DC Motor Armature Double Cutter Commutator Surface Turning Lathe Mesin

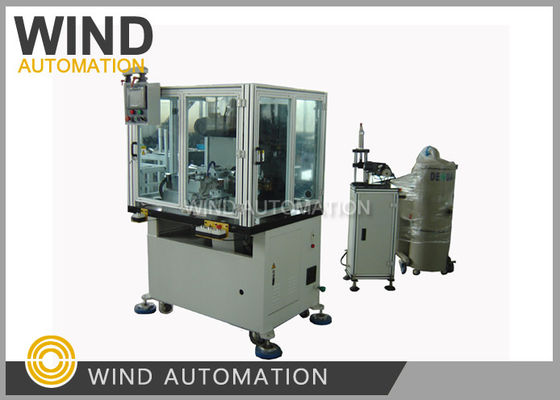

DC Motor Armature Double Cutter Commutator Surface Turning Lathe Machine WIND-3A-PL

Aplikasi:

Komutator, mixer, penghapus vakum, alat listrik, armature mobil

Berputar dan menggiling permukaan komutator untuk membiarkannya dipoles dan bersinar, komutator berputar dan burr

Remover dapat membantu komutator bekerja dengan baik dengan sikat karbon.

Keuntungan:

1.Precise dengan tiga sumbu kontrol perangkat servo

2. Dua tipe cutter dapat mengatur arah yang berbeda berputar pada saat yang sama untuk

pemutar permukaan komutator dengan persyaratan tinggi

3. Mendapatkan komutator bulat yang lebih baik dan permukaan yang bersinar

dapat bekerja dengan baik dengan sikat karbon untuk mengurangi percikan dan kebisingan

Spesifikasi:

Kebulatan komutator: ≤ 0,005mm

(tergantung pada bahan komutator pengguna, kualitas poros armatur dan bantalan) kualitas posisi)

Keragaman: ≤Ra 0,4tergantung pada kualitas armature pelanggan)

Armature OD: Ф20~Ф82mm

Panjang poros: 32 ~ 250mm

OD poros: Ф3~Ф16mm

Komutator OD: Ф8~Ф40mm

Volume pemotongan maksimum: pemotongan pertama pemotongan maksimum 0,15mmdalam arah diameter komutator)

Rentang regulasi kecepatan: 0~60Hz

Kecepatan pemotong arah Z: diatur pada layar sentuh, diatur tanpa langkah

Z arah pemotong kecepatan kembali: diatur pada program

Kecepatan pemotong arah X: diatur pada layar sentuh, diatur tanpa langkah

Kecepatan kembali pemotong arah X: diatur pada program

panjang pemotongan arah Z: diatur pada layar sentuh,

Max. bisa mengatur 4 kali panjang pemotongan yang berbeda ((Max 30mm)

Z arah perjalanan: Max 50mm

Efisiensi produksi: seluruh siklus≤12detik/pcdua kali memotong)

Tekanan udara: 4 ~ 6kg/cm2

Perlengkapan: jurnal berbentuk V berlian

Total daya: 2,2KW

Daya mesin: 50/60Hz AC230V±10%fase tunggal)

Kekuatan mesin penghapus pengeboran: 50/60Hz AC230V±10%fase tunggal)

Kekuatan pembersih vakum: 50/60Hz AC380V±10%tiga fase)

Berat: sekitar 1.100Kg

Dimensi mesin: 1.100mm x 1100mm x 1.830mm3

Mesin pemutar permukaan:

Putar area jalur sikat komutator dicapai melalui penggunaan alat berujung berlian

dipasang pada mesin presisi slide didorong oleh merek Jepang terkenal Mitubishi AC servo motor,

Menghidupkan dan menggiling permukaan komutator untuk membiarkannya dipoles dan bersinar.
