Delapan tiang BLDC stepper motor stator mesin penggulung dengan dua jarum

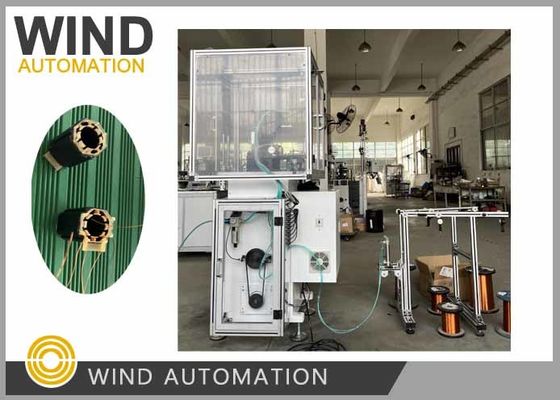

Gambar besar : Delapan tiang BLDC stepper motor stator mesin penggulung dengan dua jarum

Detail produk:

Tempat asal:	Cina
Nama merek:	WIND AUTOMATION
Sertifikasi:	CE
Nomor model:	WIND-1B-TSM

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 PC
Harga:	Negotiable
Syarat-syarat pembayaran:	T/T

Kontak

Detil Deskripsi produk

Kondisi:	Baru	Jarum No.:	Dua jarum angin 2 tiang per waktu
Stasiun kerja:	Stasiun tunggal 8 tiang dapat dihiasi 4 kali	Kecepatan Berliku:	300RPM Hingga 500RPM sesuai Pengukur Kawat
Tipe Otomatis:	sepenuhnya otomatis	Warna Mesin:	Putih atau Sesuai Kebutuhan Pelanggan
Setelah terjual:	Insinyur tersedia untuk melayani mesin di luar negeri
Cahaya Tinggi:	Penggambaran motor tanpa sikat , Mesin penggulung motor

Delapan Kutub BLDC Motor Langkah Stator Mesin Winding
Dua Jarum Angin Slots Membungkus Pada Saat Yang SamaWIND-1B-TSM

Aplikasi:

Mesin penggulungan jarum stepper motor WIND-1B-TSM dapat menggulingkan 2 slot sekali,

menutupi 6 tiang, 8 tiang, 9 tiang, 10 tiang, 12 tiang, 14 tiang, 18 tiang

Keuntungan:

Cepat dan fleksibel, step motor stator jarum lilitan dengan 2 slot lilitan setiap kali

2 Nozzles penggulung bekerja sebagai dua stasiun BLDC stator penggulung dan stabil dari 2 stasiun penggulung mesin

Parameter:

Diameter kawat: 0,08 ~ 0,8mm

ID stator: 15mm ~ 65mm

Tinggi tumpukan:7-100mm

Berbalik No.0-9999

Opsi operasi: step/Auto

Stator tiang: 6 tiang, 8 tiang, 9 tiang, 10 tiang, 12 tiang, 14 tiang, 18 tiang (Disesuaikan)

Tekanan udara:0.5 ~ 0.7MPa

Kekuatan: 1KW, Single Phase, AC220V 50/60Hz

Berat: sekitar 450 kg Dimensi: 1600 ((L) x 1000 ((W) x 1500 ((H) mm

Konfigurasi:

Mitsubishi PLC

Layar sentuh antarmuka manusia-mesin tertanam

Motor stepper bertenaga tinggi

Silinder udara

Karakteristik mesin penggulung stator tipe 1: Tolong, jelaskan model No__WIND-1B-TSM________			Konfirmasi: ya/tidak. Jika TIDAK, tolong berikan parameter Anda
1	Diameter tabung stator	70 mm	Ya.
2	Lebar tabung stator	15 mm	Ya.
3	Jumlah sumbu	4 minimal	Tidak ada
4	Toleransi koordinat garis	±0,01 mm	Ya.
5	Toleransi koordinat sudut	±0,5 menit sudut	Ya.
6	Pitch poros	minimal 100 mm	Ya.
7	Kecepatan penggulung	10 60 angin prm	Ya, 350~400 rpm
8	Stator maksimum. Diameter luar	63 mm	Ya.
9	Stator Diameter dalam	Tidak ada batas	> 15 mm
10	Panjang maksimum stator dengan bagian depan	Minimal 80 mm	Ya.
11	Panjang minimum stator dengan bagian depan	15 mm	Ya.
12	Slot stator	Tidak ada batas	Tidak, tidak.6,8,9,10,12,14, 18 slot
13	Lebar slot minimum	0,8 mm	Ya.
14	Diameter kawat kerja	0,063 0,315 mm (kembar)	Ya.
15	Jumlah spindel	2	Tidak, 2 nozzles, 1 spindle
16	Jumlah peregangan	2	Ya.
17	Modus kontrol	Laptop dengan Software	NO,PLC dan HMI
18	Sumber daya listrik	3~380 V (±15%), 50 Hz, 2 kW	NO,1~220V,50Hz,1.5KW

Pertanyaan dan Jawaban:

1.Jenis penggulung jarum stator apa yang harus kita pilih untuk stator kita?

Tmesin penggulungan jarum stator WIND-1B-TSM sangat cocok untuk penggulungan motor stepper dengan

8 kutub

Mesin Winding, Indexing dan Pemotongan secara otomatis tanpa arraying untuk slot tingkat pengisian tidak stator tinggi

Mesin penggulung WIND-1B-TSM dengan penggulung tidak menyusun perangkat indeksasi otomatis dan sudut

perangkat swing cam sangat cocok untuk memutar kawat besar dan kecil, angkat atau ringan BLDC motor stator

2.Bagaimana pelatihan untuk mengoperasikan mesin stator lilitan?

Untuk pelatihan mesin, biasanya Anda mengirim satu orang insinyur ke pabrik kami untuk memeriksa sebelum pengiriman,

WIND-1B-TSM bukan mesin yang rumit, jika insinyur Anda memiliki pengalaman maka Anda tidak perlu

Datang dan kita bisa mengambil beberapa video untuk Anda mengoperasikan

3.Apakah mesin dari Anda dihidupkan dan dioperasikan?

Ya, mesin dihidupkan dari sisi mesin untuk daya pada mesin dan

Mulai, tombol darurat, otomatis / Langkah beralih untuk mengoperasikan mesin

4.Aku tidak punya stator luka, kenapa kau butuh stator luka?

Stator luka bisa menunjukkan Shanghai Wind Automation

diagram penggulung yang mencakup jalur penggulung, kawat jembatan, kawat terminal,

Jika Anda tidak memiliki stator luka, tolong berikan gambar penggulung

Sampel dan gambar di bawah ini diperlukan untuk pembuatan dan pengoperasian mesin:

1. Stator tumpukan 5pcs tanpa gulungan dengan tutup isolasi atau kertas isolasi

2. luka stator 1pc

3Kawat tembaga 1 gulungan cukup untuk memutar 10 stator

4Gambar laminasi stator dan gambar lilitan

Motor stepper membagi rotasi penuh rotor ke dalam sejumlah ukuran yang sama

untuk dengan cepat memposisikan beban dan menahannya di salah satu langkah ini.

Motor DC tanpa sikat ini menawarkan posisi yang cepat dan tepat dan torsi tahan yang luar biasa.

Teknologi stepper memungkinkan penggunaan pengontrol loop terbuka yang menyederhanakan desain mesin dan

Mengurangi total biaya dibandingkan dengan sistem servo motor, ini berkinerja tinggi, tanpa sikat, pemeliharaan

Motor stepper bebas memberikan kontrol gerakan yang tepat dan sangat hemat biaya.

Anda memproduksi motor stepper, Wind Automation memasok mesin manufaktur motor.
