Wire Bending Machine Pesawat Areo Flat Wire Hairpin Forming Shape Generator Konduktor

Cina Wire Bending Machine Pesawat Areo Flat Wire Hairpin Forming Shape Generator Konduktor pemasok

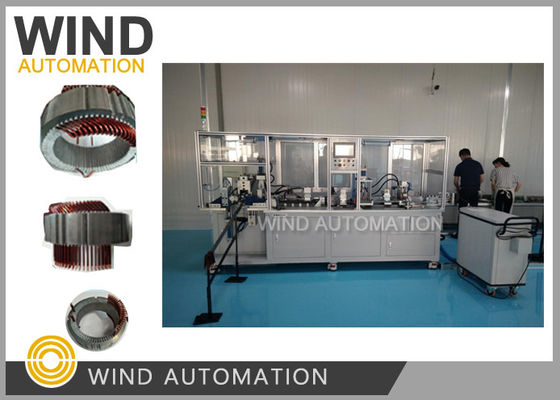

Gambar besar :  Wire Bending Machine Pesawat Areo Flat Wire Hairpin Forming Shape Generator Konduktor

Detail produk:

Tempat asal: Cina
Nama merek: WIND AUTOMATION
Nomor model: ANGIN-AWF-F

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 PC
Kemasan rincian: Ukuran Palet 2000mm*800mm*1800mm
Waktu pengiriman: 60 Hari Kerja
Detil Deskripsi produk
Aplikasi kawat datar: Mesin Bending Wire Pesawat Areo Stasiun kerja: Mesin gabungan Wire Forming
Ukuran kawat yang ditangani: Konduktor kawat datar starter di bawah 3mm*8mm Proses pembentukan jepit rambut: Memberi makan, Meluruskan keselarasan, memotong dan membuat pukulan, membongkar
Waktu siklus: Pengukuran panjang 5 hingga 8 s per potongan Kode HS: 84798110
Motor penggerak energi baru kawat datar: 1KW hingga 150KW Setelah terjual: Insinyur tersedia untuk melayani mesin di luar negeri
Cahaya Tinggi:

Penggambaran motor tanpa sikat

,

Mesin penggulung motor

Pesawat Areo Flat Wire Hairpin Forming Shape Konduktor Generator WIND-AWF-F







(1)Aplikasi:



Mobil listrik, Industri Otomotif, Pesawat, Energi Baru Mobil Drive Motor, Truk Flat wire,

Dalam penggunaan kendaraan listrik untuk produsen mobil.







(2)Keuntungan:





Waktu siklus hairpin motor energi baru



Sekitar 4 sampai 5 detik per akar (panjang kawat 300mm)





Panjang makan



Dikendalikan oleh servo motor, diatur





Proses pembentukan hairpin



Kawat datar meluruskan, lempeng enamel menghapus, enamel sisi



menghilangkan, vacuum cleaner otomatis, servo feed, deteksi,



pemotongan dan pembentukan









(3)Parameter:



Tegangan catu daya: 3Φ-380V±10% 50H



Tekanan sumber udara: 0,5 ~ 0,7Mpa



Panjang Penghapusan Lapis: 0~50mm



Panjang Wire Feeding: 150 ~ 400mm



Waktu siklus: 6 s' sampai 8 s' untuk panjang 300 mm



Ukuran kawat yang ditangani: 3*8mm







(4)Konfigurasi:



1Mitsubishi PLC, layar sentuh 10 inci.



2. Taiwan HIWIN panduan linier dan modul, Delta servo motor garis.



3. Taiwan Nicholas presisi planet pengurangan.



4Taiwan AIRTAC bagian pneumatik dan katup solenoid.



5Komponen Schneider Electric, Mingwei switch power supply.



6. rak pengelasan, semprotan permukaan, warna: abu-abu.



7. Seluruh bagian dari bingkai bingkai aluminium, tiga warna indikator sinyal.



8. Bagian cetakan dari cetakan baja vacuum quenching treatment.



9Untuk melukis bagian penggunaan metode penumbukan hidrolik, penumbukan bagian dari perangkat penyesuaian posisi



Sekrup penyesuaian, vakum otomatis.



10. Potong sebagian dari penggunaan penumbukan silinder.



11. Membengkokkan bagian berbentuk U dari penggunaan penumbukan silinder.



12. 150L sistem hidrolik diatur.



13. 3KW set vacuum cleaner otomatis.



14Satu set mesin peluncuran otomatis.







Silahkan klik gambar di bawah untuk melihat video

Aircraft areo flat wire hairpin forming shape the generator conductor wire bending machine WIND-AWF
