Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kondisi: | Baru | Stator Frame ukuran: | 63, 70, 80, 90 |
---|---|---|---|
Metode Pencelupan: | Tangki Varnish Dipping diam atau dipindahkan | Gerakan tangki: | Batang Sekrup |
Sumber daya: | Listrik atau solar | Setelah terjual: | Mesin hampir tidak memerlukan perawatan |
Cahaya Tinggi: | Oven Pengeringan Vakum,mesin impregnasi varnis |

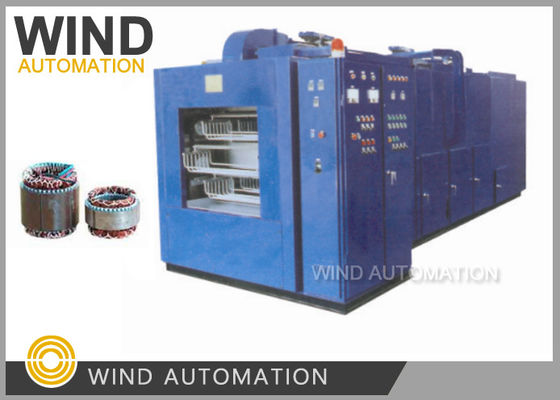

Oven Pengolahan Panas Stator yang sepenuhnya otomatis dilapisi dengan varnis resin WIND-ZCJ
Aplikasi:
Stator varnish mesin terdiri dari tubuh mesin, pendingin air dan tangki pasokan varnish.
digunakan untuk pengolahan isolasi penggulung stator untuk motor tenaga kuda pecahan dan motor industri seri Y
yang berada di bawah ukuran frame 132.
Waktu rendam tergantung pada kepadatan varnis
Waktu mencelupkan pompa air biasanya 2 menit, dan beberapa menit per siklus
1Bersihkan bingkai.
Bersihkan cat pada bingkai dan kotoran lainnya, dan menerapkan langkah anti melekat pada bingkai, seperti
minyak sikat.
2- Muat Stator.
Tidak boleh ada debu atau kotoran lain pada stator.
Umumnya, stator harus ditempatkan
Beberapa kawat timbal memiliki masalah seperti pengerasan setelah pengeringan dan buruk
Oleh karena itu, kawat timbal umumnya dibundel dan kemudian diangkat untuk menghindari impregnasi
sebelum mencelupkannya.
3. Pemanasan sebelumnya
Umumnya suhu bagian prapanas diatur ke 110-150 ° C. Setelah stator mengalami prapanas
selama 10-30 menit, suhu permukaan mencapai sekitar 90 derajat, dan uap di inti dan
Di sisi lain, cat isolasi setelah prapanas dapat digunakan.
Dari profil mesin perendaman terus menerus, dapat
Hal ini menunjukkan bahwa bagian prapanas sebenarnya terhubung ke bagian pengeras bagian atas.
cat isolasi larut dalam air digunakan, meskipun cat isolasi larut dalam air mungkin tidak dimasak sebelumnya,
pemanas bagian prapanas tidak dapat dimatikan dan pengaturan suhu harus
konsisten dengan bagian pengerasan untuk penetrasi yang mudah dan penggunaan waktu pengerasan yang efisien.
4. pendinginan
Setelah stator melewati bagian prapanas, suhu tidak seragam, dan suhu lokal
suhu terlalu tinggi. Jika benda kerja suhu tinggi langsung masuk ke cat isolasi larut minyak,
Solvent akan menguap dengan cepat dan menyebabkan kecelakaan keselamatan.
kondisi suhu tinggi untuk waktu yang lama, periode uji coba secara drastis berkurang, dan peningkatan
viscosity atau bahkan gel keseluruhan mungkin terjadi dan pipa tersumbat.
melalui pendinginan singkat untuk menurunkan suhu stator sekitar 70 derajat.
5Mencelupkan
Kerangka miring benar-benar tenggelam dalam cat.
Hal ini diatur sesuai dengan ukuran dan struktur stator.
Cat pencelupan harus disesuaikan untuk memastikan bahwa tangki pencelupan penuh dengan cat.
6. Penguatan
Setelah pekerjaan lacquer selesai, benda kerja memasuki terowongan pengeringan dengan perangkat pendorong untuk
Tergantung pada ukuran benda kerja, biasanya membutuhkan waktu 1-3 jam.
Fitur:
Nama | Satuan | 130-16 | 130-26 | 130-46 |
Stasiun | pcs | 16 | 26 | 46 |
kedalaman tenggelam | mm | 130 | 130 | 130 |
Luas keranjang | mm | 850×300 | 850×300 | 850×300 |
Pengepakan beban | kg | 80 | 80 | 80 |
Waktu pitch | menit | 1 ′ 90min disesuaikan | ||
Waktu kenaikan panas | menit | < 45 | ||
Tunnel Tem. | °C | ≤ 160°C | ||
Dimensi | m | 3.8 x 2,2 x 2.5 | 6 x 2,2 x 2.5 | 10 x 2,2 x 2.5 |
Kekuatan | kw | 40 | 60 | 80 |
kedalaman tenggelamImpregnasi varnis: 130mm
Ruang pengisian rak: 850*300
Berat beban rak: 80kg
Waktu pitch: 1-30min disesuaikan
Waktu pemanasan: <45 menit
Suhu kerja terowongan: ≤ 150°C
Konsumsi daya: 60
Dimensi: 6 x 2,2 x 2.5
Berat: 5,8 Ton
Dalam situasi 2, tangki varnis tidak bergerak dan tidak perlu transmisi, tidak perlu drive,
Stator varnish mesin yang terutama digunakan untuk pengolahan isolasi stator bobot terdiri dari mesin
tubuh, pendingin air pendingin dan tangki pasokan varnis.
Insulasi listrik Resin dan varnis yang disemprotkan, senyawa pot, pelapis konformal, varnis dan cat untuk industri.
Ada tahap isolasi yang berbeda terkait dengan isolasi motor listrik.
1Lapisan serbuk elektrostatik
2Insulasi slot (Masukkan poliester kertas isolasi ke slot armature atau stator)
3. Penempatan wedge
4. Impregnasi varnish mencelupkan atau meneteskan
Resin epoksi berkualitas baik menawarkan berbagai resin impregnasi untuk motor, generator dan trafo.Hasil rendam atau menetes optimal diberikan karena operasi yang mudah dan pemeliharaan mesin kami. The use of vacuum or vacuum pressure impregnation applications techniques provides for optimum machine protection against all type of stress by using a correctly engineered combination of impregnating resin , sistem isolasi dan proses aplikasi. The removal of the air content from a winding by the application of vacuum let extend the working life of the machine due to increase of thermal dissipation as well as providing for improve mechanical propertiesPenggunaan kedua vakum dan tekanan sebagai metode penerapan resin epoksi isolasi sekunder memungkinkan penerapan bahan cair (cairan hilang memiliki kisaran viskositas yang luas,kadang-kadang pompa peristaltik diperlukan) untuk peralatan listrik yang lebih menuntutPenggunaan yang benar dari tekanan vakum juga memungkinkan impregnasi global untuk mesin listrik berputar dengan sistem isolasi yang dirancang dengan benar hingga spesifikasi setidaknya 13,8 kV.
