Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kondisi: | Baru | Kabel: | Kabel paralel |
---|---|---|---|
Ukuran OD: | 198mm(7,79''), 226mm(8,89''), 262mm(10,31'') | Jenis otomasi: | Penggulungan, pengindeksan, penjepitan, dan pemotongan sepenuhnya otomatis |
Warna Mesin: | Putih atau Sesuai Kebutuhan Pelanggan | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |
Stasiun: | Stasiun tunggal atau Stasiun ganda tersedia | Jenis berliku: | Penggulungan Flyer, bukan Penggulungan Jarum |
Cahaya Tinggi: | Mesin penggulungan kipas langit-langit,mesin penggulung kipas |

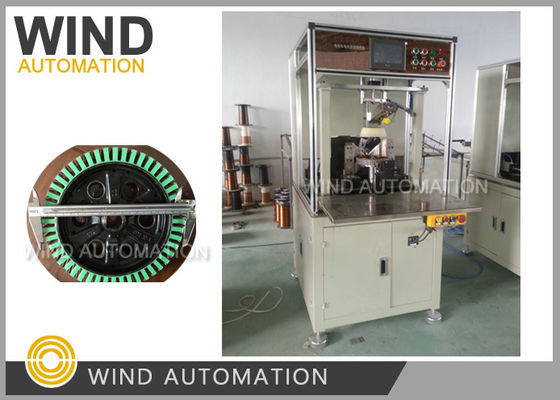

3KW Sepeda Listrik Mesin Winding Wire Hub Motor Roda Motor Winder WIND-HMW-1M
Aplikasi:
Motor stator outrunner besar seperti OD 198mm, 226mm, 262mm ((7.79' ~ 10.33'')
Sepeda listrik, motor hub, motor roda
Keuntungan:
1Sistem servo tiga sumbu, penggulung, indeksasi, susunan dikendalikan oleh Mitsubishi servo motor
2Flyer berputar cepat.
3. Stator luar besar yang menutupi diameter stator luar hingga 266mm
4Motor servo torsi konstan, tegangan konstan
5. Memiliki banyak pengalaman dalam memutar sepeda listrik hingga 72V
Data teknis:
Stator Slot: Tidak ada persyaratan
Stator Diameter luar:198mm, 226mm, 262mm
Tinggi tumpukan: 14-30mm
Diameter kawat: 0.3mm- 0.6mm
Jumlah kabel:1-13pcs
Tekanan sumber udara:0.4-0.7MPa
Tegangan Sumber Daya: 3 fase 380V ± 10% 50Hz
Daya: sekitar 3KW
Pertanyaan dan Jawaban:
1.Bagaimana mesin penggulung melakukan pengindeksan: secara manual atau otomatis?
Secara otomatis dengan perangkat servo Mitubishi
2.Bagaimana stator diperbaiki selama proses penggulung?
Secara manual beban pada stator untuk poros dan tekan dengan penutup
3.Apa rentang diameter kawat tembaga dapat bekerja mesin Anda (minimal dan maksimum)?
0.3mm sampai 0.51mm
4. Apa rentang panjang tumpukan yang bisa dioperasikan mesin penggulung?
Ketinggian tumpukan motor penggulungan roda standar10mm ~ 30mm,
20mm ~ 50mm (disesuaikan)
5.Proses penggulungan otomatis atau manual?
Secara otomatis dengan perangkat servo Mitubishi
6.Apakah mungkin untuk menekan dan menyempitkan kawat tembaga selama atau setelah berliku?
Mengompres kawat setelah proses penggulung dengan mesin terpisah
7.Apakah mesin ada batasan dalam dimensi lebar slot terbuka?
Min. Lebar slot terbuka>1.8mm, di Cina hub slot motor lilitan lebar slot terbuka biasanya adalah2mm, 3mm
8.Apa ketinggian mesin pada area kerja operator?
Ketinggian operasi mesin penggulung 750 mm
9. Apakah ada mesin sensor untuk memeriksa apakah kabel yang benar (misalnya sensor ke
periksa apakah kawatnya rusak)?
Hentikan mesin dan alarm jika kabel rusak
10Apakah Anda memiliki mesin untuk melakukan pengujian roda motor setelah berliku?
Ya, mesin pengujian terpisah
11.Bagaimana Anda menempatkan bagian pada mesin sebelum dan setelah penggulung?
Ini adalah motor roda berat sekitar 15 kg.
Kami tidak menangani stator yang begitu berat,Operasi beban/pengungsian secara manual di bawah 5KGS,
Misalnya, 198mm OD roda motor stator berat sekitar 2KGS
Konfigurasi utama:
Sistem kontrol
|
Jepang MitsubishPLC
|
Sistem servo
|
Jepang Mitsubishsistem servo
|
Sistem tegangan
|
Servo motor torsi konstan, tegangan konstan
|
Silahkan klik gambar di bawah untuk melihat video
