Linear Winding Line 600RPM Laminasi lurus untuk BLDC PMSM dan EV Motors

Cina Linear Winding Line 600RPM Laminasi lurus untuk BLDC PMSM dan EV Motors pemasok

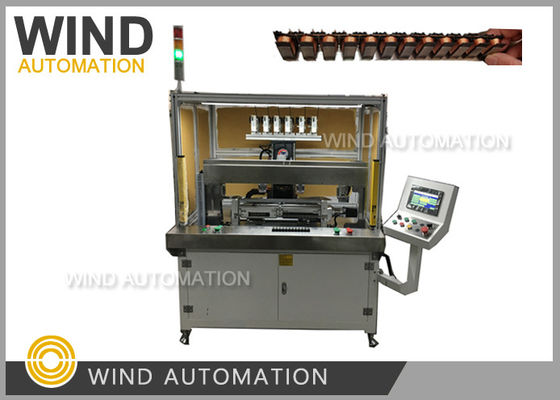

Gambar besar :  Linear Winding Line 600RPM Laminasi lurus untuk BLDC PMSM dan EV Motors

Detail produk:

Tempat asal: Cina
Nama merek: WIND AUTOMATION
Sertifikasi: CE for major parts
Nomor model: WIND-ZR158-2

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 PC
Harga: Negotiable
Kemasan rincian: Kasus kayu cocok untuk transportasi laut
Waktu pengiriman: 45 hari kerja
Syarat-syarat pembayaran: T/T
Detil Deskripsi produk
Kondisi: Baru Sumbu kontrol: Kontrol Servo Empat Poros
Stasiun kerja: Dua stasiun atau empat stasiun tersedia Berat tumpukan maksimum: 3KG
Warna Mesin: Putih atau Sesuai Kebutuhan Pelanggan Tenaga mesin: 8KW
Jenis otomasi: Termasuk Terminal Wire Crimped sepenuhnya otomatis Setelah terjual: Insinyur tersedia untuk melayani mesin di luar negeri
Cahaya Tinggi:

mesin belitan kumparan stator

,

mesin penggulung kumparan otomatis

Laminasi lurus 3phase BLDC Motor Winding Machine Wire Crimped into Terminal WIND-ZR158-2







Aplikasi mesin penggulung:



BLDC Stator Laminasi lurus Mesin penggulungan adalah tren bagi produsen motor yang ingin



menghasilkan tingkat pengisian slot tinggi, ukuran slot kecil, motor listrik berkinerja tinggi







Data teknis mesin penggulungan:



Diameter kawat: 0,1 mm sampai 0,8 mm (AWG38 sampai AWG20)



Panjang total stator: Max 400mm



Tinggi tumpukan stator: Max 100mm



Nomor slot: Tidak terbatas



No putaran: Tidak terbatas



Kecepatan penggulung: 600RPM (Menurut ukuran diameter kawat, tinggi tumpukan)



Sumber udara: 0,4 ~ 0,7MPa



Daya mesin: 8KW



3 fase AC 380V 50 ~ 60Hz



Berat: sekitar 900KGS



Dimensi: 1100 ((W) * 800 ((D) * 2000 ((H) mm







Mesin penggulung WIND-ZR158 Keuntungan Kompetitif:



1. Desain Jepang, Made in China



2. Dua stasiun kerja dapat angin 24SWG, 68 putaran, 9 tiang gigi stator dalam 1.5mintues (1.5minutes/2pcs)



3. Setiap segmen penggulung kumparan displament rapi dan rapi,Lapisan berliku sempurna tidak hanya memiliki rapi dan rapi



penampilan, juga kualitas yang baik dengan ketahanan kecil



4. Dua stasiun atau tiga stasiun dengan perangkat loading otomatis



5. Waktu siklus penggulung 1pc Stator Penggulung (persyaratan penggulung seperti di bawah ini)



    1.5 menit/2pcs (2 stasiun kerja), 1,5 menit/3pcs ((3stasiun kerja).Ach tiang



Membutuhkan 68 putaran penggulung kawat. penggulung akan dimulai dari terminal 1 dan kawat akan crimped ke terminal



dan kemudian kutub 1 akan digulung 68 putaran kumparan maka kawat akan pergi dari belakang bagian ke kutub 4



di sini lagi 68 putaran searah jarum jam dan kawat akan bergerak dari belakang ke tiang ke-7 dan lagi memutar 68 putaran kumparan



mengelilingi dan kemudian menggelitik terminal kecil.







Fitur mesin penggulungan tumpukan laminasi lurus:



1Melalui gerakan jarum penggulung ke atas dan ke bawah dan rotasi inti besi tumpukan laminasi,



Oleh karena itu dengan mengubah program penggulung produk, penggulung yang sesuai



dengan ketebalan tumpukan inti yang berbeda dan putaran yang berbeda jumlah tiang inti dapat diatur dengan mudah



2. Dialog manusia-mesin dapat memastikan mode operasi dan pemeliharaan lebih mudah



3. spiral kawat berputar no. cripmed ke terminal dapat diatur secara sewenang-wenang dan berhenti di setiap lokasi 360 °,



Akibatnya, Sangat mudah dan nyaman untuk menempatkan kawat jembatan dan mempersingkat waktu siklus keseluruhan.



Meningkatkan efisiensi produksi



4. Selama penggulung, jumlah kumparan di setiap lapisan dapat berubah secara fleksibel untuk mewujudkan produk yang berbeda



jenis lapisan.



5. Karena operasi alur kawat tembaga dilakukan dengan sistem kontrol Yaskawa kinerja tinggi



dan motor servo Yaskawa, stabilitas posisi kawat enamel di slot dapat dijamin



dan karenanya memperpendek waktu penggulung.



6Metode makan tangan robot manual atau otomatis dapat dipilih.



Pemuatan dan pengungkapan otomatis dapat mewujudkan produksi otomatis lengkap dari jalur produksi,



menghemat biaya tenaga kerja untuk pelanggan produsen motor dalam produksi massal.



7Semua unit peralatan penggulung telah sepenuhnya standar, dan alat-alat yang mudah untuk mengganti



Perawatan mesin penggulungan secara keseluruhan lebih sederhana dan nyaman.

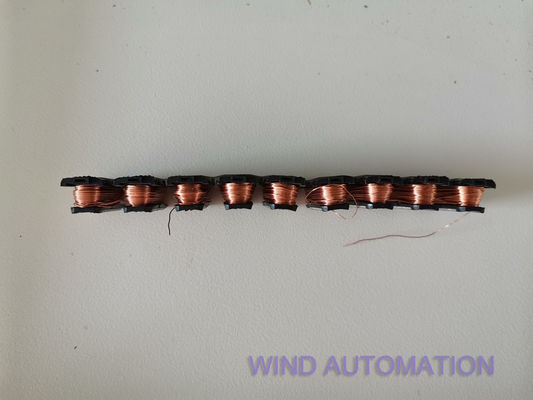

Contoh Ada 9 tiang / gigi.



Seri penggulung:



tiang pertama tiang keempat tiang ketujuh tiang



2 tiang 5 tiang 8 tiang



tiang ke-6 tiang ke-9 tiang



Kawat: 24SWG Dual Coat







Konfigurasi utama mesin lilitan:



Sistem kontrol Jepang Yaskawa
Sistem servo Jepang Yaskawa
Komponen listrik tegangan rendah Schneider
Layar sentuh Weinview
Sensor/Limit Switch Omron
Panduan sekrup Hiwin
Unit pneumatik Serangan udara.
Bantalan Bola NSK
Sabuk sinkronisasi (Timing belt) Kontinental







Dalam BLDC Winding Machine, ada dua pilihan, salah satu adalah batang geser, yang lain adalah sabuk.



perangkat yang berbeda: Aplikasi sekrup adalah untuk mengubah gerak putar melalui kacang ke



Gerakan linier. aplikasi penggerak sabuk adalah untuk mentransfer gerak putar, mengubah arah rotasi,



Screw drive, baja yang baik, dapat mengirimkan torsi besar, posisi yang akurat, mudah untuk



Transmisi sabuk, transmisi halus, penghapusan



Pertama, sekrup bola Sekrup bola adalah produk ideal yang



mengubah gerak putar menjadi gerak linier atau mengubah gerak linier menjadi gerak putar.



Fungsinya adalah untuk mengubah gerak rotasi ke gerak linier, yang lebih jauh



Peningkatan dan pengembangan sekrup bola.



Karena ketahanan gesekan yang kecil, sekrup bola banyak digunakan dalam



berbagai peralatan industri dan instrumen presisi.





Sekrup bola adalah elemen transmisi yang paling umum digunakan dalam alat listrik dan mesin presisi.



fungsi utama adalah untuk mengubah gerak rotasi ke gerak linier, atau untuk mengubah torsi ke pembalikan aksial



kekuatan, sekaligus dengan presisi tinggi, reversibilitas dan tinggi karakteristik efisiensi.



Fitur sekrup bola:





1. Tidak ada reaksi, kekakuan tinggi



Sekrup bola dapat ditambahkan ke tekanan, karena pra-tekanan dapat membuat clearance aksial ke



nilai negatif, dan kemudian mendapatkan kekakuan yang lebih tinggi (peluru sekrup melalui bola untuk memberikan tekanan, dalam



digunakan untuk perangkat mekanik, dll, karena bola Kekuatan penolakan dapat meningkatkan kekakuan kawat



porsi).





2. Pemanfaatan kecepatan tinggi mungkin



Sekrup bola dapat mencapai feed kecepatan tinggi (gerakan) karena efisiensi tinggi gerakan dan panas rendah



generasi.





3. Jaminan presisi tinggi


Pasangan sekrup bola diproduksi secara konsisten dengan tingkat tertinggi di dunia mesin dan peralatan



Khususnya suhu dan kelembaban dikendalikan secara ketat di pabrik



lingkungan untuk penggilingan, perakitan, dan memeriksa berbagai proses, karena kualitas yang sempurna



Sistem ini menjamin keakuratan penuh.





4Dibandingkan dengan sekrup geser, torsi penggerak adalah 1/3



Karena ada banyak bola bergulir antara poros sekrup dari sepasang sekrup bola dan kacang, yang lebih tinggi



dibandingkan dengan sepasang sekrup geser sebelumnya, penggerak



torsi mencapai 1/3 atau kurang, yaitu kekuatan yang diperlukan untuk mencapai hasil gerakan yang sama adalah 1/3 dari



Hal ini membantu untuk menghemat listrik.





5. Micro feed mungkin


Karena pasangan sekrup bola menggunakan gerakan bola, torsi awal sangat kecil, dan tidak merayap



Fenomena seperti gerakan geser terjadi, dan microfeed yang akurat dapat dijamin.



Kedua, sabuk waktu adalah sabuk tanpa ujung dengan tali kawat baja atau serat kaca sebagai lapisan yang kuat dan



dilapisi dengan poliuretan (polyurethane timing belt) atau karet neoprene (karet timing rubber).



Perputaran sabuk dibuat menjadi bentuk gigi dan bermeshing dengan katrol sabuk bergantian.



timing belt didorong, rasio transmisi akurat, gaya pada poros kecil, struktur adalah



kompak, ketahanan minyak, ketahanan keausan baik, kinerja anti-penuaan baik, umum



suhu penggunaan adalah -20°C-80°C, v<50m/s, P<300kw, i<10, juga untuk drive kecepatan rendah untuk drive yang membutuhkan



timing belt drive terdiri dari sebuah sabuk cincin dengan profil gigi berjarak merata



di permukaan periferal bagian dalam dan roda dengan anastomosis yang sesuai.



Keuntungan penggerak sabuk, penggerak rantai dan penggerak gigi.



gigi dengan alur gigi roda. penggerak sabuk sinkron memiliki rasio transmisi yang akurat,



tidak tergelincir, dapat memperoleh rasio kecepatan konstan, transmisi yang lancar, penyerapan getaran, kebisingan rendah,



rentang rasio transmisi, umumnya hingga 1:10Kecepatan jalur yang diizinkan hingga 50M/S, memberikan daya dari



efisiensi transmisi tinggi, umumnya sampai 98%, struktur kompak,



cocok untuk transmisi multi-sumbu, tidak ada pelumasan, tidak ada polusi, sehingga dapat bekerja di tempat yang tidak



produk ini banyak digunakan dalam tekstil, mesin



alat, tembakau, kabel komunikasi, industri ringan, industri kimia, metalurgi, instrumen



peralatan, makanan, pertambangan, minyak bumi, otomotif dan industri lainnya dalam berbagai jenis mesin



Transmisi.



Karakteristik sabuk sinkron:


(1) Transmisi yang akurat, tidak ada geser selama operasi, dan rasio transmisi konstan;


(2) Transmisi lancar, dengan buffer, pengurangan getaran, kebisingan rendah;


(3) Efisiensi transmisi tinggi, hingga 0.98, efek penghematan energi yang signifikan;


(4) Perawatan mudah, tidak ada pelumasan, biaya pemeliharaan rendah;


(5) Kisaran rasio kecepatan yang besar, umumnya sampai 10, kecepatan baris dapat mencapai 50m/s, dengan daya besar



rentang transmisi, hingga beberapa watt hingga beberapa ratus kilowatt;


(6) Hal ini dapat digunakan untuk transmisi jarak jauh dengan jarak pusat hingga 10m.


Ketiga, perbedaan poin


1. Aplikasi sekrup adalah untuk mengubah gerak putar ke dalam gerakan linier melalui kacang.



aplikasi transmisi sabuk sinkron adalah untuk mentransfer gerak putar, mengubah arah rotasi,



Penggerak batang, dengan baja yang baik dapat mengirimkan torsi besar, posisi yang akurat,



dan mudah untuk menghasilkan getaran dampak ketika komutasi sering.



Sekrup bola dan kacang, akurasi gerakan linier tinggi, terutama dalam komutasi sering tanpa



gesekan antara sekrup bola dan kacang sangat kecil dan sangat mudah



Transmisi sabuk, transmisi halus, penghapusan getaran, mudah dibuang di bawah berat



Pemuatan.


2Karena tidak ada celah antara sekrup bola dan sekrup wanita, presisi yang tinggi ketika linier



gerakan, terutama ketika komutasi sering tidak membutuhkan kompensasi celah.



antara sekrup bola dan kacang sangat kecil dan sangat mudah diputar.



kawat sekrup adalah untuk mengubah gerak rotasi ke gerak linier dan mengubah torsi ke kekuatan pembalikan aksial.



memiliki karakteristik seperti presisi tinggi, reversibilitas dan efisiensi tinggi, yang merupakan lompatan untuk linier



Serial gerakan.


3, penggerak sabuk memiliki struktur sederhana, transmisi halus, biaya rendah dan penyerapan getaran buffer



karakteristik; sekrup bola dan motor harus terhubung ke tengah kopling untuk mencapai fleksibel



sabuk waktu dapat dihubungkan langsung ke poros output motor dengan roda sinkron.







Silahkan klik gambar di bawah untuk melihat video

Linear Winding Line 600RPM Laminasi lurus untuk BLDC PMSM dan EV Motors
