Mesin Penggulung Motor Otomatis Penuh 8kw Penggulung Gigi untuk Stator Stack Lapisan
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Kondisi: | Baru | Sumbu: | 4 sumbu |
|---|---|---|---|
| Stasiun kerja: | Satu stasiun/stasiun ganda | Kecepatan Berliku: | Max. Maks. 400RPM according Wire Gauge,Stator Size 400RPM sesuai Pengukur Ka |
| Tipe Otomatis: | sepenuhnya otomatis | Mesin Warna Motor Winding: | Putih atau Sesuai Kebutuhan Pelanggan |
| belitan motor: | Penggulung gigi untuk tumpukan stator berlapis atau tutup plastik | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |
| Cahaya Tinggi: | mesin penggulung flyer,Mesin penggulung motor |
||

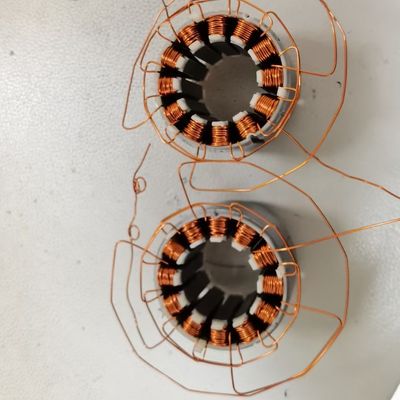

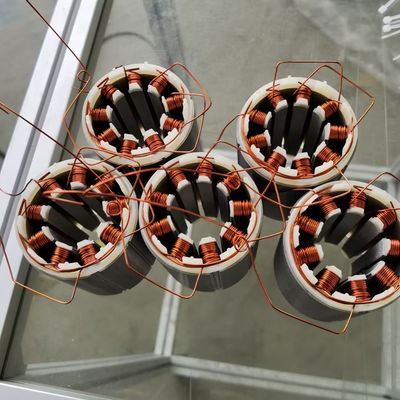

Stator Winding Machine untuk membuat gulungan pada gigi lapisan elektrostatik dari slot WIND-NR148-1
Stator Teeth Winding Machine Aplikasi:
Membuat gulungan pada gigi untuk inslot stator seperti 36 slot stator,
Stator Winding MachineParameter:
| Model | WIND-NR148-1 |
| Tumpukan Penggulung | Inslot stator |
| Stasiun | Stasiun tunggal |
| Diameter kawat | 0.1-1.2mm ((sesuai dengan tingkat pengisian slot stator dan lebar slot) |
| Ukuran stator | Diameter luar: Max 230mm (9.055') Diameter bagian dalam:Min.10mm (0,394') Berat tumpukan:Max 10KG (lbs) Panjang tumpukan:Max 100mm (3.94 ′′) |
| Pengaturan program |
Langkah maksimum adalah 200 langkah. Program sistem menyimpan 10 set, yang lebih besar dari penyimpanan dapat diunggah oleh komputer dan diunduh dengan penyimpanan tak terbatas.
|
| Kecepatan penggulung | Max.400rpm ((sesuai dengan ukuran kawat, panjang tumpukan dan ukuran stator) |
| sumbu | 4 sumbu |
| Total Daya | 8KW |
| Input | AC380V ±10% fase 3 50/60Hz |
| Sumber udara | 0.4 ~ 0.7Mpa |
| Ukuran mesin | Sekitar 1000 W × 800 D × 1800 H mm |
Pertanyaan dan Jawaban:
1. Berapa waktu siklus penggulung di bawah motor brushless?
Stator memiliki diameter luar 230 mm.
Diameter bagian dalam adalah 167,2 mm.
Panjang stator adalah dari 10 mm sampai 100 mm, tapi sekarang kita memiliki pesanan untuk tumpukan panjang 10 mm.
Ada 40 putaran per setiap gigi dengan 4 kawat diameter 0,4 mm secara paralel.
Waktu siklus: Fatau memutar setiap stator yang disebutkan di atas itu biaya 10 menit per bagian
2Apakah kita perlu menggunakan lapisan elektrostatik slot untuk menggunakan mesin Anda?
Mesin ini dirancang untuk panjang stator terbesar Anda, untuk stator besar seperti itu, itu harus sangat berat
Setidaknya 5KGS, jadi selama gulungan, kita perlu menambahkan pengurang untuk membiarkan gulungan halus dan tidak terpengaruh,
Ada 40 putaran per setiap gigi dengan 4 kawat diameter 0,4 mm secara paralel.
Kawat dan belokanmu terlalu banyak untuk area slot,
Kawat lapisan atas akan menekan kawat lapisan bawah,
Up lapisan kawat akan jatuh,
Saran Otomasi Angin:
1Kami sarankan tutup isolasi dan kita dapat merancang tutup
Jika demonstrasi penggulung menunjukkan bahwa tutup isolasi diperlukan
Anda dapat merujuk pada36 slot mesin penggulung stator lapisan elektrostatikvideo,
Ini adalah cara berliku yang sama seperti Anda tetapi memiliki banyak tikungan sedikit (kurang dari 30 putaran)
2. Jika Anda tidak ingin berinvestasi alat untuk membuat tutup plastik dan
Bahan harus tahan 155 derajat Celcius
Dapatkah Anda menggunakan 0.7mm untuk 0.8mm kawat tunggal alih-alih
menggunakan 2 kawat dengan diameter 0,56 mm atau 4 kawat dengan diameter 0,4 mm
Aku tidak tahu.
Sampel dan gambar di bawah ini diperlukan untuk pembuatan dan pengoperasian mesin:
1.Gambar CAD laminasi stator untuk memeriksa tingkat pengisian slot
2Diagram penggulungan
3Kawat tembaga 1 gulungan cukup untuk memutar 2pcs stator
4. Apakah stator memiliki posisi slot tempat
Bagian Utama
| Tidak, tidak. | Nama | Merek | Perhatikan |
| 1 | PLC | YASKAWA | |
| 2 | Servo motor | YASKAWA | |
| 3 | Layar sentuh | Weinview | |
| 4 | Sensor | OMRON | |
| 5 | Unit listrik | Schneider | |
| 6 | Unit pneumatik | Xinchen | |
| 7 | Bantalan bola | NSK | |
| 8 | Panduan sekrup | HIWIN | |
| 9 | Sabuk waktu | Gerbang | |
| 10 | Sumber daya listrik | Maksudnya baik | |
| 11 | Penekanan | ETA-1000/L-R | |
| 12 | Reduktor | Nidec-SHIMPO | Heve stator membutuhkan motor pengurangan |
Silahkan klik gambar di bawah ini untuk melihat video dari 36slots stator mesin penggulung
Mesin penggulung jarum ini dengan empat sumbu perangkat servo dapat penggulung, indeksasi, menempatkan kawat, demolding secara otomatis,Tipe standar fleksibel untuk mengubah perkakas untuk stator BLDC dengan OD di bawah 120mm (4.72'), ID 10mm (0.39'') sampai 100mm ((3.94'), tinggi 100mm ((3.94'), berat tumpukan stator Max:3KGS (6.6 lbs)
