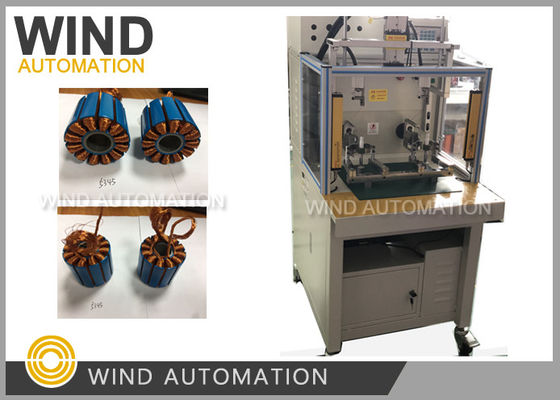

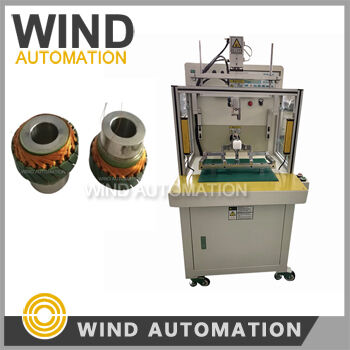

Bldc Pmac Stator Winding Machine 12 24 36 Gigi Strands Wire Flyer Winding
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Tipe Motor: | 12 gigi 24 gigi 36 gigi eksternal stator, rotor, armature | Jalan yang berliku: | LRK Winding Dapat diatur pada CNC Controller CNC300 |
|---|---|---|---|
| Stasiun kerja: | Stasiun Tunggal atau Ganda | Kecepatan belitan: | 300RPM Per Pengukur Kawat |
| Kawat tunggal atau Muti: | Kawat tunggal atau Muti | OD Stator: | 160mm (6,30') |
| Gulungan motor: | BLDC dan PMAC Stators,Pump,RC model pesawat motor stator,Pesawat, Drone, | Setelah Penjualan: | Insinyur Tersedia Untuk Melayani Mesin di Luar Negeri |
| Menyoroti: | mesin penggulung flyer,Mesin penggulung motor |
||
Gulungan Flyer Kawat Lilitan 12-Gigi 24-Gigi 36-Gigi BLDC dan PMAC Stator WIND-HMW-205D
Aplikasi Mesin Gulung Stator:
Mesin gulung flyer melilit stator motor BLDC outrunner seperti
BLDC dan PMAC, Stator Model, Stator Kipas, Stator Kipas Langit-langit,
Motor Mainan, Stator Motor Roda Skateboard, Stator luar ukuran besar,
Stator Drone, Pesawat, Stator Outrunner Motor Helikopter Pesawat
Motor pesawat model RC
Pertanyaan dan Jawaban Flyer Winder:
1. Berapa banyak ruang yang dibutuhkan flyer di antara gigi dan di antara dua gigi yang berdekatan,
gigi yang sudah dililit sepenuhnya?
Mesin gulung flyer membutuhkan jarak 2,8 mm di antara gigi untuk 27 helai kawat, ukuran 0,28 mm,
Jadi lebar slot 4 mm sudah cukup
2. Kami membutuhkan informasi mengenai dimensi minimum dan maksimum untuk stator,
bagaimana perkakas perlu diubah/dibuat untuk setiap jenis stator
Karena Anda mungkin memiliki berbagai jenis stator, mesin gulung stasiun tunggal WIND-HMW-205S akan cocok,
Dimensi minimum dan maksimum untuk rentang OD stator adalah 12mm (0,48''), 12 slot,
dan 160mm (6,30''),
3. Tujuan kami adalah melilit stator yang kemungkinan besar berdiameter antara 80 mm dan 350 mm,
tinggi tumpukan 15...100 mm
WIND-HMW-205S dirancang untuk membuat stator kecil dengan OD di bawah 160mm,
Tidak cocok untuk melilit stator yang lebih besar,
Seperti mobil tidak bisa berfungsi sebagai truk,
Jenis mesin lain, WIND-HMW-1M, adalah untuk melilit motor roda E-bike,
mesin gulung tersebut dirancang untuk motor roda besar sepeda listrik,
Keunggulan Mesin Gulung Stator Model Terbang:
| Jenis gulungan |
Gulungan flyer CNC lebih cepat daripada gulungan jarum
|
| Mesin pintar mudah mengubah perkakas |
Mesin yang melakukan skema gulungan kustom di mana Anda dapat menguji nilai kv yang berbeda dalam prototipe dan produksi volume rendah Anda. Mesin gulung seperti WIND-HMW-205D dapat menghemat banyak waktu dari pemesanan skema gulungan kustom dari produsen. |
| Ukuran stator motor outrunner |
Dari 2 slot hingga 24 slot, slot lain dibuat khusus, mesin gulung stator dengan diameter luar terkecil yang dapat dililit adalah 12mm (0,48''), 12 slot, ditunjukkan pada foto stator yang dililit di bawah ini
|
| Kawat tunggal atau multi kawat |
Dapat melilit stator dengan satu kawat atau helai kawat paralel
|
| Penanganan multi kawat |
30 buah kawat dengan 15 buah penegang
|
Parameter mesin gulung flyer stator outrunner motor brushless:
Diameter kawat: 0,10~0,60mm (AWG18 ~ AWG23)
Opsi operasi: Otomatis
Gulungan otomatis, pengindeksan otomatis, penataan gulungan otomatis, penjepitan dan pemotongan otomatis
Jumlah slot stator: 2 hingga 24 slot (slot lain dibuat khusus)
Pergeseran kawat: 60mm
Catu daya: AC220V 50/60Hz
Berat: sekitar 350KGS
Dimensi: 1260 (P) x 650 (L) x 1150 (T) mm
Pengontrol: CNC300
Tujuan dari gulungan ini adalah untuk menciptakan medan magnet ketika arus dialirkan melaluinya
Ada beberapa jenis mesin gulung yang berbeda, mulai dari mesin umpan manual sederhana hingga mesin kompleks
dengan kontrol numerik komputer (CNC). Beberapa penggunaan mesin gulung yang lebih umum adalah gulungan koil,
gulungan tali, dan gulungan kontinu. Banyak industri menggunakan perangkat ini,
termasuk elektronik, produksi stator, rotor, dan armatur motor, serta industri kawat.
Sampel dan gambar di bawah ini diperlukan untuk pembuatan dan komisioning mesin:
1. Tumpukan stator 5 buah tanpa gulungan
2. Stator yang dililit 1 buah
3. Kawat tembaga 1 gulung cukup untuk melilit 10 buah stator
4. Gambar laminasi stator dan gambar gulungan
Silakan klik tautan di bawah ini untuk melihat video mesin gulung stator kawat helai
