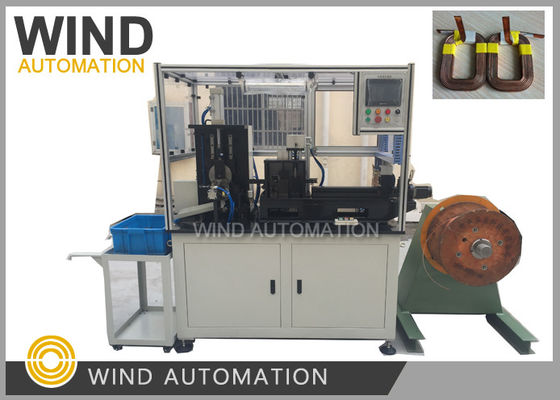

Mesin penggulung motor AC otomatis dengan bahan interleave

Starter Stator Magnetic Field Coil Winding Konduktor Membentuk Dan Winder WIND-PCW-F1

Mproses kerja mesin

Mesin dapat secara otomatis memutar koil lapangan dengan proses di bawah terus-menerus,

Pengisian kabel otomatis→ penggaris kabel → terminal start bend→ pengisian kabel I,→membengkok→memberi makan kawat II→mempers kabel ke alat→membentuk→memberi makan kertas dan memutar penggulung→memotong kawat→memotong kertas→membentuk memutar→membongkar,

Output: sekitar 15-30 pcs per potongan, sekitar 2000 pcs per shift/8 jam

Konstruksi Mesin

1Mekanisme meluruskan kawat,

Terdiri dari arah X,Y dua set panduan roda meluruskan

Dan silinder, silinder menarik kawat untuk meluruskannya.

2. Mekanisme pemasangan kawat

Servo motor Delta drive kabel modul makan untuk memberi makan kabel,

panjang kabel makan dapat diatur pada layar, dan kawat slotting batas dapat memastikan

jejak kabel itu benar

3Memulai mekanisme lentur terminal

Gunakan silinder untuk menggerakkan katrol untuk membengkokkan terminal awal,

Arah lentur bisa kiri atau kanan

4. Mekanisme lentur kawat

terdiri dari perangkat kawat pers dan perangkat lentur,

arah lentur bisa kiri atau kanan

5. Mekanisme pemotongan

Dengan Cutter khusus khusus untuk koil lapangan

6. Koil penggulungan dan pengungkapan mekanisme

Mekanisme penggulung kumparan terdiri dari perangkat kawat pers yang digerakkan oleh silinder,

Perangkat rotasi yang digerakkan oleh servo motor Delta dengan bagian transmisi reduktor,

Alat, alat pengikat perangkat, alat ejeksi.

Mekanisme makan kawat memberi makan kawat melengkung ke posisi tetap alat,

perangkat kawat tekan mulai menekan kawat, putaran perangkat putaran,

ketika memutar ke posisi yang ditetapkan kertas akan diberi makan,

dan terus berputar ke posisi yang ditetapkan, dan memotong kertas, berputar untuk memutar gulungan.

Perangkat alat penjepit longgar, finshed kumparan keluar dan diulang dari awal.

7Perangkat panduan kertas

Terdiri dari rak kertas, motor pemasangan kertas dan perangkat pers kertas

8Bingkai mesin adalah Aluminium dengan kaca organik

9Mesin penggulung Bagian utama

Simens atau Delta PLC

Servo motor Delta

Layar sentuh Weinveiw

Berat: sekitar 650Kg

Dimensi mesin: 1.500 mm x 900 mm x 1700 mm³
