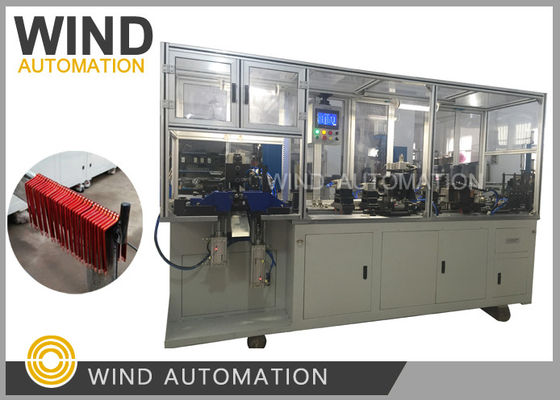

BSG Motor Hairpin Membentuk Bentuk Generator Konduktor Wire Bending Machine
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Aplikasi kawat datar: | Mesin Bending Kawat Untuk Jepit Rambut | Stasiun kerja: | Mesin gabungan Wire Forming |
|---|---|---|---|
| Ukuran kawat yang ditangani: | Konduktor kawat datar starter di bawah 3mm*8mm | Proses pembentukan jepit rambut: | Memberi makan, Meluruskan keselarasan, memotong dan membuat pukulan, membongkar |
| Waktu siklus: | Pengukuran panjang 5 hingga 8 s per potongan | Kode HS: | 84798110 |
| Motor penggerak energi baru kawat datar: | 1KW hingga 150KW | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |
BSG Motor Hairpin Membentuk Bentuk Generator Konduktor Wire Bending MachineAngin-AWF-F
Mesin membentuk hairpin mengintegrasikan beberapa stasiun mesin ke dalam satu jalur otomatis,
Ini menggabungkan proses
| Pembentukan pin rambut | Opsional | Perhatikan |
| Pengeboran |
ukuran spool untuk memegang kawat untuk Wind Automation untuk merancang perangkat Wire dereeling |
|
| Perataan | ||
| Pembuangan enamel | Metode stripping dapat menggiling atau memotong sesuai dengan situasi yang sebenarnya | |
| Pemasok | Mengenkode | Panjang makan dapat diatur pada layar sentuh, dikendalikan oleh servo motor |
| Pemotongan | Cylinder tekanan untuk mengontrol, juga dapat membentuk pemotong | |
| Membentuk | Sudut membentuk, ukuran harus stator yang sesuai, gambar hanya untuk referensi | |
| U membungkuk | Tahan satu sisi, memutar sisi lain | Pembuatan pemisahan atau pencetakan |
(1)Aplikasi:
Mobil listrik, Industri Otomotif, Pesawat, Energi Baru Mobil Drive Motor, Truk Flat wire,
Dalam penggunaan kendaraan listrik untuk produsen mobil.
(2)Keuntungan:
|
Waktu siklus hairpin motor energi baru |
Sekitar 4 sampai 5 detik per akar (panjang kawat 300mm)
|
|
Panjang makan |
Dikendalikan oleh servo motor, diatur
|
|
Proses pembentukan hairpin |
Kawat datar meluruskan, lempeng enamel menghapus, enamel sisi
menghilangkan, vacuum cleaner otomatis, servo feed, deteksi,
pemotongan dan pembentukan
|
(3)Parameter:
Tegangan catu daya: 3Φ-380V±10% 50H
Tekanan sumber udara: 0,5 ~ 0,7Mpa
Panjang Penghapusan Lapis: 0~50mm
Panjang Wire Feeding: 150 ~ 400mm
Waktu siklus: 6 s' sampai 8 s' untuk panjang 300 mm
Ukuran kawat yang ditangani: 3*8mm
(4)Konfigurasi:
1Mitsubishi PLC, layar sentuh 10 inci.
2. Taiwan HIWIN panduan linier dan modul, Delta servo motor garis.
3. Taiwan Nicholas presisi planet pengurangan.
4Taiwan AIRTAC bagian pneumatik dan katup solenoid.
5Komponen Schneider Electric, Mingwei switch power supply.
6. rak pengelasan, semprotan permukaan, warna: abu-abu.
7. Seluruh bagian dari bingkai bingkai aluminium, tiga warna indikator sinyal.
8. Bagian cetakan dari cetakan baja vacuum quenching treatment.
9Untuk melukis bagian penggunaan metode penumbukan hidrolik, penumbukan bagian dari perangkat penyesuaian posisi
Sekrup penyesuaian, vakum otomatis.
10. Potong sebagian dari penggunaan penumbukan silinder.
11. Membengkokkan bagian berbentuk U dari penggunaan penumbukan silinder.
12. 150L sistem hidrolik diatur.
13. 3KW set vacuum cleaner otomatis.
14Satu set mesin peluncuran otomatis.
