Starter Bar persegi panjang Hairpin Winding Untuk Industri Otomotif Produksi Motor
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Aplikasi kawat datar: | Mesin Bending Kawat Untuk Jepit Rambut | Stasiun kerja: | Mesin gabungan Wire Forming |
|---|---|---|---|
| Ukuran kawat yang ditangani: | Konduktor kawat datar starter di bawah 3mm*8mm | Proses pembentukan jepit rambut: | Memberi makan, Meluruskan keselarasan, memotong dan membuat pukulan, membongkar |
| Waktu siklus: | Pengukuran panjang 5 hingga 8 s per potongan | Kode HS: | 84798110 |
| Motor penggerak energi baru kawat datar: | 1KW hingga 150KW | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |

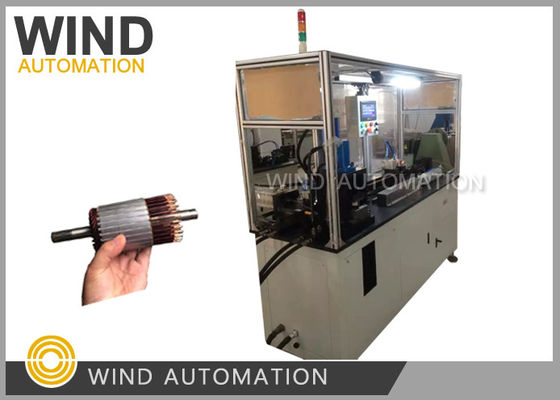

Starter Bar persegi panjang Hairpin Winding Untuk Industri Otomotif Produksi MotorAngin-AWF
(1)Aplikasi:
Starter Bar Rectangle Hairpin Mesin penggulung dirancang untuk motor otomotif, motor mobil listrik murni, motor mobil hibrida,
Motor forklift listrik, motor sepeda listrik, motor kendaraan wisata, motor alat listrik dan motor industri otomotif lainnya.
(2)Keuntungan:
| Pembentukan pin rambut | Opsional | Perhatikan |
| Pengeboran |
ukuran spool untuk memegang kawat untuk Wind Automation untuk merancang perangkat Wire dereeling |
|
| Perataan | ||
| Pembuangan enamel | Metode stripping dapat menggiling atau memotong sesuai dengan situasi yang sebenarnya | |
| Pemasok | Mengenkode | Panjang makan dapat diatur pada layar sentuh, dikendalikan oleh servo motor |
| Pemotongan | Cylinder tekanan untuk mengontrol, juga dapat membentuk pemotong | |

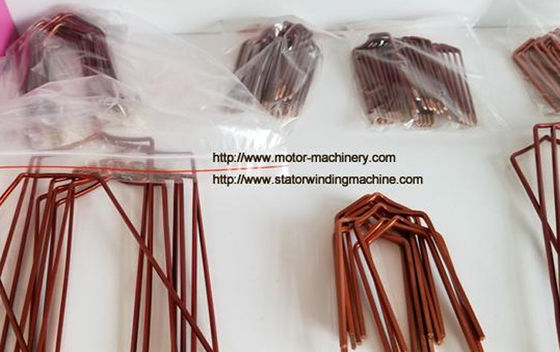

| Membentuk | Sudut membentuk, ukuran harus stator yang sesuai, gambar hanya untuk referensi | |
| U membungkuk | Tahan satu sisi, memutar sisi lain | Pembuatan pemisahan atau pencetakan |
| Waktu siklus pembentukan pin rambut | 4 ~ 5 s/pc (panjang 300mm) 6 ~ 8 s/pc | Sekitar 4 sampai 5 detik per akar (panjang kawat 300mm) |
Otomatis meluruskan kumparan mentah,menghapus enamel dari empat sisi dengan menggiling atau memotong ((permukaan datar, permukaan samping pada saat yang sama Chamfer), pengisap vakum industri otomatis,Servo motor makan,encoder memeriksa jika servo motor mengirim panjang yang sama setiap kali deteksi, memotong, membentuk,
(3)Parameter:
Tegangan catu daya: 3Φ-380V±10% 50H
Tekanan sumber udara: 0,5 ~ 0,7Mpa
Panjang Penghapusan Lapis: 0~50mm
Panjang Wire Feeding: 150 ~ 400mm
Waktu siklus: 6 s' sampai 8 s' untuk panjang 300 mm
Ukuran kawat yang ditangani: 3*8mm
(4)Konfigurasi:
1Mitsubishi PLC, layar sentuh 10 inci.
2. Taiwan HIWIN panduan linier dan modul, Delta servo motor garis.
3. Taiwan Nicholas presisi planet pengurangan.
4Taiwan AIRTAC bagian pneumatik dan katup solenoid.
5Komponen Schneider Electric, Mingwei switch power supply.
6. rak pengelasan, semprotan permukaan, warna: abu-abu.
7. Seluruh bagian dari bingkai bingkai aluminium, tiga warna indikator sinyal.
8. Bagian cetakan dari cetakan baja vacuum quenching treatment.
9Untuk melukis bagian penggunaan metode penumbukan hidrolik, penumbukan bagian dari perangkat penyesuaian posisi
Sekrup penyesuaian, vakum otomatis.
10. Potong sebagian dari penggunaan penumbukan silinder.
11. Membengkokkan bagian berbentuk U dari penggunaan penumbukan silinder.
12. 150L sistem hidrolik diatur.
13. 3KW set vacuum cleaner otomatis.
14Satu set mesin peluncuran otomatis.
