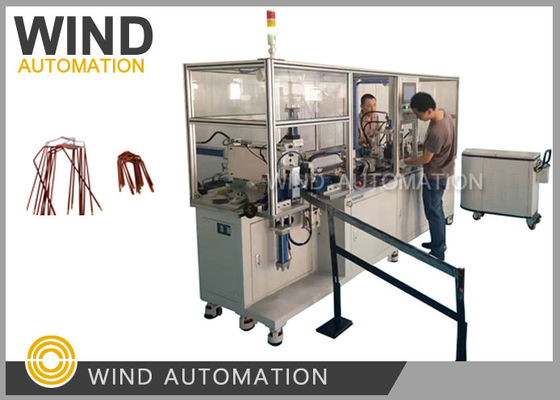

Hair Pin Forming Untuk Kendaraan Motor Mobil Listrik Murni Mobil Hybrid Mobil Stator

Mobil Hibrida BSG Stator Kendaraan Listrik Motor Mobil Konduktor MembentukAir-HF-BX

(1)Aplikasi:

Ini mesin membentuk hair pin yang banyak digunakan di starter bar, aerospace coil, kendaraan bergerak termasuk hibrida mobil motor, tugas berat motor, BSG stator, mobil listrik, kendaraan ringan, kendaraan listrik,motor mobil, motor mobil listrik murni, motor mobil hibrida, motor forklift listrik, motor sepeda listrik, motor kendaraan wisata, motor alat listrik dan motor industri otomotif lainnya.

(2)Proses & Keuntungan:

1. beban Koil persegi panjang di unit feeder otomatis

2. Berikut adalah proses yang dikombinasikan dalam WIND-HF-BX rambut pin membentuk mesin

a. Peregangan kumparan

b. Pengelupasan pada bagian atas dan bawah gulungan

c. Pembuangan sisi kiri dan kanan gulungan Metode penggilingan

d. Membentuk chamfer dalam kumparan

e. Servo motor pemasangan

f. Pemotongan gulungan Panjang yang diperlukan

g. Bentuk U

h. Pembentukan bentuk akhir

i. Mengirim pin akhir ke Gravity Chute

a. Mesin pembentuk hairpin adalah kombinasi dari beberapa proses,

itu otomatis meluruskan kumparan mentah,menghilangkan enamel dari empat sisi dengan menggiling ((permukaan datar, permukaan samping pada saat yang sama Chamfer),

penghisap vakum industri otomatis, servo motor makan, deteksi, memotong, membentuk,

Efisiensi tinggi: 4 ~ 5 s/pc (panjang hair pin 300mm) 6 ~ 8 s/pc

c. Periksa jika servo motor mengirim panjang yang sama setiap kali

d. Menghilangkan enamel dengan metode penggilingan atau metode pemotongan dapat membersihkan permukaan

Tegangan catu daya: 3Φ-380V±10% 50H

Tekanan sumber udara: 0,5 ~ 0,7Mpa

Panjang Penghapusan Lapis: 0~50mm

Panjang Wire Feeding: 150 ~ 400mm

Waktu siklus: 6 s' sampai 8 s' untuk panjang 300 mm

Ukuran kawat yang ditangani: 3*8mm

(4)Konfigurasi:

1Mitsubishi PLC, layar sentuh 10 inci.

2. Taiwan HIWIN panduan linier dan modul, Delta servo motor garis.

3. Taiwan Nicholas presisi planet pengurangan.

4Taiwan AIRTAC bagian pneumatik dan katup solenoid.

5Komponen Schneider Electric, Mingwei switch power supply.

6. rak pengelasan, semprotan permukaan, warna: abu-abu.

7. Seluruh bagian dari bingkai bingkai aluminium, tiga warna indikator sinyal.

8. Bagian cetakan dari cetakan baja vacuum quenching treatment.

9Untuk melukis bagian penggunaan metode penumbukan hidrolik, penumbukan bagian dari perangkat penyesuaian posisi

Sekrup penyesuaian, vakum otomatis.

10. Potong sebagian dari penggunaan penumbukan silinder.

11. Membengkokkan bagian berbentuk U dari penggunaan penumbukan silinder.

12. 150L sistem hidrolik diatur.

13. 3KW set vacuum cleaner otomatis.

14Satu set mesin peluncuran otomatis.
