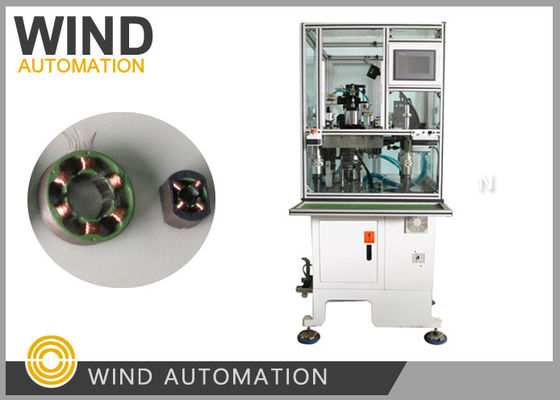

Powder Coated Insulated Stator Coil Winding Machine Needle Winder Untuk Motor Tanpa Sikat
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Diagram Gulung: | Menurut diagram Winding | Jenis berliku: | Pengelompokan Jarum Daripada Pengelompokan Flyer |
|---|---|---|---|
| Stasiun kerja: | Stasiun tunggal 3 Jarum Sebagai Penggulung Tiga Stasiun | Kecepatan Berliku: | 300RPM Hingga 500RPM sesuai Pengukur Kawat |
| Tipe Otomatis: | sepenuhnya otomatis | Warna Mesin: | Putih atau Sesuai Kebutuhan Pelanggan |
| Ukuran kabel: | AWG 17, 1,2mm | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |
Powder Coated Insulated Stator Coil Machine Winding Needle WinderWIND-3A-TSM
Aplikasi:
Jarum berliku BLDC stator dari Motor Tiga Fase seperti Mesin Jahit, kompresor AC,
Kompresor kulkas,pompa air aplikasi otomotif,motor pompa bahan bakar dengan 6 tiang, 9 tiang, 12 tiang
tiang atau 18 tiang
Keuntungan:
Aku tidak tahu.✔3 jarum angin 3 slot pada saat yang sama, lebih luas dapat menyelesaikan penggulung dalam3 kali untuk 9poles BLDC stator
Aku tidak tahu.✔ Dapat angin 6, 9, 12 kutub stator yang merupakan kelipatan dari 3slots
Aku tidak tahu.✔ Kecepatan gulungan dapat diatur untuk diameter kawat yang berbeda dari 0,08 mm hingga 1,2 mm,
dan stator berat atau ringan, tinggi tumpukan besar atau kecil, memiliki apasi yang baik tanpa limasi
Fitur:
Mesin penggulung stator motor tanpa sikat WIND-3A-TSMdirancang untuk memproduksi multi-pole 3phase stator
Jalurnya berliku berbentuk persegi,Ini melakukan kabel menggeliat dan arraying pada saat yang sama dan secara otomatis.
Slot jarum penggulung, susunan, indeksasi, tempat kabel jembatan, kabel potong sepenuhnya otomatis.
Parameter:
Diameter kawat: 0,08 ~ 1,2mm (AWG17 ~ AWG39)
ID stator: 15 ~ 65mm
Panjang inti:7-110mm
No. belokan 0-99999
Opsi operasi: step/Auto
Stator tiang: 6 tiang, 9 tiang, 12 tiang, 18 tiang (Disesuaikan)
Tekanan udara: 5 ~ 7 kg / cm2
Daya: 2 kW, AC220V 50/60Hz
Berat: sekitar 450kg
Dimensi: 1600 ((L) x1100 ((W) x1400 ((H) mm
1Jenis penggulung jarum stator yang harus kita pilih untuk stator kita dalam gambar dilampirkan?
Mesin penggulung WIND-3A-TSM dengan servo perangkat pengindeksan array penggulung
dan sudut swing cam perangkat sangat cocok untuk memutar stator Anda metioned dalam gambar,
sangat stabil dalam memutar kawat besar dan kecil, mengangkat atau ringan BLDC motor kompresor stator.
2.Bisakah Anda juga memperkirakan periode liking desain kami,Berapa banyak stator yang bisa kita produksi
dalam satu jam?
Menurut data lilitanmu, jumlah belokan 27, diameter kawat 0,8mm,
Kecepatan berliku yang kami sarankan adalah 300RPM, dan dibutuhkan sekitar 1 menit untuk mendapatkan 1pc luka stator,
Dalam satu jam Anda bisa mendapatkan lebih dari 60 pcs.
3Apa daftar bahan yang harus kita berikan untuk jejak mesin?
Sampel di bawah ini diperlukan untuk pembuatan dan pengoperasian mesin:
1Stator tumpukan 5 pcs tanpa penggulung
2. luka stator 1pc
3. Kawat tembaga 1 gulungan cukup untuk memutar 15pcs stator
4. Bagaimana untuk memecahkan masalah jika kita memiliki pertanyaan ketika kita mulai menggunakan mesin?
Anda dapat mengirim email kepada kami, Wind Automation dapat membalas email Anda dalam waktu 24 jam,
Di bawah ini adalah contoh penembakan masalah,
Untuk membiarkan mesin berputar ke posisi rumah, silakan ikuti langkah-langkah di bawah ini,
1Tekan 'Manual', angkat spindle utama dengan tindakan tidak
2. Mengumpulkan nozzles, karena positon relatif membutuhkan nozzles
3. Sesuaikan tiga swithes per proses PDF
4. Setelah semua swithes diatur dengan baik, tekan darurat untuk pergi ke posisi rumah dan mesin akan mulai bekerja dengan baik
Silahkan klik gambar di bawah untuk melihat video
