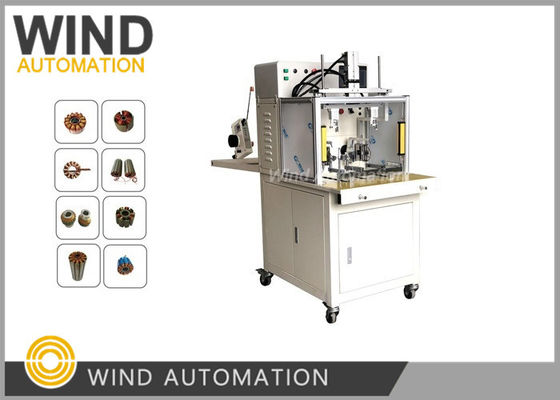

Motor kipas stator Flyer Mesin penggulung untuk Outrunner tanpa sikat 2/4/6 Motor kutub

Mesin Penggulung Fener Motor Stator Flyer Untuk Outrunner Tanpa Sikat 2/4/6 Motor kutubWIND-HMW-205S

Aplikasi:

Keuntungan:

Parameter:

Diameter kawat: 0,10 ~ 0,60mm

Opsi operasi: Otomatis

Pengelompokan otomatis, pengindeksan otomatis, pengaturan pengelompokan otomatis, penjepit dan pemotongan otomatis

Stator slot no. : 2 sampai 24 slot (slot lainnya dibuat khusus)

Pergeseran kawat: 60mm

Sumber daya: AC220V 50/60Hz

Berat: sekitar 350 kg

Dimensi: 1260 ((L) x650 ((W) x1150 ((H) mm

Stator OD 0.433'', Tinggi 0.157'', ukuran kawat AWG36, 40 putaran

Karakteristik motor tanpa sikat:

1.Ukuran

Jika Anda memilih motor DC brushless, Anda akan melihat banyak model yang sama, seperti 2216, 2814 dan sebagainya.

Dua nomor atas adalah diameter luar stator (mm) dan dua angka terakhir adalah ketinggian stator (mm).

diameter luar dan ketinggian stator, semakin besar inti stator dan semakin banyak jumlah

tentu saja, semakin besar ukuran stator motor, semakin besar

kekuatan, tapi semakin berat beratnya.


Jika motor adalah 2216, diameter luar stator adalah 22mm, dan ketinggian stator adalah 16mm.

diameter dan ketinggian stator sebanding dengan kekuatan motor dan jelas 2218 lebih tinggi

dari 2212 dari stator motor, dan kekuatan 2218 harus lebih besar dari 2216.

dapat melihat daya dua dari dua motor dengan OD yang sama, tapi ini umumnya untuk diameter stator yang sama

dan tinggi yang berbeda. atau tinggi stator yang sama diameter stator yang berbeda.Jika tinggi stator motor tanpa sikat

dan stator diameter luar tidak sama dengan, sulit untuk membandingkan dengan model.

Perlu dicatat bahwa dimensi ini mengacu pada stator itu sendiri, bukan ukuran motor, ketebalan

Kerangka motor, bentuk dissipation panas, ketinggian dasar dan sebagainya, yang semua mempengaruhi

ukuran eksternal dari motor, sehingga penilaian daya menggunakan ukuran stator adalah standar dan dapat diandalkan

dari ukuran eksternal.

2.Jumlah dan nomor tiang slot motor

1) Jumlah slot (N): jumlah alur di inti stator.

motor, jadi jumlah alur adalah kelipatan dari 3.

2) Jumlah kutub (P): jumlah baja magnetik pada stator, magnet harus digunakan dalam pasangan

dari kutub utara dan selatan, dan jumlah kutub harus sama.

Nomor slot dan nomor tiang dari motor ditulis langsung sebagai nomor slot nomor N tiang

nomor P, seperti 12P14N, yang merupakan arti dari kutub 14 dari slot 12.

3) Karakteristik jumlah slot dan jumlah tiang

a. Jumlah slot (N) dan jumlah tiang (P) adalah berbanding terbalik dengan maksimum

kecepatan,

semakin kecil jumlah slot (jumlah tiang), semakin tinggi kecepatan optimal motor.

Misalnya, kecepatan tertinggi 9N12P lebih tinggi dari 12N14.

b. Dalam kasus yang sama dari jumlah slot ((N), jumlah tiang (P) proporsional dengan torsi,

Semakin besar jumlahnya, semakin besar torsi.

c. Dalam keadaan normal, jumlah slot (N) dan nomor tiang (P) meningkat, rasa

frustrasi (motor yang lebih kecil akan merasakan rasa frustrasi tahan ketika motor tidak diisi dengan

motor berputar tangan), teori getaran motor akan kurang, tetapi karena slot sulit untuk melakukan

keseimbangan aktif.

3.KV

Nilai KV dari motor brushless didefinisikan sebagai kecepatan / V, yang berarti bahwa tegangan input adalah

meningkat sebesar 1 volt (V), kecepatan rotasi (putaran / menit) dari motor brushless meningkat.

dalam definisi ini, tegangan dan kecepatan jalan kosong motor mengikuti hubungan proporsional linier yang ketat dan

konstan, terlepas dari hubungan antara tegangan kerja motor, tegangan dan kecepatan.

4Gambar laminasi stator dan gambar lilitan

Silahkan klik gambar di bawah untuk melihat video
