Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Hub Motor Stator Pole: | 12 pol 24 pol 36 pol | Keluaran Berliku: | 7 menit untuk 2 buah stator (Dua stasiun kerja) |
---|---|---|---|
Stasiun kerja: | Opsi stasiun tunggal atau stasiun ganda | Jenis otomasi: | 90% persen lulus |
Faktor pengisian slot maksimal: | Untuk belitan motor hub, tingkat pengisian slot 68% adalah yang tertinggi | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |

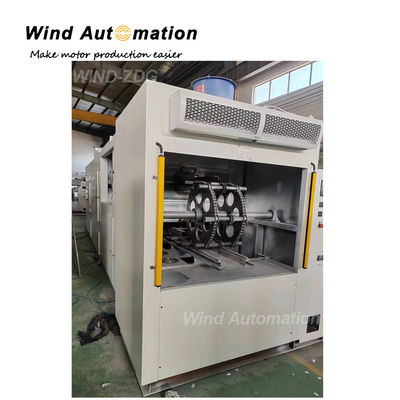

Mesin Penggulung Kendaraan Listrik Untuk Sepeda Listrik Tricycle Brushless Untuk 36 slot 48 slot 54 slot Hub Motors
Stasiun ganda E-bike PMDC roda motor penggulungan Brushless hub motor stator penggulungan muti kumparan mesin penggulungan
menggeliat 15pcs kabel paralel sampai 0,51mm, dengan 6,8,10,12,14,15 kabel paralel untuk motor tegangan yang berbeda seperti 24,36,48,62V
Untuk 36 slot 48 slot 54 slot Hub Motors
Mesin penggulung jarum jenis ini digunakan untuk menggeliat gulungan untuk stator slot terbuka, stator linier, terutama stator dengan slot sempit tetapi tingkat pengisian slot yang tinggi.2 stasiun kerja atau 3 stasiun sangat meningkatkan efisiensi mesin dan siklus produksi.
(1) Spesifikasi
Stasiun kerja | 2 |
Stator OD | Maksimal 400 mm |
Panjang tumpukan | Maksimal 100 mm |
Berat stator | Maksimal 3 kg |
Jangkauan kabel | 0.1-0.8mm |
Kecepatan penggulung | 600 putaran per menit |
Kekuatan | 8 KW |
Sumber udara | 0.4 ~ 0.7 MPa |
Sumber daya listrik | AC 380±10, 50/60HZ |
Dimensi | 1100x800x2000mm |
Berat badan | 900KG |
(2) Penerapan
Ini cocok untuk berbagai jenis stator slot terbuka dengan tingkat pengisian slot yang tinggi.
(3) Fitur
Antarmuka operator yang ramah dirancang
2 stasiun kerja untuk melakukan bobot sinkron
Efisiensi dan produksi yang tinggi
Pengendalian servo drive yang tepat dari umpan kawat
Tingkat kualitas tinggi dari proses penggulung
Kecepatan tanpa beban hingga 600r/menit
Memberikan layanan yang disesuaikan
(4) Aplikasi
Sepeda listrik, sepeda listrik, motor roda PMDC, motor hub,
motor roda,skuter listrik,motor outrunner dengan kawat cabang
(4) Keuntungan
Penarikan stator otomatis penuh |
menggeliat,mengindeks,menggeliat kawat paralel dengan efisiensi
|
Pembagian kawat Muti |
Perangkat penggulung dengan rangka tegangan dapat memastikan kabel paralel
mengelilingi menghindari dari memutar
|
Desain khusus Alat |
Alat presisi memastikan kualitas penggulung dan dapat diubah
mudah untuk jenis stator
|
Max Wire ditangani |
0.51mm (AWG24)
|
(5) Data teknis stator
Stator OD:40-265mm
Panjang inti: 6-75mm
Jumlah slot: maksimal 63
Jumlah kawat maksimal yang digulung pada satu waktu: 15 buah (biasanya 6,8,10,12,14,15 bundel kawat)
Waktu siklus untuk penggulung stator: 54 slot, 11 potongan kawat untuk penggulung sekali, termasuk pemuatan/pengungkapan,
dibutuhkan 7 menit untuk 2 bagian stator Sekitar 130pcs / shift (8 jam)
(6) Data Utama
PLC: DELTA
Servo motor berliku: MITSUBISHI
Servo motor indeksasi: MITSUBISHI
Servo motor pengatur kawat: MITSUBISHI
HMI: DELTA
Tombol: Schneider
Pertanyaan dan Jawaban:
1.Bagaimana mesin pengguling roda motor melakukan pengindeksan: secara manual atau otomatis?
Mengindeks secara otomatis oleh motor servo Mitsubishi
2. Bagaimana E-bike motor stator diperbaiki selama proses memutar?
Dengan perangkat pneumatik
3. Apa rentang diameter kawat tembaga dapat bekerja mesin Anda (minimal dan maksimum)?
Apa yang dilakukan mesin penggulungan muti adalah 0,51mm dengan 6,8,10,12,14,15 kabel paralel
4. Apa rentang panjang tumpukan yang bisa dioperasikan mesin penggulung?
Stator Panjang tumpukan 6 sampai 75 mm
5Apakah mungkin untuk menekan dan mengompres kawat tembaga selama atau setelah penggulung?
Kepala penggulung menonjol maksimal 15 mm dari kedua sisi tumpukan.
Mesin penggulung motor Hub mesin WIND-HMW hanya penggulung, tidak ada fungsi untuk menekan dan kompak,
dan sebagai mesin angin kompak, kepala penggulung menonjol maksimum 15mm dari kedua sisi dari
tumpukan dapat dijamin
6Apakah mesin memiliki batasan dalam dimensi lebar slot terbuka?
Ya, 2mm benar-benar OK untuk angin di mesin kami angin-HWM
7Berapa banyak sampel yang Anda butuhkan untuk menyesuaikan mesin lilitan di fasilitas Anda?
Sekitar 4pcs untuk 5pcs sampel stator
8. Apa ketinggian mesin pada area kerja operator?
Ketinggian 750 mm
9Apakah Anda telah memproduksi mesin untuk stator serupa?
Ya, kami telah memasok 12pcs mesin lilitan bekerja di iniProdusen motor sepeda listrik
10Bagaimana proses pengaturan untuk mengubah jumlah putaran per kumparan?
Silahkan mengatur jumlah parameter belokan pada layar sentuh
11Bagaimana stator diikat ke mesin selama proses penggulung?
Apakah mungkin untuk memiliki panjang yang berbeda dan bentuk yang berbeda dari poros roda motor
Stator diikat pada mesin dengan perangkat penumatik selama penggulung,
Jika bentuk motor yang berbeda, alat dapat diganti dalam 1 jam
Jika hanya panjang tumpukan yang berbeda, penyesuaian mekanis mudah
