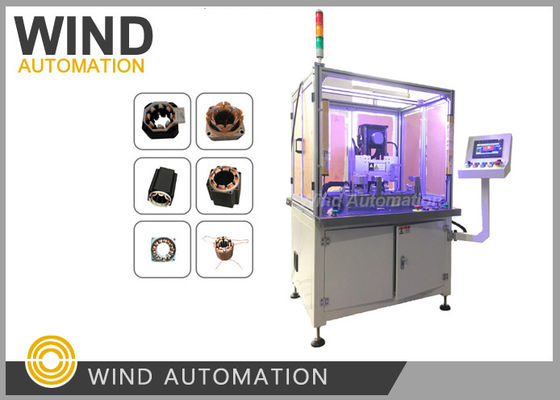

Mesin Gulung Jarum Stator Motor BLDC 60RPM Kawat Paralel Hingga 600RPM Kawat Tipis


Gulungan jarum ini dapat menggulung stator inslot dan stator outrunner,

dengan empat sumbuServo Motor Yaskawa , penggulung fleksibel dalam gerakan,

aksi penggulungan, penyilangan, pembungkusan, dan slotting, pemotongan dilakukan secara otomatisKecepatan gulungan jarum terkait dengan ukuran kawat, ukuran stator, dan tinggi tumpukan,


Maks. 500RPM saat kawat 0,1mm, stator kecil dan tinggi tumpukan kecil,

Min 60RPM saat kawat besar, ukuran stator dan tinggi tumpukan besar,

Mesin gulung



Keunggulan 1. Dengan menggerakkan nosel naik turun dan memutar inti stator, dapat digulung di jalur mana pun.

   Oleh karena itu, dengan mengubah prosedur penggulungan komputer,

    gulungan dapat disesuaikan dengan stator dengan tinggi tumpukan inti yang berbeda dan jumlah slot yang berbeda.

2. Setiap kelainan operasi dan status kesalahan ditampilkan untuk dioperasikan dan dipelihara dalam mode dialog manusia-mesin.

   dialog manusia-mesin.
3. Jumlah kaki jahitan dapat diatur secara sewenang-wenang dengan benang, dan posisi 360 derajat yang ditentukan
  dapat dihentikan, yang membuat threading sederhana, nyaman, dan mempersingkat waktu produksi keseluruhan

4. Saat menggulung, jumlah kumparan di setiap lapisan dapat diubah secara fleksibel untuk mencapai

     mode penataan gulungan dari berbagai jenis stator.
5. Pemrograman produk sederhana dan nyaman, dengan perangkat lunak khusus yang unik,

    penyimpanan unggah dan unduh tidak terbatas. Mudah dikuasai dengan pelatihan sederhana.
6. Karena aksi slotting inline dilakukan oleh sistem kontrol berkinerja tinggi dan
     motor servo Yaskawa, stabilitas posisi kawat email inline
     dipastikan dan waktu dipersingkat.
7. Setiap unit telah distandarisasi, mudah diganti dan mudah dibongkar.
8. Semua perkakas sangat mudah diubah dalam waktu 1 menit kecuali

Sampel di bawah ini diperlukan untuk pembuatan dan komisioning mesin:



Saat memilih

mesin gulung jarum, hal terpenting biasanya adalah:Apakah dapat menghasilkan gulungan yang stabil, bebas kerusakan, dan mengisi slot tinggi secara konsisten.

Karena gulungan jarum terutama digunakan untuk:

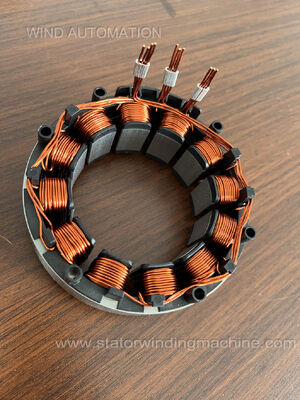

Stator BLDC

• Motor EV
• Motor drone
• motor robot humanoid
• Motor peralatan
• di mana kualitas gulungan secara langsung memengaruhi:

efisiensi

• torsi
• penghasilan panas
• keandalan
• Faktor-faktor kunci adalah:

1. Akurasi Gulungan (Paling Kritis)

Gulungan jarum membutuhkan penentuan posisi kawat yang sangat akurat.

Poin penting:

akurasi jumlah putaran

• konsistensi lapisan
• gerakan jarum yang dapat diulang
• pengindeksan yang akurat antar gigi
• Akurasi yang buruk menyebabkan:

EMF balik yang tidak merata

• ketidakseimbangan
• getaran
• efisiensi lebih rendah
• Cari:

sumbu yang dikontrol servo

• pengulangan tinggi
• kontrol interpolasi presisi
• 2. Perlindungan Kawat

Sangat penting.

Selama gulungan jarum, kawat mengalami:

pembengkokan

• tegangan
• gesekan
• percepatan
• Jika mesin merusak enamel:

terjadi korsleting

• keandalan isolasi menurun
• Fitur penting:

permukaan jarum yang halus

• panduan keramik
• jalur jarum yang dioptimalkan
• kontrol tegangan yang stabil
• Terutama kritis untuk:

kawat halus

• gulungan berkecepatan tinggi
• stator padat hairpin
• 3. Kemampuan Mengisi Slot

Salah satu keuntungan utama gulungan jarum adalah:

Faktor pengisian slot tinggi

Pengisian slot yang lebih baik berarti:

lebih banyak tembaga

• densitas torsi lebih tinggi
• kerugian tembaga lebih rendah
• Pemilihan mesin harus mempertimbangkan:

pembukaan slot terkecil

• geometri gigi
• rasio pengisian tembaga yang dapat dicapai
• Beberapa motor menjadi tidak mungkin digulung jika:

ukuran jarum terlalu besar

• 4. Desain Jarum

Jarum itu sendiri sangat penting.

Dimensi jarum memengaruhi:

ukuran slot yang dapat diakses

• kecepatan gulungan
• tegangan kawat
• Parameter kunci:

diameter luar jarum

• diameter dalam
• kelengkungan
• kekerasan material
• Jarum kecil:

akses lebih baik

• produktivitas lebih rendah
• Jarum besar:

gulungan lebih cepat

• aksesibilitas lebih buruk
• 5. Jumlah Sumbu

Penggulung jarum modern sering menggunakan:

3-sumbu

• 5-sumbu
• 6-sumbu
• sistem multi-servo
• Lebih banyak sumbu memungkinkan:

jalur gulungan yang kompleks

• geometri stator yang sulit
• fleksibilitas lebih tinggi
• Terutama penting untuk:

stator tersegmentasi

• 6. Kontrol Tegangan

Sangat penting.

Tegangan yang buruk menyebabkan:

gulungan longgar

• tumpang tindih kawat
• resistansi yang tidak konsisten
• kerusakan enamel
• Sistem terbaik menggunakan:

pengatur tegangan elektronik

• umpan balik tegangan loop tertutup
• 7. Kecepatan Produksi

Penting untuk produksi massal.

Kecepatan gulungan jarum bergantung pada:

percepatan jarum

• kecepatan pengindeksan
• sistem pemberian kawat
• algoritma kontrol
• Tetapi:

kecepatan berlebihan dapat mengurangi kualitas.

Produsen yang baik mengoptimalkan:

lintasan gerak

• kurva percepatan
• peredaman getaran
• 8. Kompatibilitas Stator

Mesin harus sesuai dengan:

jumlah slot

• OD/ID stator
• panjang tumpukan
• pembukaan slot
• bentuk gigi
• Terutama penting untuk:

stator tersegmentasi

• gulungan stator internal
• motor outrunner
• 9. Kemampuan Otomatisasi

Sistem modern mungkin termasuk:

pemuatan otomatis

• pemotongan kawat
• penanganan terminal
• pengelasan
• inspeksi visual
• pengalihan parameter otomatis
• Penting untuk:

mengurangi tenaga kerja

• konsistensi
• 10. Kemampuan Menggulung Motor Sulit

Sangat penting dalam motor canggih.

Contoh:

motor drone

• motor robot humanoid
• motor fluks aksial
• alternatif hairpin
• outrunner kutub tinggi
• Beberapa mesin tidak dapat menangani:

• slot sempit

• slot dalam
• jumlah gigi tinggi
• 11. Stabilitas Gerak

• ---

  Pada kecepatan tinggi:

  getaran menjadi kritis

• Kekakuan mesin yang buruk menyebabkan:

• lompatan kawat

• pelapisan yang tidak konsisten
• tabrakan jarum
• Rangka mesin yang kaku sangat penting.

• 12. Perangkat Lunak & Pemrograman

  ---

  Mesin gulung modern sangat bergantung pada perangkat lunak.

  Perangkat lunak yang baik memungkinkan:

  optimasi lintasan

• penyimpanan resep
• simulasi
• perubahan cepat
• Perangkat lunak yang buruk menyebabkan:

• debugging yang sulit

• waktu penyiapan yang lama
• 13. Pemeliharaan & Keandalan

• ---

  Penting untuk waktu operasional pabrik.

  Periksa:

  merek servo

• sistem PLC
• suku cadang
• akses pemeliharaan
• desain pelumasan
• 14. Integrasi Proses

• ---

  Gulungan jarum sering terhubung dengan:

  penyisipan isolasi

• dispensing epoksi
• pengujian
• penyisipan magnet
• penyeimbangan
• Jalur produksi terintegrasi meningkatkan konsistensi.

• 15. Paling Penting untuk Industri yang Berbeda

  ---

  Industri

  Faktor Paling Penting	Motor drone
  kecepatan + kerusakan kawat rendah	Motor EV
  pengisian slot + otomatisasi	Robot humanoid
  presisi + densitas torsi	Motor peralatan
  biaya + stabilitas	Motor medis
  konsistensi + kebersihan
