Komutator CNC Undercutting Machine Untuk Potong DC Motor Armature Mica Manual Indexing

Cina Komutator CNC Undercutting Machine Untuk Potong DC Motor Armature Mica Manual Indexing pemasok
Komutator CNC Undercutting Machine Untuk Potong DC Motor Armature Mica Manual Indexing pemasok Komutator CNC Undercutting Machine Untuk Potong DC Motor Armature Mica Manual Indexing pemasok

Gambar besar :  Komutator CNC Undercutting Machine Untuk Potong DC Motor Armature Mica Manual Indexing

Detail produk:

Tempat asal: Cina
Nama merek: WIND AUTOMATION
Sertifikasi: CE
Nomor model: ANGIN-ZCN072C-5

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1pc
Harga: Bisa dinegosiasikan
Kemasan rincian: 1 Berat Palet: sekitar 900Kg Dimensi mesin: 1.200mm x 750 mm x 1.800mm3
Waktu pengiriman: 30 hari kerja
Syarat-syarat pembayaran: T/T
Detil Deskripsi produk
Kondisi: Baru Penentuan posisi: Pengindeksan
Stasiun kerja: Satu stasiun Warna Mesin: Putih atau sesuai dengan kebutuhan pelanggan
Potong slot: 2 sampai 99 slot Kecepatan Slot: 1 detik/slot
Kode Hs: 84581100 sertifikat: CE

Komutator Undercutting Machine Untuk Potong DC Motor Armature Mica Manual Indexing WIND-ZCN072-5





Spesifikasi mesin undercutting WIND-ZCN072C-5

Mesin pemotong komutator WIND-ZCN072-1:





Perangkat ini terdiri dari tubuh mesin utama, jarum penyangga punggung tetap, jarum penyangga yang dapat disesuaikan, alat pemisah kontrol numerik, skuter layanan dan sistem komponen layanan.

Peralatan ini terdiri dari mesin utama, jari jari rangka ekor tetap, jari jari adjustable dengan penjepit, perangkat pengindeksan CNC, servo slide dan mekanisme perakitan servo undercutting.Komutator pengindeksan undercutting mengadopsi servo motor perangkat pengindeksan CNC, setelah pemasangan dan posisi kepala pemotong diposisikan oleh sistem servo CNC, pemesinan CNC otomatis dilakukan,dan satu set dari pengumpulan limbah dan peralatan penghisap debu dilengkapi.



技术参数:TParameter teknis:

  1. 操作高度:工件中心离地1200mm

Ketinggian operasi: pusat benda kerja adalah 1200mm dari tanah.

  1. 工件铁芯直径:最大F1200mm ((顶针中心高600mm)

Diameter inti besi dari benda kerja: max. φ1200mm (tinggi pusat jari kelingking 600mm).

  1. 工件换向器 diameter: maksimalF800mm

Diameter komutator benda kerja: max. Φ800mm.

  1. 工件转轴长度:3000mm

Panjang poros berputar benda kerja: 3000 mm.

  1. 变向器长度: maksimal500mm

Panjang komutator: maksimal 500mm.

  1. 刻槽 刀直径:Ф23mm, 刀离地1000mm

Diameter pemotong penggilingan alur: φ23mm, pemotong penggilingan dari tanah 1000mm

  1. 刻槽 刀转速:2800r/min, daya 1,5千瓦

Kecepatan pemotong penggilingan alur: 2800r/min, daya 1,5kW

  1. 工件转子 berat: maksimal5

Berat rotor benda kerja: maksimal 5T

9, Menggunakan mesin servis, Menggunakan mesin servis.

Indeks dengan servo motor, makan dengan servo motor.



Konstruksi Mesin

Peralatan ini memiliki tempat tidur mesin, jari jari yang tetap, jari jari yang dapat disesuaikan dengan penjepit, ram hidrolik, kepala ukiran bawah pada ram, sistem daya hidrolik,dan Sistem Kontrol Listrik, set pengumpul debu.

Putar mesin secara manual ke posisi dan tekan tombol untuk melakukan pemotongan.

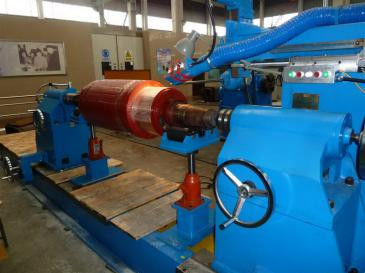

Komutator CNC Undercutting Machine Untuk Potong DC Motor Armature Mica Manual Indexing

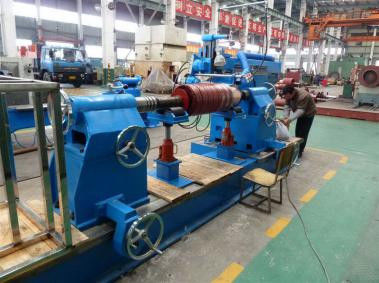

Komutator CNC Undercutting Machine Untuk Potong DC Motor Armature Mica Manual Indexing



Spesifikasi Harga Rendah

1Diameter inti besi dari benda kerja (diameter luar): Max. Φ700mm (tinggi pusat jari 400mm).

2Diameter komutator dari benda kerja: φ125mm, max. Φ400mm.

4. Menghidupkan panjang poros benda kerja: 1000mm.

5. Maks. panjang komutator: 300mm.

6. Penggiling pemotong diameter: φ23mm. Penggiling pemotong adalah 1000mm di atas tanah.

7Kecepatan pemotong penggilingan: 2800r/menit, daya: 0.5KW.

8Berat rotor maksimum dari benda kerja: 1 ton.
