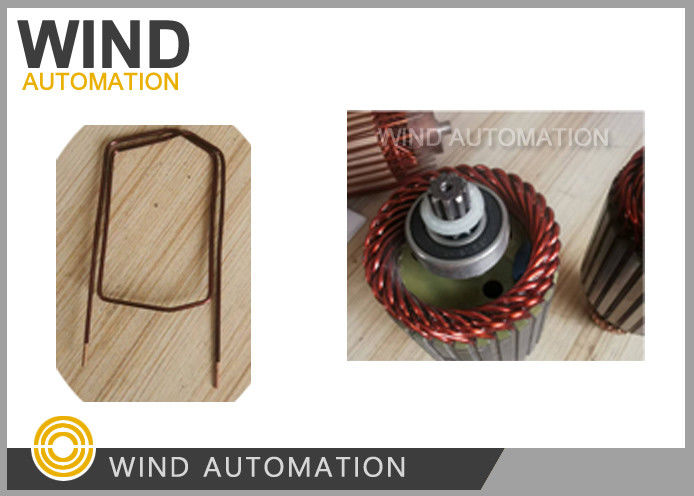

Koil Armature Starter Hairpin
|
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Faktor kritis: | Bentuk Pin Rambut memenuhi ID Armature, OD, Tinggi | Stasiun kerja: | Mesin Gabungan |
|---|---|---|---|
| Ukuran kawat yang ditangani: | 3mm*8mm, AWG9, AWG0 | Proses pembentukan jepit rambut: | Pemotongan, Pembuangan Enamel, Pembentukan |
| Waktu siklus: | Waktu siklus yang berhubungan dengan panjang kawat | Kode Hs: | 84798110 |
Hairpin Forming Conductor Coil Hair Pin Rectangular Coil Mesin Forming Otomatis Seri WIND-AWF
(1)Aplikasi:
Mobil low duty starter
(2)Keuntungan:
|
Waktu siklus hairpin |
Waktu siklus sesuai dengan panjang kawat dan bentuk adalah 2,5s untuk 5s per potongan
|
|
Panjang makan |
Dikendalikan oleh servo motor, diatur
|
|
Proses pembentukan hairpin |
Luruskan, kabel pakan, lepaskan enamel (mean time press wire), memotong, membentuk (tiga silinder untuk memotong, membentuk dan memutar U)
|
(3)Proses pembentukan:
1. muat Koil persegi panjang di unit feeder otomatis.
2. Perataan kumparan
3. Pengelupasan pada bagian atas dan bagian bawah gulungan
4. Pengelupasan sisi kiri dan kanan gulungan metode penggilingan atau metode pemotong
5. Chamfer terbentuk dalam kumparan
6. Servo motor makan
7. Pemotongan gulungan Panjang yang diperlukan
8. Bentuk U
9. bentuk akhir membentuk memutar
10- Serahkan pin akhir ke Gravity Parachute.
(4)Konfigurasi:
1Mitsubishi PLC, layar sentuh 10 inci.
2. Taiwan HIWIN panduan linier dan modul, Delta servo motor garis.
3. Taiwan Nicholas presisi planet pengurangan.
4Taiwan AIRTAC bagian pneumatik dan katup solenoid.
Hairpin membentuk untuk armature starter adalah salah satu proses pembuatan armature dan informasi di bawah ini diperlukan untuk memeriksa ketika Anda mengirim pertanyaan
| 1Gambar konduktor berbentuk | Untuk memeriksa ukuran konduktor dan sudut ukuran R |
| 2Gambar laminasi armature | Untuk memeriksa adpation dari kawat dibentuk yang akan dimasukkan ke slot armature dengan mesin atau dengan tangan |
| 3. Sampel rebar dengan kawat terbentuk dimasukkan | Untuk memeriksa dan memproduksi alat sesuai dengan sampel yang sebenarnya |
Silahkan klik gambar di bawah untuk melihat video
