20, 28,35,42, 57 seri stepper motor stator mesin penggulung dengan empat jarum BLDC penggulung
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Condition: | New | Needle No.: | Two needles wind 2poles per time |
|---|---|---|---|
| Working station: | Single station 8poles can be wound 4times | Winding Speed: | 300RPM To 500RPM according Wire Gauge |
| Automatic Type: | Fully Automatic | Machine Color: | White or Per Customer Requirement |
| Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |
20, 28,35,42, 57 seri stepper motor stator penggeli mesin dengan empat jarum BLDC penggeli
Aplikasi:

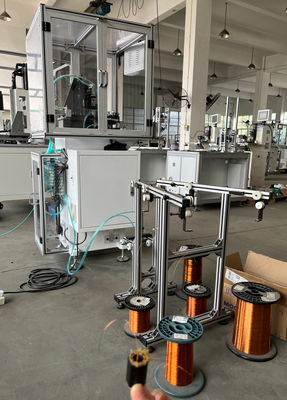

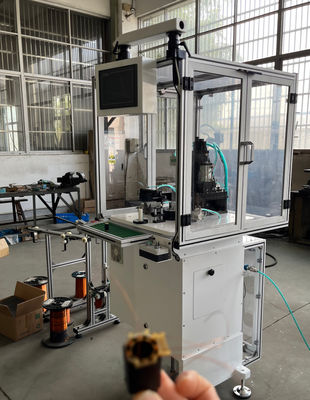

Mesin penggulungan jarum stepper motor WIND-1B-TSM dapat menggulingkan 2 slot sekali,
menutupi 6 tiang, 8 tiang, 9 tiang, 10 tiang, 12 tiang, 14 tiang, 18 tiang
Keuntungan:
Cepat dan fleksibel, step motor stator jarum lilitan dengan 2 slot lilitan setiap kali
2 Nozzles penggulung bekerja sebagai dua stasiun BLDC stator penggulung dan stabil dari 2 stasiun penggulung mesin
Parameter:
Diameter kawat: 0,08 ~ 0,8mm
ID stator: 15mm ~ 65mm
Tinggi tumpukan:7-100mm
Berbalik No.0-9999
Opsi operasi: step/Auto
Stator tiang: 6 tiang, 8 tiang, 9 tiang, 10 tiang, 12 tiang, 14 tiang, 18 tiang (Disesuaikan)
Tekanan udara:0.5 ~ 0.7MPa
Kekuatan: 1 kW, fase tunggal, AC220V 50/60Hz
Berat: sekitar 450 kg Dimensi: 1600 ((L) x 1000 ((W) x 1500 ((H) mm
Konfigurasi:
Mitsubishi PLC
Layar sentuh antarmuka manusia-mesin tertanam
Motor stepper bertenaga tinggi
Silinder udara
|
Karakteristik mesin penggulung stator tipe 1:
|
Konfirmasi: ya/tidak.
|
||
| 1 | Diameter tabung stator | 70 mm | Ya. |
| 2 | Lebar tabung stator | 15 mm | Ya. |
| 3 | Jumlah sumbu | 4 minimal | Tidak ada |
| 4 | Toleransi koordinat garis | ±0,01 mm | Ya. |
| 5 | Toleransi koordinat sudut | ±0,5 menit sudut | Ya. |
| 6 | Pitch poros | minimal 100 mm | Ya. |
| 7 | Kecepatan penggulung | 10 60 angin prm | Ya, 350~400 rpm |
| 8 | Stator maksimum. Diameter luar | 63 mm | Ya. |
| 9 | Stator Diameter dalam | Tidak ada batas | > 15 mm |
| 10 | Panjang maksimum stator dengan bagian depan | Minimal 80 mm | Ya. |
| 11 | Panjang minimum stator dengan bagian depan | 15 mm | Ya. |
| 12 | Slot stator | Tidak ada batas | Tidak, tidak.6,8,9,10,12,14, 18 slot |
| 13 | Lebar slot minimum | 0,8 mm | Ya. |
| 14 | Diameter kawat kerja | 0,063 0,315 mm (kembar) | Ya. |
| 15 | Jumlah spindel | 2 | Tidak, 2 nozzles, 1 spindle |
| 16 | Jumlah peregangan | 2 | Ya. |
| 17 | Modus kontrol | Laptop dengan Software | NO,PLC dan HMI |
| 18 | Sumber daya listrik | 3~380 V (±15%), 50 Hz, 2 kW | NO,1~220V,50Hz,1.5KW |
Pertanyaan dan Jawaban:
1.Jenis penggulung jarum stator apa yang harus kita pilih untuk stator kita?
Tmesin penggulungan jarum stator WIND-1B-TSM sangat cocok untuk penggulungan motor stepper dengan
8 kutub
Mesin Winding, Indexing dan Pemotongan secara otomatis tanpa arraying untuk slot tingkat pengisian tidak stator tinggi
Mesin penggulung WIND-1B-TSM dengan penggulung tidak menyusun perangkat indeksasi otomatis dan sudut
perangkat swing cam sangat cocok untuk memutar kawat besar dan kecil, angkat atau ringan BLDC motor stator
2.Bagaimana pelatihan untuk mengoperasikan mesin stator lilitan?
Untuk pelatihan mesin, biasanya Anda mengirim satu orang insinyur ke pabrik kami untuk memeriksa sebelum pengiriman,
WIND-1B-TSM bukan mesin yang rumit, jika insinyur Anda memiliki pengalaman maka Anda tidak perlu
Datang dan kita bisa mengambil beberapa video untuk Anda mengoperasikan
3.Apakah mesin dari Anda dihidupkan dan dioperasikan?
Ya, mesin dihidupkan dari sisi mesin untuk daya pada mesin dan
Mulai, tombol darurat, otomatis / Langkah beralih untuk mengoperasikan mesin
4.Aku tidak punya stator luka, kenapa kau butuh stator luka?
Stator luka bisa menunjukkan Shanghai Wind Automation
diagram penggulung yang mencakup jalur penggulung, kawat jembatan, kawat terminal,
Jika Anda tidak memiliki stator luka, tolong berikan gambar penggulung
Sampel dan gambar di bawah ini diperlukan untuk pembuatan dan pengoperasian mesin:

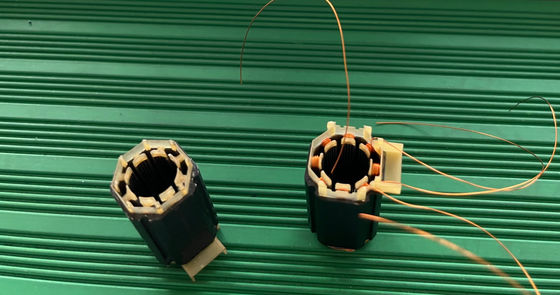

1. Stator tumpukan 5pcs tanpa gulungan dengan tutup isolasi atau kertas isolasi
2. luka stator 1pc
3Kawat tembaga 1 gulungan cukup untuk memutar 10 stator
4Gambar laminasi stator dan gambar lilitan
Motor stepper membagi rotasi penuh rotor ke dalam sejumlah ukuran yang sama
untuk dengan cepat memposisikan beban dan menahannya di salah satu langkah ini.
Motor DC tanpa sikat ini menawarkan posisi yang cepat dan tepat dan torsi tahan yang luar biasa.
Teknologi stepper memungkinkan penggunaan pengontrol loop terbuka yang menyederhanakan desain mesin dan
Mengurangi total biaya dibandingkan dengan sistem servo motor, ini berkinerja tinggi, tanpa sikat, pemeliharaan
Motor stepper bebas memberikan kontrol gerakan yang tepat dan sangat hemat biaya.
Anda memproduksi motor stepper, Wind Automation memasok mesin manufaktur motor.
