Armature Winder Rotor Winding Machine Dua Flier Slotted Commutator PMDC Motor

Cina Armature Winder Rotor Winding Machine Dua Flier Slotted Commutator PMDC Motor pemasok

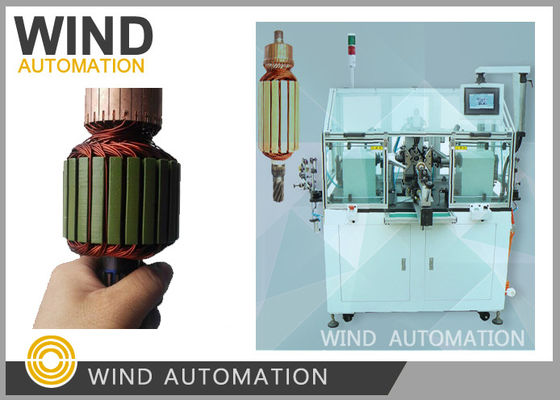

Gambar besar :  Armature Winder Rotor Winding Machine Dua Flier Slotted Commutator PMDC Motor

Detail produk:

Tempat asal: Cina
Nama merek: WIND AUTOMATION
Sertifikasi: Main parts CE
Nomor model: WIND-ST-TD2B

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 PC
Harga: Negotiable
Kemasan rincian: Kotak kayu poli cocok untuk pengiriman laut dan udara
Waktu pengiriman: 45 hari kerja
Syarat-syarat pembayaran: T/T
Detil Deskripsi produk
Tipe angker: Tipe relung jenis riser tidak jenis hook Manufaktur angker: Penyedot debu memalu armature perkakas listrik
Selebaran penggulung: Mesin penggulungan lap double flyer ganda Rentang kawat yang ditangani: Biasanya 0,20 ~ 1,2mm, mesin kawat Max ditangani 1,35mm (sekitar AWG16)
Tumpukan rotor armor: Tumpukan lurus atau miring dengan cara posisi awal yang berbeda Metode operasi: Langkah, Otomatis, JOG
Cahaya Tinggi:

mesin penggulung kumparan armature

,

Mesin Penyeimbang Dinamis

Dua Flier Slotted Commutator PMDC Motor Armature Winder Rotor Winding Machine







Aplikasi:



Armature winder untuk armature komutator jenis slotted,Vacuum cleaner palu alat listrik

Armatur tipe Hook/Tang mudah untuk melakukan penggulungan armatur, sedangkan armatur dengan jenis slotted membutuhkan teknologi penggulungan yang lebih rumit,



Mengapa produsen motor menggunakan komutator slot?

Motor komutator berlubang dapat menggunakan bahan tembaga yang lebih sedikit dan berjalan lebih lama daripada motor komutator tipe tang





Keuntungan:



1. slot tipe armature dengan tipis, tebal kawat mesin bisa tempat tidur ditangani oleh mesin penggulung otomatis,



Mesin memiliki umpan balik yang baik dari memutar kawat kecil 0,25mm diameter armature



2. Memiliki adaptasi yang baik untuk slot jenis komutator dengan alur,



Tidak perlu bekerja dengan mesin slot khusus yang ditunjuk untuk memotong



3. Dapat umpan balik yang baik dalam aplikasi luas dari pelanggan



4. 98% tingkat hasil di atas dijamin ketika kualitas slot komutator yang baik



5Sampai sekarang ini adalah mesin terbaik di Cina untuk memutar armature jenis slotted







Fitur:

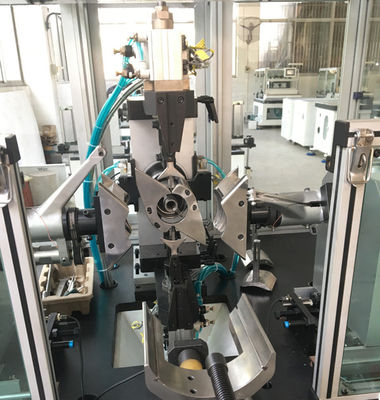

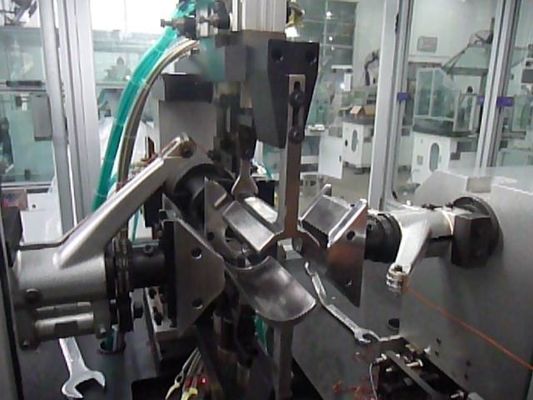

Penggambaran lap dengan kawat double flyer



Jangkauan gauge



Biasanya0.20 ~ 1.2mm, Max kawat mesin ditangani 1.35mm



(sekitar AWG16)





Jenis komutator armature



Tipe relung jenis riser tidak jenis hook





Otomatis atau semi-otomatis



Anda hanya perlu untuk memuat dan melepaskan armature, tindakan lain seperti



Hooking, winding, indexing dan pemotongan diikat dengan mesin



secara otomatis









Winding dan pengelasan adalah dua proses yang paling improtant dalam membangun motor, WIND-ST-TD2B pengelasan



mesin ini terutama untuk otomatis lap penggulung slot jenis komutator armature sebagai di bawah ini

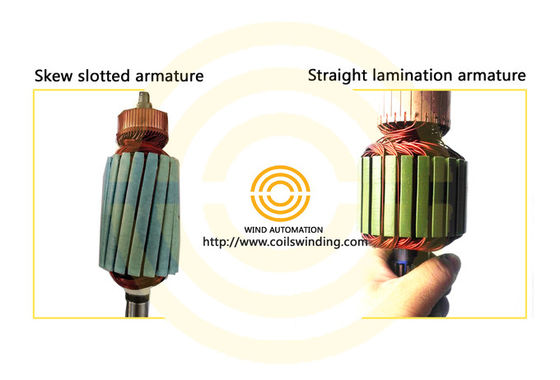

Komutator berlubang lurus stack armature dan skew lamination rotor oleh armature winderArmature Winder Rotor Winding Machine Dua Flier Slotted Commutator PMDC Motor





Pertanyaan dan Jawaban:





T:Relasi ukuran kawat dan ukuran slot kawat (panjang,lebar dan kedalaman)?



A: slot kawat harus memiliki ruang yang cukup untuk kawat untuk tinggal di dalam kawat ukuran 17AWG (1,15 mm),



Slot: lebar pisau 1.143, panjang = 7,14 mm, kedalaman = 5,95 mm



dan kita pikir jika kedalaman lebih besar, kawat dapat memperoleh lebih banyak ruang untuk tinggal di dalam slot,



sementara kedalaman lebih, panjang lebih juga,





T: Bagaimana penyelesaian jika ada masalah pengindeksan?



A: Bisakah Anda periksa apakah komutator ditekan secara konsisten setiap kali pada saat yang sama



Lokasi menurut tumpukan armature?



Tanda-tanda saksi pada komutator konsisten.



Karena armature komutator dan posisi tumpukan sangat penting untuk mengindeks secara konsisten



Bagaimana cara melakukan tes lubang pin untuk armature luka untuk memverifikasi kualitas armature luka?



    Langkah operasi untuktes lubang pin garam untuk kawat enamel.



1.Siapkan sampel kawat tembaga atau armature luka sesuai dengan persyaratan


2. Sambungkan catu daya, beralih pada daya, menyesuaikan voltase DC meter tombol pengaturan,



nilai tegangan adalah 12V.


    3Sampel kawat tembaga atau luka direndam dalam 0,2% konsentrasi larutan garam.



(utama bahannya adalah air, garam, alkohol murni, fenolftalein, 3%)


Dalam sampel, elektroda negatif yang terhubung dengan catu daya DC, daya DC yang terhubung dengan



Solusi positif.


4Dalam satu menit, perhatikan perubahan sampel, jika sampel tidak memiliki perubahan yang jelas, menunjukkan



bahwa sampel tanpa lubang jarum, jika merah dan fenomena menembus di sekitar sampel Anda



perlu memperhatikan, pada saat ini, menjelaskan lubang jarum, menghitung dengan hati-hati, ada fenomena



Ada beberapa lubang jarum.



5.Setelah percobaan, matikan daya dan mengambil sampel







Aku tidak tahu.Silahkan klik gambar di bawah untuk melihat video
