Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Metode Drive: | Lap winding 3 Servo motor | Jenis mesin: | Perkakas listrik, bor, palu, de ranhura, komutator alur |
---|---|---|---|
Metode berliku: | Gulungan Flyer bukan Gulungan Jarum | Stasiun: | Satu Stasiun dua Flyers |
Warna Mesin: | Putih atau Sesuai Kebutuhan Pelanggan | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |
Nomor NCM / Kode HS:: | Mesin Penggulung Kumparan 8479811000 | Ukuran kawat tembaga: | Max AWG16 1,3mm |
Cahaya Tinggi: | mesin penggulung kumparan armature,Mesin Penyeimbang Dinamis |
PMDC Rotor Riser Commutator Armature AWG16 Untuk AWG30 Tembaga Wire Winding Machine
WIND-ST-TD2B
Aplikasi:
Penggambaran armatur komutator tipe slot
WIND-ST-TD2B penuh otomatis rotor mesin penggulungan adalah mesin penggulungan fly ganda khusus
didesain untuk memproduksi rotor komutator tipe slot, yang cocok untuk penggulung kecepatan tinggi dari medium
mesin mengadopsi mekanisme pemotongan otomatis dan sisipan kawat bantu
mesin ini banyak digunakan untuk
perputaran DC dan rotor motor seri. diameter perputaran yang cocok 0,25mm ~ 1,2mm. digunakan secara luas dalam tipis
rotor slot garis kawat dan diameter besar rotor komutator jenis slotted, yang cocok untuk otomatis
penggulung alur slot yang bernomor ganjil dan genap.
Keuntungan Kompetitif:
1Untuk armature dengan kawat tembaga tipis,
Mesin memiliki umpan balik yang baik dari AWG30 ((0.25mm) kawat tembaga berdiameter armature
2Untuk armature dengan kawat tebal, mesin WIND-ST-TD2B dapat menangani AWG16 (1.35mm) armature
3.Tidak perlu bekerja dengan mesin slot komutator khusus yang ditunjuk
4. 98% tingkat hasil di atas dijamin ketika kualitas slot komutator yang baik
5. Sampai sekarang itu adalah mesin terbaik di Cina untuk memutar slot jenis armature
Parameter:
Sumber daya: 220V, 50HZ
Motor: Servo motor Mitsubshi 1000W yang berliku
Mengatur Mitsubshi 400W servo motor
Mengindeks Mitsubshi 400W servo motor
Diameter kawat:0.45mm ~ 1.25mm
Unit OD:70 ~ 250mm
Spindle: 0 ~ 1500 rpm
Belokan No.0-999
Tekanan udara: 0,5-0,7Mpa
Pneumatic: Airtac
Instruksi Penggunaan:
Secara manual menempatkan pada armature dan tekan 'Start' tombol, mesin akan melakukan penjepit, kait,membungkus, indeksasi
secara otomatis dan berulang sampai satu armature benar-benar melingkar.
Mesin penggulung WIND-ST-TD2B adalah untuk melakukan penggulung untuk armature dengan komutator tipe riser.
Ini memiliki flyer ganda untuk membuat penggulung dan dengan otomatis kawat pemotongan, struktur penjepit, membantu kawat
cara memasukkan untuk meningkatkan kecepatan gulungan.
Artikel | Nama | Jenis | Jumlah |
1 | Sabuk putar spindle | 165L | 1pc |
2 | Indeks sabuk putar | 182XL | 1pc |
3 | Sabuk | 102XL | 2 pcs |
4 | Fuse | RTperdagangan barang | 2 pcs |
5 | Fuse | RTperdagangan barang | 2 pcs |
6 | Roda kawat keramik | ¥6 | 2 pcs |
7 | Sensor | AL-13D-02 | 1pc |
8 | Sensor | AL-11RL-02 | 1pc |
9 | Bantalan V | 1pc | |
10 | FDS016 | 1pc | |
11 | Buil untuk kawat | 1pc | |
Alat | |||
Artikel | Nama | Jenis | Jumlah |
1 | Dalam kunci heksagon | 8 pcs | 1 set |
2 | Kunci terbuka | 13-16mm | 1pc |
3 | Sekrup berlubang | 1.5' | 1pc |
4 | Sekrup silang | 4' | 1pc |
5 | Kunci | 8 pcs | 1 set |
6 | Pinset | baja tahan karat | 1pc |
7 | Tang diagonal | 1pc | |
1pc |
Pertanyaan dan Jawaban:
Tanyakan:
Apakah mereka flyer-tipe mesin penggulungan?
mengatasi masalah mesin penggulungan tradisional yang telah dirancang untuk motor 2 tiang.
Koil penggulung dalam laminasi 4 kutub memiliki sudut yang lebih kecil daripada laminasi 2 kutub di seluruh laminasi
Oleh karena itu, mesin penggulung 4 tiang menggunakan sudut kawat yang lebih kecil untuk membimbing kawat magnet ke
Jadi, kawat akan duduk di sisi slot daripada duduk di
Untuk laminasi 2 tiang, kepala panduan lebih luas dan kawat dapat dipandu untuk meluncur
ke bagian bawah slot.

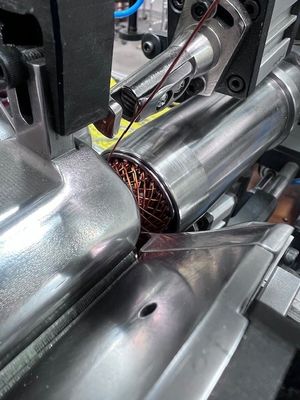

Jika Anda menggunakan mesin penggulung tipe flier pada armature 4 tiang atau 8 tiang, apakah Anda memiliki metode untuk membimbing
kabel ke bagian bawah slot pertama, kemudian pergi ke lubang slot - rapi dan rapi.
Jawabannya:
Silahkan klik gambar di bawah untuk melihat video
