Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Tipe angker: | Jenis pengait | Manufaktur angker: | Perkakas listrik, Mixer, Penyedot Debu, Pompa Oli Mobil |
---|---|---|---|
Slot armature: | Double Flyer Even Slots yang mencakup 12 slot, 16 slot, 24 slot, 28 slot, 36 slot | Jenis berliku: | Putaran berkelok-kelok, bukan gulungan gelombang |
Antarmuka Manusia Mesin: | Diagnosis Tampilkan di layar | Metode operasi: | Langkah, Otomatis, JOG |
Cahaya Tinggi: | mesin penggulung rotor,Mesin Penyeimbang Dinamis |

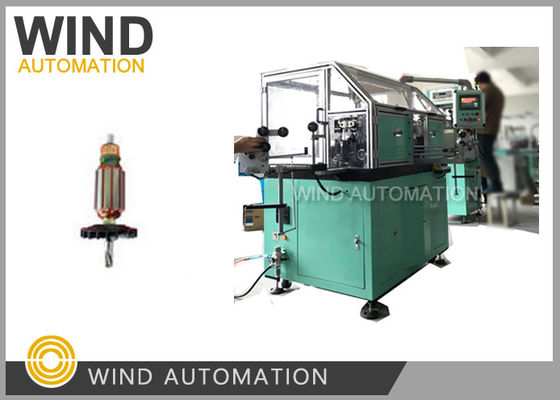

Dua Flyer Otomatis Mesin Winder Lap Winding Untuk Wiper Mixer Motor WIND-STR
Aplikasi:
Armature winder WIND-STR ini adalah mesin cepat flyer kumparan winding untuk produksi massal motor
manufaktur jenis kait komutator armature, mixer, vacuum cleaner, palu, alat listrik...
Prinsip Kerja:
Mesin penggulungan otomatis ini WIND-STR mengadaptasi struktur double flyers,2 pcsMitsubishiServo
motor drive dua flyer rotasi, dan 1pc Mitubishi indeksasi servo motor memastikan yang tepat
mengindeks.
Selama bekerja, tumpukan armature dikencangkan erat oleh sisi kiri dan kanan dua alat penggulung dan poros
alat penjepit. Ketika flyer berjalan, kawat melalui pemegang kawat, perangkat ketegangan kemudian masuk
spindle berongga, keluar dari roda geser kawat, maka kawat geser ke slot armature melalui flyer
Setelah langkah ini, armature ke slot untuk melakukan penggulung.

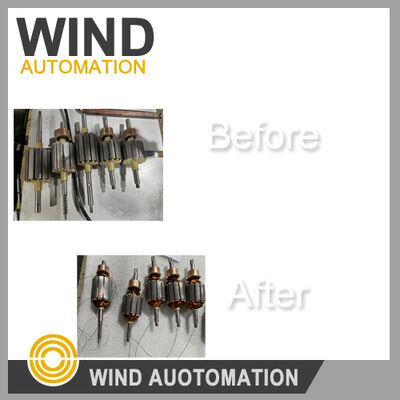

Armature double flyer winding machine WIND-STR mengambil konduktor dari dua gulungan kawat terpisah
Pada saat yang sama untuk menggeliat dua slot bersama.
kait komutator masing-masing, armature diindeks secara otomatis ke pasangan slot berikutnya untuk menjadi
luka.
Keuntungan:
1Gila.Cepat, dalam kondisi normal dapat angin dengan kecepatan 1000 ~ 1500rpm, mendapatkan satu bagian luka armature di
23s
2. Parameter berliku dapat diatur pada layar sentuh untuk armature yang berbeda, operasi yang mudah
sebagai 12 slot, 24 kait
12 slot, 12 slot
Rincian singkat:
Persyaratan pembuatan penggulung armatur |
Gambar laminasi armature, diagram penggulung
|
Aplikasi penggulung armature |
Motor mobil, motor mobil, motor Wiper, motor mixer
|
Jenis komutator armature |
Armatur jenis hook, bukan jenis slotted
|
Data parameter:
Jangkauan diameter kawat: 0,16 ~ 1,2 mm
Diameter armature: 20 ~ 85 mm
Panjang tumpukan: 10 ~ 70 mm
Diameter poros: 3 ~ 15 mm
Panjang poros: kurang dari 250 mm
Armature Slot: bahkan slot
Nomor belokan: 0~9999
Diameter komutator: 8~40 mm
Kecepatan berliku: 0 ~ 2500 rpm
Kekuatan motor penggulungan: 1.5KWX2
Kecepatan deteksi sudut: 0 ~ 3000 rpm
Daya motor deteksi sudut: 0,75KWX1
Tekanan pasokan udara: 4~6 Kg/cm2
Kekuatan total mesin: 4,0 KW
Tegangan: tiga fase AC 380V 50/60 Hz
Berat: 1250 Kg
Dimensi: 2000 (panjang) X1000 (lebar) X1800 (tinggi) mm
Ukuran paket 1800*1510*1920mm adalah sekitar 5,2 CBM
Kode HS: 8479811000
Bagian Utama:
Jepang Mitsubishi PLC
Jepang Mitsubishi atau Panasonic sistem kontrol motor servo
5.7 sistem layar sentuh berwarna
Silinder SMC
