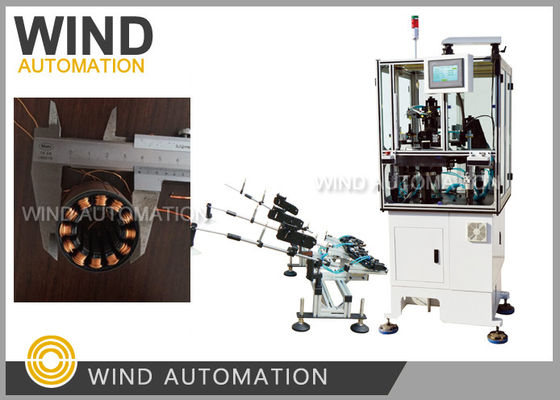

BLDC Motor Stator Coil Winding Machine Jarum Tipe Tiga Fase
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Kondisi: | Baru | Jenis berliku: | Pengelompokan Jarum Daripada Pengelompokan Flyer |
|---|---|---|---|
| Stasiun kerja: | Stasiun tunggal 3 Jarum Sebagai Penggulung Tiga Stasiun | Kecepatan Berliku: | 300RPM Hingga 500RPM sesuai Pengukur Kawat |
| Tipe Otomatis: | sepenuhnya otomatis | Warna Mesin: | Putih atau Sesuai Kebutuhan Pelanggan |
| Setelah penjualanKecepatan Berliku: | Insinyur tersedia untuk melayani mesin di luar negeri | ||
| Cahaya Tinggi: | mesin lilitan kumparan motor,mesin belitan kumparan stator |
||
Tiga Fase BLDC Motor Stator Coil Winding Machine Needle Type Not Flyer WinderWIND-3A-TSM
Aplikasi:
Jarum berliku BLDC stator dari Motor Tiga Fase seperti Mesin Jahit, kompresor AC,
Kompresor kulkas,pompa air aplikasi otomotif,motor pompa bahan bakar dengan 6 tiang, 9 tiang, 12 tiang
tiang atau 18 tiang
Keuntungan:
Aku tidak tahu.✔3 jarum angin 3 slot pada saat yang sama, lebih luas dapat menyelesaikan penggulung dalam3 kali untuk 9poles BLDC stator
Aku tidak tahu.✔ Dapat angin 6, 9, 12 kutub stator yang merupakan kelipatan dari 3slots
Aku tidak tahu.✔ Kecepatan gulungan dapat diatur untuk diameter kawat yang berbeda dari 0,08 mm hingga 1,2 mm,
dan stator berat atau ringan, tinggi tumpukan besar atau kecil, memiliki apasi yang baik tanpa limasi
Fitur:
Mesin penggulung stator motor tanpa sikat WIND-3A-TSMdirancang untuk memproduksi multi-pole 3phase stator
Jalurnya berliku berbentuk persegi,Ini melakukan kabel menggeliat dan arraying pada saat yang sama dan secara otomatis.
Slot jarum penggulung, susunan, indeksasi, tempat kabel jembatan, kabel potong sepenuhnya otomatis.
Parameter:
Diameter kawat: 0,08 ~ 1,2mm (AWG17 ~ AWG39)
ID stator: 15 ~ 65mm
Panjang inti:7-110mm
No. belokan 0-99999
Opsi operasi: step/Auto
Stator tiang: 6 tiang, 9 tiang, 12 tiang, 18 tiang (Disesuaikan)
Tekanan udara: 5 ~ 7 kg / cm2
Daya: 2 kW, AC220V 50/60Hz
Berat: sekitar 450kg
Dimensi: 1600 ((L) x1100 ((W) x1400 ((H) mm
Mesin penggulung stator BLDC WIND-3A-TSM menggunakan jarum untuk memutar gulungan ke stator secara langsung, tidak seperti
beberapa stator eksternal atau beberapa universal DC armature flyer mesin penggulung, kawat bergerak di slot saja,
Jadi untuk mesin penggulung jarum, harus ada cukup ruang untuk gerakan jarum.
Jika Anda perlu membeli mesin, Anda perlu memberitahu pemasok mesingambar stator Anda dan
tinggi, termasuk ukuran lebar slot yang penting untuk memeriksa ruang yang cukup untuk gerakan jarum.
WIND-3A-TSM winder jarum melakukan 3 gulungan sekaligus.
Beberapa produsen stator BLDC sedang mempertimbangkan untuk menggunakan slot miring di motor BLDC mereka, sebagai desain miring
mungkin memperoleh tingkat pengisian slot yang lebih baik dan fluks magnetik, sampai sekarang bahkan beberapa produsen mesin Italia dapat
Jadi jika Anda mempertimbangkan menggunakan miring, Anda mungkin harus melakukan kumparan
secara manual atau pilih mesin penggulung kumparan yang mahal.
Pertanyaan dan Jawaban:
1Jenis penggulung jarum stator yang harus kita pilih untuk stator kita dalam gambar dilampirkan?
Mesin penggulung WIND-3A-TSM dengan servo perangkat pengindeksan array penggulung
dan sudut swing cam perangkat sangat cocok untuk memutar stator Anda metioned dalam gambar,
sangat stabil dalam memutar kawat besar dan kecil, mengangkat atau ringan BLDC motor kompresor stator.
2.Bisakah Anda juga memperkirakan periode liking desain kami,Berapa banyak stator yang bisa kita produksi
dalam satu jam?
Menurut data lilitanmu, jumlah belokan 27, diameter kawat 0,8mm,
Kecepatan berliku yang kami sarankan adalah 300RPM, dan dibutuhkan sekitar 1 menit untuk mendapatkan 1pc luka stator,
Dalam satu jam Anda bisa mendapatkan lebih dari 60 pcs.
3Apa daftar bahan yang harus kita berikan untuk jejak mesin?
Sampel di bawah ini diperlukan untuk pembuatan dan pengoperasian mesin:
1Stator tumpukan 5 pcs tanpa penggulung
2. luka stator 1pc
3. Kawat tembaga 1 gulungan cukup untuk memutar 15pcs stator
Silahkan klik gambar di bawah untuk melihat video
