Mesin Penggulung Armature Wire Tembaga PMDC Rotor Riser Commutator

Gambar besar : Mesin Penggulung Armature Wire Tembaga PMDC Rotor Riser Commutator

Detail produk:

Tempat asal:	Cina
Nama merek:	WIND AUTOMATION
Sertifikasi:	CE
Nomor model:	WIND-ST-TD2B

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 PC
Harga:	Bisa dinegosiasikan
Kemasan rincian:	Palet
Waktu pengiriman:	60 Hari Kerja
Syarat-syarat pembayaran:	T/T

Kontak

Detil Deskripsi produk

Jenis Gulungan Kumparan:	Gulungan kawat pangkuan jangkar	Jenis mesin:	Perkakas listrik, bor, palu, de ranhura, komutator alur
Metode berliku:	Gulungan Flyer bukan Gulungan Jarum	Stasiun:	Satu Stasiun dua Flyers
Warna Mesin:	Putih atau Sesuai Kebutuhan Pelanggan	Setelah terjual:	Insinyur tersedia untuk melayani mesin di luar negeri
Nomor NCM / Kode HS::	Mesin Penggulung Kumparan 8479811000
Menyoroti:	mesin penggulung rotor , Mesin Penyeimbang Dinamis

Mesin Penggulung Kawat Tembaga AWG16 Hingga AWG30 Komutator Rotor PMDC Riser Armature
WIND-ST-TD2B

Aplikasi:

Penggulungan beralur

Keunggulan:

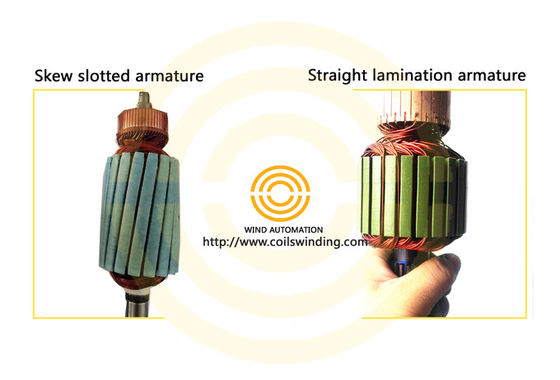

1. Untuk armature dengan kawat tembaga tipis,

Mesin memiliki umpan balik yang baik untuk penggulungan armature diameter kawat AWG30 (0.25mm)

2. Untuk armature dengan kawat tebal, mesin WIND-ST-TD2B dapat menangani armature AWG16 (1.35mm)

3. Tidak perlu bekerja dengan mesin slotting komutator khusus

4. Tingkat hasil 98% ke atas terjamin jika kualitas slot komutator baik

5. Sampai sekarang ini adalah mesin terbaik di China untuk penggulungan armature tipe slot

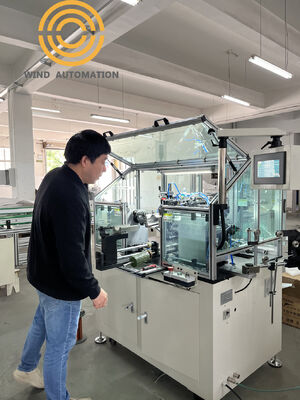

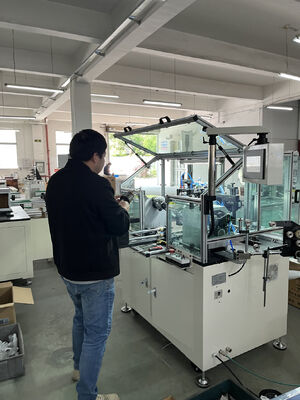

Mesin Penggulung Armature Wire Tembaga PMDC Rotor Riser Commutator

Parameter:

Catu daya: 220V, 50HZ

Motor: Motor servo Winding Mitsubshi 1000W

Motor servo Arraying Mitsubshi 400W

Motor servo Indexing Mitsubshi 400W

Diameter kawat: 0.45mm~1.25mm

Unit OD: 70~250mm

Spindel: 0~1500rpm

Jumlah Putaran 0-999

Tekanan udara: 0.5-0.7Mpa

Pneumatik: Airtac

Petunjuk Penggunaan:

Secara manual pasang armature dan tekan tombol 'Mulai', mesin akan melakukan penjepitan, pengait, penggulungan, pengindeksan

secara otomatis dan berulang hingga satu armature tergulung penuh.

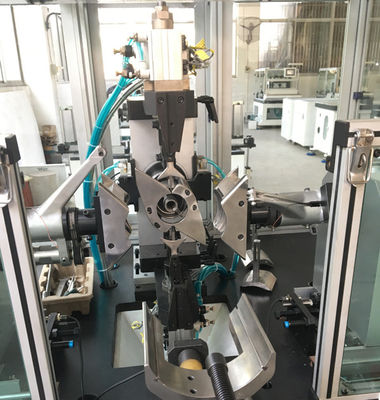

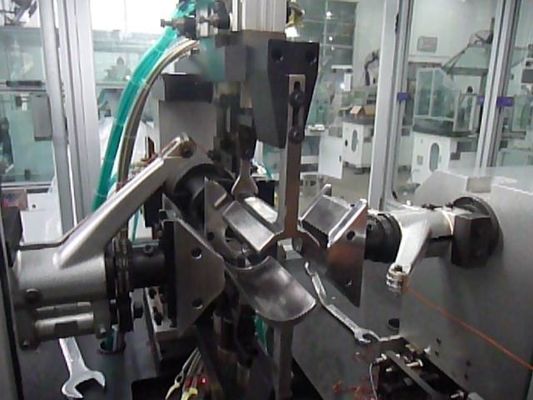

Mesin penggulung WIND-ST-TD2B digunakan untuk melakukan penggulungan untuk armature dengan komutator tipe riser.

Ia memiliki flyer ganda untuk melakukan penggulungan dan dengan pemotongan kawat otomatis, struktur penjepitan, membantu kawat

memasukkan cara untuk meningkatkan kecepatan penggulungan.

Item	Nama	Tipe	Kuantitas
1	Sabuk putar spindel	165L	1 buah
2	Sabuk putar pengindeksan	182XL	1 buah
3	Sabuk	102XL	2 buah
4	Sekering	RT18-32 2A	2 buah
5	Sekering	RT18-32 10A	2 buah
6	Roda kawat keramik	∮6	2 buah
7	Sensor	AL-13D-02	1 buah
8	Sensor	AL-11RL-02	1 buah
9	Bearing V		1 buah
10		FDS016	1 buah
11	Ember untuk kawat		1 buah

Alat
Item	Nama	Tipe	Kuantitas
1	Kunci pas segi enam dalam	8 buah	1 set
2	Kunci pas terbuka	13-16mm	1 buah
3	Sekrup beralur	1.5''	1 buah
4	Sekrup silang	4''	1 buah
5	Kunci pas	8 buah	1 set
6	Pinset	baja tahan karat	1 buah
7	Tang diagonal		1 buah
			1 buah
