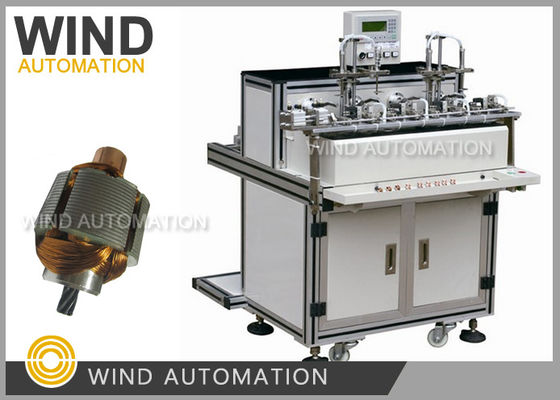

ODD Slot Micro Motor Armature Winding Machine Rotor Winding Machine Untuk 3 / 5 / 7 slot

ODD Slot Micro Armature Rotor Winding Machine Untuk 3,5 Slot WIND-ODD-4

Aplikasi:

Micro Motor dengan 3 slot, 5 slot, bahkan slot menutupi alat listrik, mainan,

Pompa mesin cuci kaca depan, alat penggerak kunci pintu, suku cadang mobil

Keuntungan:

1.Klem otomatis, lilitan otomatis, indeksasi otomatis, sudut komutator cangkuk otomatis

2Efisiensi tinggi, tdi sini adalah 4 stasiun kerja, 4 armature dapat digulung pada saat yang sama

3.Jangkauan diameter kawat adalah0.08 ~ 0.55mm (AWG23 ~ AWG40)

4. 98% tingkat hasil di atas dijamin ketika kualitas slot komutator yang baik

5. Sampai sekarang itu adalah mesin terbaik di Cina untuk memutar slot jenis armature

Parameter:

1Diameter kawat: 0,08 ~ 0,55mm(AWG23 ~ AWG40)

2Jenis armature: bahkan slot seperti 3,5 slot rotor

3Diameter armature: 8 ~ 25mm (0,315 'ke 1'')

4. Panjang tumpukan armature maksimum: 30mm

5Kecepatan mesin berputar: 0 ~ 3000 rpm

6.panjang poros maksimum: 70mm

7.Kekuatan nominal: ≤ 1,2 kW

8Tekanan pasokan udara: 0,4MPa sampai 0,8MPa

9. Tegangan: AC220V 50/60Hz

10.Suhu lingkungan kerja: 0°C~45°C

11Kelembaban lingkungan kerja: 10% ~ 60% (tidak ada kondensasi)

12.Ukuran mesin:1100*1200*1300mm

13Dimensi kemasan:1200*1200*1500mm

14. Berat mesin: 320kg

15. Berat kemasan: 430Kg

Informasi yang dibutuhkan saat Anda mengirim pertanyaan:

1Diagram lilitan termasuk diameter kawat

2Gambar laminasi armature

Di bawah ini adalah cara berliku dari rotor 5 slot untuk DC gear motor aplikasiiton:

slot 1 ke slot 3

Slot 2 ke slot 4

Slot 3 ke slot 5

Slot 4 ke slot 1

Slot 5 ke slot 2

Silahkan klik gambar di bawah untuk melihat video
