Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kondisi: | Baru | Barang uji: | STATOR |
---|---|---|---|
Stasiun kerja: | Stasiun Ganda | Jenis otomasi: | sepenuhnya otomatis |
Menguji tampilan konten item: | Hasil pengujian Tampilan intuitif di layar satu per satu | Layanan purna jual: | Insinyur tersedia untuk layanan luar negeri |
Cahaya Tinggi: | Peralatan pengujian tegangan tinggi,Penguji armature |

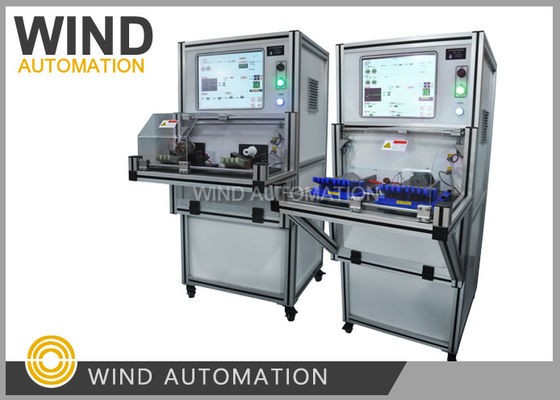

Dinometer BLDC Motor Stator Tester DC Resistance Induktansi Kebocoran Isolasi Hi-Pot Rotasi WIND-DTS-300
(1)Keuntungan kompetitif mesin tes stator
1. Tes Item Desain modular,
Setiap item pengujian termasuk resistensi DC, tes induktansi, uji tegangan, resistensi isolasi,
Hi-pot dimodulasi ke papan sirkuit pengujian terpisah.
2Mesin pengujian ini dikirim 15pcs untuk 20pcs setiap bulan untuk produsen motor.
(2)Titik Uji
1. Uji resistensi DC (termasuk uji keseimbangan 3 fase, uji keseimbangan fase)
Jangkauan uji: 0,001Ω--1000Ω
Sling uji: maksimal 4 sling (diperluas)
Keakuratan uji ulang: ≤±0,5%
Metode pengujian: Empat titik,dengan fungsi koreksi suhu lingkungan otomatis
Atau kompensasi suhu sensor inframerah (Optional)
Dapat menghilangkan perubahan resistensi yang disebabkan oleh suhu
2. Uji induktansi
Jangkauan pengujian:0.1μH 999H
Sling uji: maksimal 4 sling (diperluas)
Keakuratan uji ulang: ≤±1,0%
Metode pengujian: Empat poin memastikan akurasi
3Uji tegangan
Mengirimkan tegangan tinggi antara fase
Kondisi uji: AC 100V-3000V diatur
Puncak denyut nadi:0.5msec
Frekuensi pengambilan sampel:0 - 20MHz
Percobaan lingkaran: 4 lingkaran
Keakuratan uji ulang: < ± 2,5%
Metode penilaian:Dengan perbedaan luas ((Rasa sensitif terhadap induktansi dan kehilangan energi)
Bentuk gelombang standar adalah putih, bentuk gelombang OK adalah hijau, bentuk gelombang NG adalah merah
4. Resistensi isolasi
Kondisi pengujian: DC 500V / 1000V
Jangkauan: 0.1MΩ 1000MΩ
Toleransi: ±2,5%
5. Hi-pot (kekuatan dielektrik) AC 100-1000V
Waktu pengujian:1 ~ 10s (0,1s/waktu)
Jangkauan:0.1-20 mA
Toleransi: ≤ ± 2,5%
6. Uji arah rotasi
Beriringan arah jarum jam/ Berlawanan arah jarum jam
(3)Data Teknis
Titik uji
|
Resistensi DC/induktans
|
Gelombang
|
Resistensi isolasi
|
Hi-pot
|
Para set
|
1s/Loop
|
1 waktu / denyut nadi
|
1 s/ waktu
|
1s/waktu
|
Waktu pengujian
|
3s
|
1s
|
1s
|
1s
|
(4)Waktu Siklus
Sekitar 6 detik.
Kode HS:9030390000
