Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kondisi: | Baru | Pengontrol: | 4 sumbu CNC |
---|---|---|---|
Stasiun kerja: | Stasiun Tunggal | Pengukur Kawat: | Di bawah 0.8mm AWG24 |
Tipe Otomatis: | sepenuhnya otomatis | Warna Mesin: | Putih atau Sesuai Kebutuhan Pelanggan |
Setelah penjualanKecepatan Berliku: | Insinyur tersedia untuk melayani mesin di luar negeri | ||
Cahaya Tinggi: | Penutup jarum,mesin penggulung bldc |

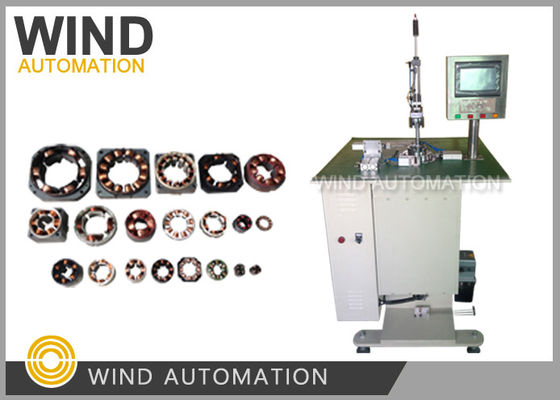

CNC 4 Axis Cam Indexing Thin Wire di bawah 0,5mm Stator Needle Winding MachineWIND-3-Needle
(1)Aplikasi
Motor hood, motor hair curler, motor servo, motor tanpa sikat, motor stepper, motor kipas,
Motor kipas tanpa bilah, motor kursi pijat, motor alat listrik dan jenis lain dari motor DC tanpa sikat.
(2)Keuntungan Kompetitif
Mesin ini bisa memutar 3 slot sekaligus.
(6 slot dalam 2 kali, 9 slot selesai dalam 3 kali)
(3)Parameter
Diameter kawat | 0.1mm sampai 0,8mm (AWG20 sampai AWG38) |
Stasiun kerja | Stasiun tunggal |
ID stator | 12mm sampai 80mm |
Stator OD | 20mm sampai 100mm |
Ketinggian tumpukan stator | 3mm sampai 70mm |
Slot | 2 sampai 24 slot |
Kecepatan | 0 sampai 500 rpm |
Sumber daya listrik | 220V,50Hz |
Dimensi | 800mm * 800mm * 1500mm |
Berat badan | sekitar 330KGS |
(4)Konfigurasi
Kontroler: 4 sumbu CNC
Stiker sekrup panduan: TBI
Layar sentuh: Weinview 7'
Motor utama (membengkok): Mige Servo motor 1.2KW
Motor Arraying: Shenli Reducer
Motor pengindeksan: Kangrun 34HY9401-32B step motor (cam drive)
Sensor: Panasonic
Sumber daya switch: Mean Well
Bantalan: NSK
Sampel di bawah ini diperlukan untuk pembuatan dan pengoperasian mesin:
1Stator tumpukan 5 pcs tanpa penggulung
2. luka stator 1pc
3. Kawat tembaga 1 gulungan cukup untuk memutar 15pcs stator
Aplikasi Biasa BLDC
Motor BLDC memiliki berbagai aplikasi, seperti otomotif, alat, kontrol industri industri,
Secara umum, BLDC dapat dibagi menjadi tiga tujuan utama berikut:
Aplikasi beban terus menerus, Aplikasi beban variabel, Aplikasi posisi
1. Aplikasi beban terus menerus
Jenis aplikasi ini terutama digunakan di bidang-bidang yang membutuhkan kecepatan rotasi tertentu tetapi memiliki rendah
persyaratan tentang akurasi kecepatan rotasi, seperti aplikasi seperti kipas angin, mesin pompa,
Biasanya jenis aplikasi ini relatif murah dan sebagian besar kontrol loop terbuka.
2. Aplikasi beban variabel
Kategori ini terutama mengacu pada aplikasi di mana kecepatan motor perlu berubah dalam batas tertentu.
Dalam aplikasi seperti itu ada persyaratan yang lebih tinggi pada karakteristik kecepatan tinggi dan dinamika
mesin cuci rumah tangga, pengering dan kompresor yang baik
Dalam industri otomotif, kontrol pompa minyak, pengontrol listrik, kontrol mesin dan
Alat elektronik juga merupakan contoh yang baik.
centrifuges, pompa, lengan robot, gyroscope, dan sebagainya.
digunakan untuk membentuk loop semi terbuka dan loop tertutup untuk kontrol. Ini membutuhkan algoritma kontrol yang kompleks,
Meningkatkan kompleksitas pengontrol juga meningkatkan biaya sistem.
3. Aplikasi Posisi
Sebagian besar aplikasi kontrol dan otomatisasi industri termasuk dalam kategori ini.
pengiriman, seperti gigi atau conveyor belt, sering dilakukan, sehingga sistem memiliki persyaratan khusus pada
respon dinamis dan torsi dari kecepatan motor, dan aplikasi ini mungkin juga perlu berubah
Motor dapat bekerja dalam kecepatan konstan, akselerasi, pengurangan
Fase-fase, dan mungkin perubahan beban selama fase-fase ini, sehingga ini menempatkan tuntutan yang lebih tinggi pada
Biasanya jenis kontrol ini menggunakan kontrol loop tertutup, bahkan dengan torsi, kecepatan, dan posisi
tiga loop kontrol. pengkode fotoelektrik dan beberapa peralatan sinkronisasi dapat digunakan
kadang sensor ini digunakan untuk mengukur posisi relatif dan
seringkali untuk mengukur posisi absolut. banyak kontrol proses ini, kontrol mekanis, dan
kontrol transportasi termasuk dalam kategori ini.
Secara umum, motor tanpa sikat memiliki rasio kecepatan/pusat yang tinggi, karakteristik dinamis yang baik, efisiensi tinggi,
umur panjang, kebisingan rendah, rentang kecepatan yang luas, dan kemudahan manufaktur dibandingkan dengan sikat konvensional
motor dan motor induksi. karakteristik yang sangat baik. khususnya daya output per unit volume
memungkinkan untuk digunakan dalam aplikasi yang sensitif terhadap ukuran dan berat.
membuat BLDC memiliki aplikasi yang sangat luas di bidang kontrol industri, industri otomotif,
aerospace dan sebagainya!
