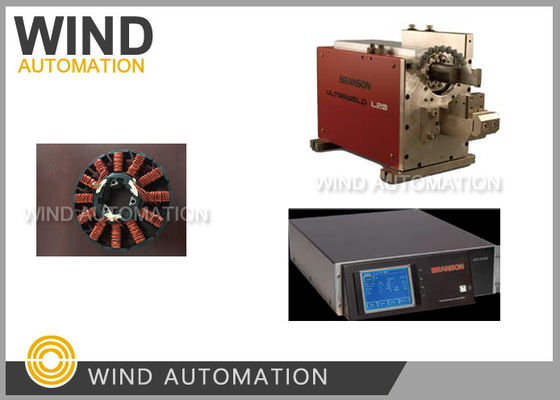

Wire Soldering Commutator Fusing Machine Ultrasonic Wave Metal Welding Untuk Stator Mobil

Ultrasonik Gelombang Logam Pengelasan Untuk Mobil Stator Wire Soldering Fusing Machine

(1)Aplikasi

Bahan logam

(2)Keuntungan

1. resistensi pengelasan adalah 1/3 dari metode pengelasan umum atau reset press

2. Tidak ada panas melukai permukaan benda kerja

(3)Parameter

(4)Fitur

Parameter teknis peralatan:

Daya nominal: 4KW

frekuensi resonansi: 20KHz + 300Hz

rentang amplitudo yang dapat disesuaikan: 1um~ amplitudo maksimum

rentang tekanan yang dapat disesuaikan: 5 ~ 70psi

Waktu pengelasan: 0,5+0,1s

Siklus pengelasan: 1,8+0,3s

ukuran garis besar (unit: mm): 374 (L) X262 (W) X329 (H)

berat perangkat: 23Kg

Jalur silinder: 48mm

parameter generator ultrasonik:

antarmuka operasi: layar sentuh

daya: 4KW

ukuran garis besar (unit: mm):564 (L) X444 (W) X142 (H)

berat: 16Kg

arus nominal: 22A

tegangan nominal: 220V (pelanggan menyediakan 220V + 10% ~ 7% catu daya,

dan tidak ada regulator tegangan yang diperlukan dalam rentang tegangan ini).

parameter lainnya:

diameter antarmuka trakea: udara terkompresi kering dan bersih 0,6MPa. diameter antarmuka adalah 8mm

spesifikasi colokan listrik: colokan standar tiga lingkaran besar

bentuk antarmuka komunikasi: RS232/RS485

Diagram punggung PLC:

spesifikasi: tanduk ganda dan ukuran tanduk

Panjang jalur koneksi dari 4.3.6 kotak kontrol dan bingkai adalah 5M
