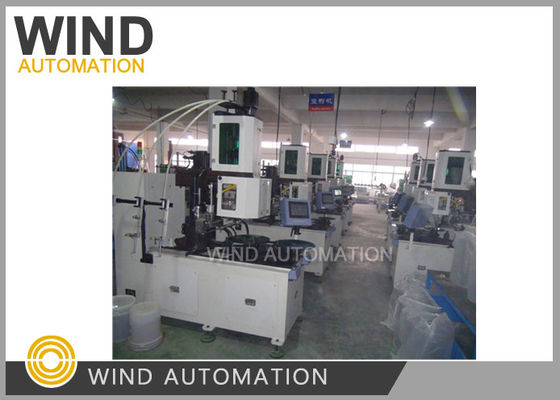

PSC Stator Coil Winding Machine 1-Station atau 2-Station Smart Foot Print
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Penggulung kumparan stator motor: | Dengan Servo System bukan tipe CNC | Bandingkan dengan coil winder umum: | Simpan kawat tembaga |
|---|---|---|---|
| Pengukur Kawat: | Min. Minimal. 0.1mm (AWG38) 0,1 mm (AWG38) | Jenis otomasi: | Penarikan vertikal sepenuhnya otomatis dengan perangkat putar |
| Warna Mesin: | Putih atau Sesuai Kebutuhan Pelanggan | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |
| Cahaya Tinggi: | mesin belitan kumparan stator,mesin penggulung kumparan otomatis |
||
1-Stasiun atau 2-Stasiun PSC Stator Coil Winding Machine Smart Foot Print WIND-100-VW
Aplikasi:
WIND-100-VW mesin penggulung vertikal angin kumparan dan menempatkan kumparan untuk bentuk transfer (bentuk transfer dengan
kawat dapat dibakar di stator dalam proses operasi berikutnya mesin penyisipan curling dan kumparan)
Ini adalah fitur adalah efisiensi tinggi,simpan kawat tembaga dan cocok untuk slot kecil stator pembukaan dengan pengisian tinggi
tingkat, juga kawat tidak pecah selama operasi penyisipan (pengguna lokal umpan balik)
Keuntungan:
Ukuran mesin dan tinggi tumpukan stator tiang motor
1- Engineer mengkonfirmasi kapankedalaman mesin maksimum (depan ke belakang) adalah 70 ′′
2. 4,6,8 tiang stator tinggi tumpukan maksimum bisa 4,3'(110mm)
Mesin penggulungan dua stasiun kerja
1. kedalaman adalah sekitar 79 'karena ada dua stasiun kerja untuk bergantian lilitan,
2. kedalaman terkait dengan ukuran kumparan 48 frame PSC stator Anda
|
✓ Menghemat Bahan |
Simpan kabel Cooper karena tidak perlu untuk menghubungkan gulungan terpisah
|
|
✓Lantai sempit stator |
Kualitas lilitan konstan yang cocok untuk sisipan lilitan stator dengan tingkat pengisian tinggi
dengan lebar slot di atas1.36mm
|
|
✓Menyimpan biaya tenaga kerja |
Stator penggulung mesin angin kumparan langsung ke penggulung transfer mantan, operator
tidak perlu menempatkan gulungan di tempat, sebaliknya mereka hanya perlu menempatkan pada transfer
bekas pada mesin penyetelan penggulung
|
|
✓ Kualitas penggulung yang lebih baik
|
Dibandingkan dengan mesin penggilingan cnc biasa, WIND-100-VM tidak hanya
menghemat kawat tembaga, tetapi juga memastikan kualitas gulungan selama penyisipan ke
Stator, ada kabel penggulung tidak pecah selama proses operasi penyisipan
|
Parameter:
Diameter kawat:0.2~1.2mm
Min stator ID:40mm
Max stator OD:175mm
Panjang inti: 40 - 130 mm
Daya: 380V, 50/60KW
Berat: sekitar 1100kg
Dimensi: 1900 (L) x850 (W) x3200 ((H) mm
Tabel di bawah ini diperlukan ketika Anda mengirim pertanyaan
| Rincian stator | |||||||||
| Gambar laminasi | ID stator. (mm) |
OD stator. (mm) |
Slot No. | Ketinggian tumpukan (mm) |
Jenis kawat (tembaga/Al) |
Diameter kawat (mm) |
Sejalan nomor kabel |
Jumlah belokan per gulungan |
Pitch gulungan |
