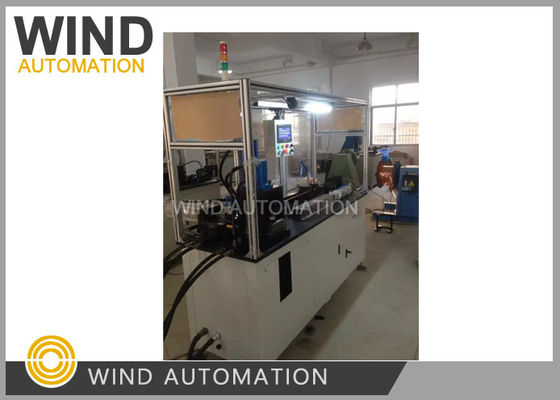

Mesin Penggilingan Winder Winding Machine WIND-AWF

Otomatis PenuhAPembuat Koil Armature (Hairpin) ANGIN-AWF

MProses kerja mesin

Mesin dapat secara otomatis membentuk hairpin dengan proses di bawah ini secara terus menerus,

Pelepasan kawat otomatis→ Pemberian kawat→ Pelurus kawat → Tekan kawat →

Pelepas enamel samping → Pelepasan enamel lebar kawat → Tarik kawat→Pemotongan kawat

→ Tekuk kawat→ Kawat pembentuk punch → pembongkaran,

Output: sekitar 3s’ hingga 5s’ per buah,

Perkakas dapat diubah dengan mudah untuk enam koil armature

1 – M154104458

2 – M154097736

3 – M154038444

4 – M154103929 Bentuk Kawat Enamel harus diubah menjadi bentuk kawat telanjang

5 – M154105507 Bentuk Kawat Enamel harus diubah menjadi bentuk kawat telanjang

6 – MBD-7G

Konstruksi Mesin

1. Perangkat pelepasan kawat otomatis

2. Mekanisme pelurus kawat,

Terdiri dari dua set roda pemandu arah X,Y yang meluruskan

Dan silinder, silinder menarik kawat untuk meluruskannya.

3. Mekanisme pemberian kawat

Motor servo Delta menggerakkan modul pemberian kawat untuk memberi makan kawat,

panjang pemberian kawat dapat diatur pada layar,

dan Panjang pemberian kawat maks. adalah 500mm

4. Mekanisme pelepasan enamel

Pelepas enamel terdiri dari dua struktur,

Pelepas enamel samping dan pelepasan enamel lebar

Pelepas enamel samping menggunakan 3 buah pisau Gem berputar untuk mengelupas enamel di samping

Pelepas enamel lebar menggunakan dua pemotong untuk menggores ke arah yang berlawanan

dan mengontrol/membatasi kedalaman goresan

Fungsi pelepasan Enamel dapat Diaktifkan/Dinonaktifkan pada layar sentuh.

5. Mekanisme pemotongan

Mekanisme pemotongan terdiri dari perangkat penekan kawat dan pemotong kawat,

Sebelum memotong, tekan silinder kawat dan tekan perkakas untuk menekan kawat agar tidak bergerak,

Dan kemudian potong kawat dengan empat pemotong, pada saat yang sama dapat menghilangkan gerinda jika terjadi

6. Mekanisme pembengkokan kawat

Terdiri dari perangkat penekan kawat dan perangkat pembengkokan yang digerakkan oleh silinder

dan perangkat pembentuk punch yang digerakkan oleh sistem hidrolik.

Setelah pembentukan, membongkar hairpin secara otomatis saat silinder pembengkokan kawat kembali.

Simens atau Delta PLC

Motor servo Delta

Layar sentuh Weinveiw

Silinder Airtac

Berat: sekitar 850Kg

Dimensi mesin: 1.800mm x 750 mm x 1800mm³

Mesin dan perangkat pelepasan kawat harus memiliki jarak 3000mm
