Detail produk:
|
Kondisi: | Baru | Penggambaran koil lapangan: | Wire feed, wire straighten, bend star, wire feed, bending, |
---|---|---|---|
Efisiensi Berliku: | 15 sampai 30's per potongan, 2000 pcs per 8 jam | Rotasi: | Servo motor Delta atau Simens |
Pengontrol: | PLC | HMI: | Layar dapat mengatur parameter |

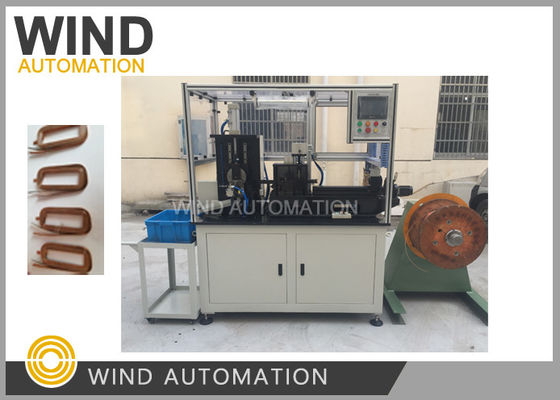

Secara OtomatisFIeld coil windingmesin WIND-PCW-F3
Mproses kerja mesin
Mesin dapat secara otomatis memutar koil lapangan dengan proses di bawah terus-menerus,
Pengisian kabel otomatis→ penggaris kabel → terminal start bend→ pengisian kabel I,→membengkok→memberi makan kawat II→mempers kabel ke alat→membentuk→memberi makan kertas dan memutar penggulung→memotong kawat→memotong kertas→membentuk memutar→membongkar,
Output: sekitar 15-30 pcs per potongan, sekitar 2000 pcs per shift/8 jam
Konstruksi Mesin
1Mekanisme meluruskan kawat,
Terdiri dari arah X,Y dua set panduan roda meluruskan
Dan silinder, silinder menarik kawat untuk meluruskannya.
2. Mekanisme pemasangan kawat
Servo motor Delta drive kabel modul makan untuk memberi makan kabel,
panjang kabel makan dapat diatur pada layar, dan kawat slotting batas dapat memastikan
jejak kabel itu benar
3Memulai mekanisme lentur terminal
Gunakan silinder untuk menggerakkan katrol untuk membengkokkan terminal awal,
Arah lentur bisa kiri atau kanan
4. Mekanisme lentur kawat
terdiri dari perangkat kawat pers dan perangkat lentur,
arah lentur bisa kiri atau kanan
Dengan Cutter khusus khusus untuk koil lapangan
Mekanisme penggulung kumparan terdiri dari perangkat kawat pers yang digerakkan oleh silinder,
Perangkat rotasi yang digerakkan oleh servo motor Delta dengan bagian transmisi reduktor,
Alat, alat pengikat perangkat, alat ejeksi.
Mekanisme makan kawat memberi makan kawat melengkung ke posisi tetap alat,
perangkat kawat tekan mulai menekan kawat, putaran perangkat putaran,
ketika memutar ke posisi yang ditetapkan kertas akan diberi makan,
dan terus berputar ke posisi yang ditetapkan, dan memotong kertas, berputar untuk memutar gulungan.
Perangkat alat penjepit longgar, finshed kumparan keluar dan diulang dari awal.
7Perangkat panduan kertas
Terdiri dari rak kertas, motor pemasangan kertas dan perangkat pers kertas
8Bingkai mesin adalah Aluminium dengan kaca organik
Simens atau Delta PLC
Servo motor Delta
Layar sentuh Weinveiw
Berat: sekitar 650KgUkuran mesin: 1.500mm x 900mm x 1700mm3
