Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Aplikasi: | Motor Sikat 12V,24V DC | Waktu siklus: | 0.4 detik per slot dengan servo motor press |
---|---|---|---|
Ukuran kawat peleburan: | Dari 0,01 mm sampai 1,20 mm untuk jenis armature | Perangkat pendingin las: | Dengan perangkat pendingin air terpisah |
Penyesuaian mudah: | Pengoperasian dan pengaturan pengelasan mudah bagi operator | Pengelasan kawat besar rentang diameter: | Dari 0,01 mm sampai 1,20 mm untuk jenis armature |
berat kotor: | 662KGS termasuk palet paket | Kualitas peleburan: | Arus sekring, waktu sekring, tekanan, resistensi kontak |

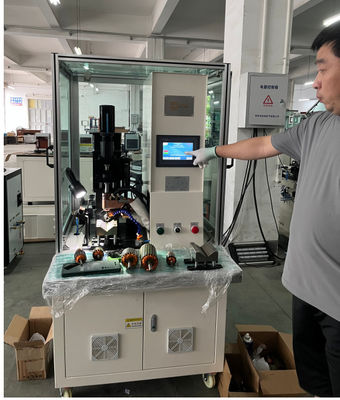

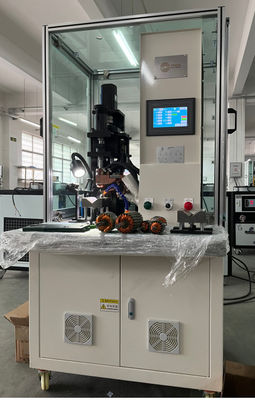

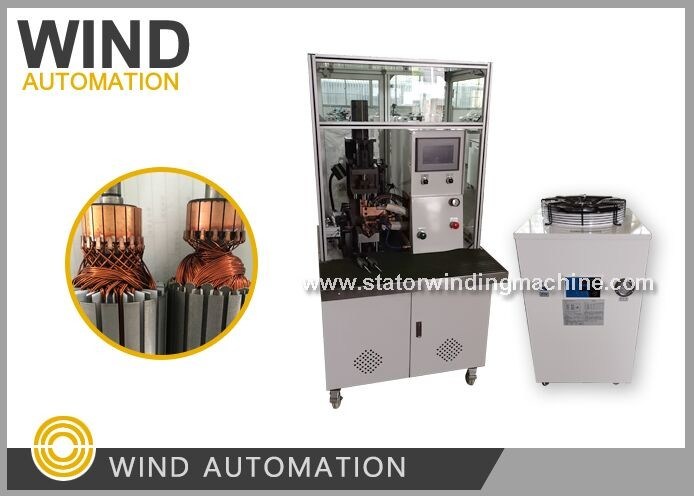

DC Power Supply Spot Welding Machine Untuk Armature Commutator Fusing Hot Staking WIND-DC-CW003
(1)Aplikasi:
Armatur motor PMDC dengan komutator hook, komutator riser
(2)Keuntungan:
Kualitas Fusing Dijamin |
Mengembangkan sendiri frekuensi tinggi 15KHz pasokan listrik memastikan konstan
Kualitas peleburan
|
Penerapan yang luas |
TembagaAdaptasi lebar kawat dari 0,01mm ~ 1,20mm ((AWG44 ~ AWG17)
|
Mudah Dioperasikan |
Mudah bagi operator,
dan WIND-DC-CW003 mendapatkan urutan paling berulang di antara mesin las
|
(3)Pertanyaan dan jawaban dari mesin pemateran fusi:
1- Apakah setiap segmen dapat disesuaikan dengan arus dan waktu?
--- Saya pikir pertanyaan Anda adalah tentang mencapai bahkan dan konstan kualitas fusi untuk setiap segmen,
Mesin catu daya DC dengan arus keluar requency tinggi adalah bahkan dan konstan, dapat memastikan bahkan kualitas las,
Pada layar pengaturan parameter mesin, ada 6 bagian pengelasan arus dan waktu pengaturan untuk armature dengan banyak kait seperti 63 kait,
dan untuk komutator 24 hook Anda dapat membagi parameter las ke 3 tahap dengan mengatur Bar. no. sebagai 1 + 22 + 1 = 24 atau membagi pengaturan untuk mengatur 1 + 1 + 1 + 2 + 3 + 16 = 24
mempertimbangkan waktu pemanasan untuk elektro rod dan situasi aktual,
Dalam produksi yang sebenarnya, beberapa pengguna hanya mengatur Bar No. di Bagian1 sebagai 24,
2- Bagaimana jarak elektroda dikontrol?
--- Jarak yang disarankan adalah sekitar 1,5mm untuk 2mm, harus lebih dari 1mm jika komutator OD memiliki beberapa perbedaan
Anda dapat memeriksa dengan komoditi ketebalan 1.5mm sebagai gauge colokan
3- Apakah ada penguasa untuk mengukur dan mengembalikan jarak ini?
--- Belum penggaris, hanya operator mengamati,
4- Bagaimana tekanan yang diterapkan oleh elektroda pada kait diatur dan dikendalikan?
--- Dengan ukuran yang berbeda dari Press Spring tekanan dapat disesuaikan, untuk kontrol kasar dengan spring, untuk kontrol ringan dengan sekrup di atas
dan tipe terakhir WIND-TMI-3 dengan servo motor untuk mengatur tekanan
5- Apakah ada sel beban untuk mengontrol tekanan ini?
--- Belum
Mesin pencet servo dan hidrolik Wind Automation untuk komutator,
penempatan poros memiliki jenis ini sel beban yang dapat mengontrol dan menunjukkan tekanan,
Kami menerapkan ini ke mesin fusi baru WIND-TMI-3 dengan tekanan perangkat servo nanti,
Ini akan diterapkan untuk pengguna lokal yang membutuhkan pertama
6- Bagaimana arus fusi dikendalikan, apakah tetap konstan?
--- Fuse arus konstan dikendalikan oleh tegangan
7- Apa langkah-langkah dari siklus fusi, bagaimana setiap bagian dari siklus ini disesuaikan?
--- Fusi siklus adalah elektroda menyentuh komutator kait, kemudian tekan komutator kait, menahan tekanan dan melepaskan
Silahkan periksa grafik siklus fusi pada foto dilampirkan
Siklus ini terkait dengan empat faktor,
area permukaan kontak elektroda dan komutator hook, nilai tekanan, menahan waktu tekanan, tegangan fusi
Anda bisa mendapatkan siklus terbaik dengan kerja tim dari empat faktor ini,
Waktu siklus WIND-TMI-3 dapat mencapai adalah 0,4 detik per slot, tercepat di Cina mesin motor armature fusi sampai sekarang
Frekuensi tinggi 15KHz memastikan arus DC output murni, sementara beberapa mesin fusi 2KHz, 4KHz tidak frekuensi tinggi
Arus konstan dapat memastikan menyatu setiap segmen tanpa ragu-ragu, sehingga pasokan listrik DC lebih cepat dan menghemat listrik
8- Apakah ada tanda peringatan untuk fusi yang buruk?
--- Ya, mesin memiliki fungsi ini
(4)Mesin fusi Parameter:
Diameter kawat: 0,01 ~ 1,2mm
Armature OD: 20 ~ 100mm
Ketinggian tumpukan armature:10~100mm
Komutator OD:8~70mm
Sumber udara:5 ~ 7KG/cm2
Kekuatan las: 10 ~ 30KW
3 fase AC 380V 50 ~ 60Hz
Berat: sekitar 350KGS
Sumber daya fusi: Otomatisasi angin yang dikembangkan sendiri frekuensi tinggi 15KHz, 500~5000A
Sistem kontrol: Jepang Mitsubishi PLC
Kontrol indeksasi: Jepang Mitubishi sistem posisi servo Layar sentuh 7'
(5)Fitur:
1) Komutator titik mesin pengelasan konduktor hot staking Fusi untuk kawat tipis atau besar Frekuensi tinggi
Inverter weld dan komutator hot stacking dengan kawat kecil besar tipis dan kawat besar, dengan terpisah
perangkat pendingin air (berfungsi sebagai conditioner)
2) Operasi pengelasan terkait dengan tarea batang ungsten, tekanan, waktu pengelasan, nilai tegangan arus
3) Armature OD, ukuran poros terkait dengan perlengkapan
Rentang normal OD armature 20 ~ 60mm
Ukuran poros di bawah 160 mm
Mesin Fusing FAQ (Bagaimana memilih mesin pemasangan panas pengelasan yang cocok)
Pertanyaan Anda adalah tentang mencapai bahkan dan konstan kualitas fusi untuk setiap segmen,
Mesin catu daya DC dengan arus keluar requency tinggi adalah bahkan dan konstan, dapat memastikan bahkan kualitas las,
Pada layar pengaturan parameter mesin, ada 6 bagian pengelasan arus dan waktu pengaturan untuk armature dengan banyak kait seperti 63 kait,
dan untuk komutator 24 hook Anda dapat membagi parameter las ke 3 tahap dengan mengatur Bar. no. sebagai 1 + 22 + 1 = 24 atau membagi pengaturan untuk mengatur 1 + 1 + 1 + 2 + 3 + 16 = 24
mempertimbangkan waktu pemanasan untuk elektro rod dan situasi aktual,
Dalam produksi yang sebenarnya, beberapa pengguna hanya mengatur Bar No. di Bagian1 sebagai 24,
2Bagaimana jarak elektroda dikontrol?
Jarak yang disarankan adalah sekitar 1.5mm untuk 2mm, harus lebih dari 1mm jika komutator OD memiliki beberapa perbedaan
Anda dapat memeriksa dengan komoditi ketebalan 1,5 mm sebagai
3Bagaimana tekanan yang diterapkan oleh elektroda pada kait diatur dan dikendalikan?
Dengan ukuran yang berbeda dari Press Spring tekanan dapat diatur, untuk kontrol kasar dengan musim semi,
untuk kontrol ringan dengan sekrup di atas
4.Apakah ada sel beban untuk mengontrol tekanan ini?
Ya, aku tahu.
Wind Automation hidrolik dan servo mesin pers untuk komutator, penempatan poros memiliki jenis ini sel beban yang dapat mengontrol dan menunjukkan tekanan,
Kami menerapkan ini ke mesin fusi baru WIND-TMI-3 dengan tekanan perangkat servo,
Ini akan diterapkan untuk produsen motor lokal yang diminta terlebih dahulu.
5Apa langkah-langkah siklus fusi, bagaimana setiap bagian dari siklus ini disesuaikan?
Siklus fusi adalah elektroda menyentuh komutator kait, kemudian tekan komutator kait, menahan tekanan dan melepaskan
Silahkan periksa grafik siklus fusi pada foto pengaturan las
Siklus ini terkait dengan empat faktor,
area permukaan yang bersentuhan dengan elektroda dan komutator,
nilai tekanan, menahan waktu tekanan, tegangan fusi
Anda bisa mendapatkan siklus terbaik dengan kerja tim dari empat faktor ini,
Frekuensi tinggi 15KHz memastikan arus DC output murni, sementara beberapa mesin fusi 2KHz, 4KHz tidak frekuensi tinggi
Arus konstan dapat memastikan menyatu setiap segmen tanpa ragu-ragu, sehingga pasokan listrik DC lebih cepat dan menghemat listrik
6.Apakah ada tanda peringatan untuk fusi yang buruk?
Ya, mesin memiliki fungsi ini
Silahkan klik link di bawah ini untuk melihat video
