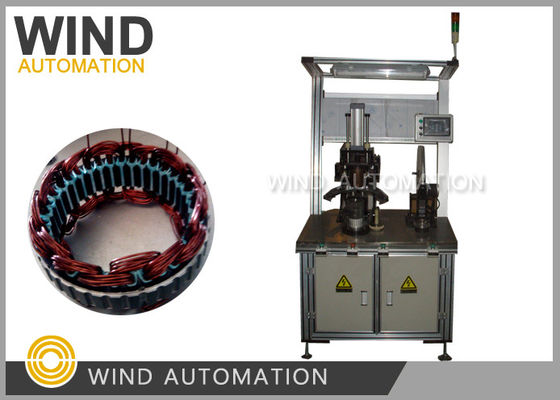

Generator Coil Winding Insertion Machine Setelah Alternator Coil Winder

Generator Coil Winding Insertion Machine Setelah Alternator Coil Winder

1. Proses operasi mesin penyisipkan

• Letakkan bentuk wedge pada alat penyisipkan wedge, tekan tombol start untuk mulai memotong dan memasukkan wedge.
• Letakkan bentuk wedge pada alat penyisipkan kumparan, dan kemudian tekan tombol start, wedge akan secara otomatis dimasukkan ke dalam alat.
• Tempatkan bentuk penggulung pada alat penyisipkan gulungan. secara manual mendorong kawat ke bawah. kemudian keluarkan bentuk penggulung
• Masukkan posisier ke dalam alat penyisipkan gulungan. Kemudian beban stator ((setelah kertas slot dimasukkan) ke dalam alat penyisipkan gulungan.
• Tekan tombol start, coil winding machine akan secara otomatis melakukan proses memasukkan coil dan wedge.
•
• Pengantar Stasiun
• Mesin ini mengadopsi pemakanan wedge langkah otomatis dan mekanisme pemotongan wedge otomatis.
• Dengan torsi senor dan overload sistem stop otomatis, itu dapat melindungi jarum cetakan dari kerusakan.
• Desain perubahan alat cepat dalam 20 menit.
• Semua saklar di mesin adalah saklar tombol.
• Waktu operasi adalah 45 detik.
• Ketinggian operasi adalah 1050mm.

•

  Konfigurasi Mesin Penempatan Koil

  Artikel	Merek
  Panduan	ABBA/TCP
  Sensor	Sakit.
  Servo motor	Mitsubishi
  PLC	Mitsubishi
  Layar sentuh	Mitsubishi
  Komponen listrik	Schneider
  Komponen Pneumatik	Serangan udara.



  Catatan:

  Mesin memasukkan kumparan ini mencakup rentang panjang tumpukan dalam 20-42mm.

• Tidak perlu mengubah alat untuk panjang tumpukan yang berbeda, tetapi penyesuaian mekanis.

Klik link di bawah ini untuk melihat generator stator gelombang penggulung sisipan video
