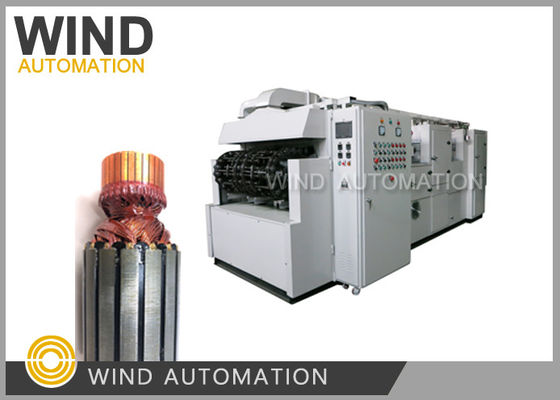

Sebuah Roll Dip Trickle Varnish System Untuk Lapisan Rotor Dan Berbagai Coil

: Gambar besar : Sebuah Roll Dip Trickle Varnish System Untuk Lapisan Rotor Dan Berbagai Coil

Detail produk:

Tempat asal:	Cina
Nama merek:	WIND AUTOMATION
Nomor model:	WIND-ZDG

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 PC
Harga:	Negotiable
Kemasan rincian:	Paket telanjang dimasukkan ke dalam wadah 20'GP
Waktu pengiriman:	60 Hari Kerja
Syarat-syarat pembayaran:	T/T

Kontak

Detil Deskripsi produk

Kondisi:	Baru	Isolasi armature:	Armature trickling/roll and dip
Ukuran rotor berhubungan dengan mesin:	Panjang poros angker, OD angker, tinggi tumpukan	Panjang mesin:	Terkait dengan ukuran armature, waktu pengerasan dan kebutuhan output
Sumber daya:	Listrik	Setelah terjual:	Mesin hampir tidak memerlukan perawatan

Sebuah Roll Dip Trickle Varnish System Untuk Lapisan Rotor Dan Berbagai CoilWIND-ZDG

Spesifikasi

Rantai utama mengadopsi rantai lurus khusus: jarak rantai = 76,2mm
Distribusi stasiun kerja: 120 stasiun kerja total, 15 stasiun pemuatan dan pengungkapan, 25 stasiun prapanas, 4 stasiun pendingin udara, 2 stasiun menetes varnis,Stasiun leveling 4pcs, 15pcs stasiun gel suhu rendah, 39pcs stasiun pengerasan, 15pcs stasiun pendinginan.
Perlengkapan ini mengadopsi Ø16 bor chuck, berlaku untuk dua model tipe armature.
Langkah 1 stasiun sekali. Waktu menetes varnish dan waktu siklus dapat diatur dan ditampilkan.
Bagian kerja mulai berputar sebelum hilang menetes, dan kecepatan diatur oleh inverter.
Bagian menetes varnis mengadopsi pompa peristaltik presisi, dilengkapi dengan 4 set pompa (dua pompa di kedua sisi kiri dan kanan).
Suhu kerja terowongan pengerasan dapat diatur (≤ 150 °C).
Perangkat pemanas listrik dilengkapi dengan kipas angin panas. tabung pemanas memiliki sirip dan memiliki durasi yang panjang (biasanya 5 sampai 8 tahun).yang aman dan dapat diandalkan.
Kontrol suhu mengadopsi instrumen kontrol suhu cerdas dengan fungsi alarm suhu tinggi, dan dapat secara independen mengontrol setiap zona pemanasan.
Peralatan ini dilengkapi dengan kipas pembuangan centrifugal, yang melakukan pengolahan knalpot dan knalpot di area menetes varnis dan area pemuatan & pengungsian.
Mesin dikendalikan oleh PLC, dan dapat secara otomatis menyelesaikan semua proses kecuali untuk memuat dan melepaskan.
Sumber daya: sistem empat kabel tiga fase, AC380V / 50Hz; total daya sekitar 38Kw.

Mkonfigurasi

PLC	Omron/Siemens (fakultatif)
Layar sentuh	Taiwan Weilun (warna 7,5 inci)
Instrumen kontrol suhu	Hong Kong Yudian (Xiamen)
Konverter frekuensi	Delta
Kontaktor/relay termal	Schneider
Relay Solid State	Hangzhou Xizi
Tombol/tombol/indikator	Schneider
Pompa peristaltik	Otomasi Angin

Outputperkiraan

Dengan asumsi bahwa waktu siklus adalah 90s dalam satu langkah, waktu pemanasan workpiece ≈38min, gel ≈23min, dan waktu pengerasan ≈60min; Jika Anda bekerja 10 jam sehari, mesin dapat menjalankan 3,3 lingkaran,tapi tidak ada output di lingkaran pertama, jadi

output harian = (3.3-1) lingkaran × 120 stasiun × 2 sisi = 550 buah

Jika waktu siklus dan jam kerja diubah, output akan berubah sesuai.

Pengiriman mesin

1. Berat, 4 Ton

2. Volume, Dimensi sekitar 5*1.5*2.1m (Biasanya kita memuatnya ke 20GP kontainer)

3. Hs kode,8514101000
