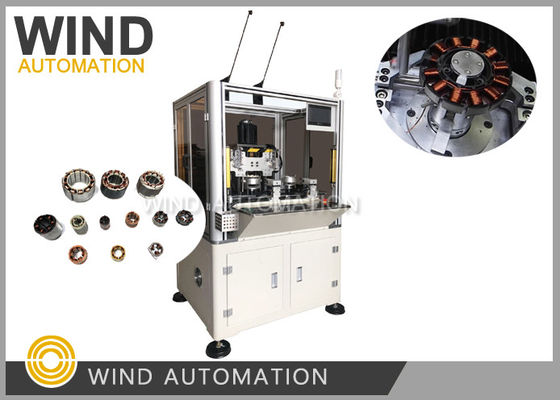

Outrunner Bldc Jarum Winding Machine 60RPM kabel paralel ke 600RPM kawat tipis
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Stasiun Penggulung: | Dua atau Empat Stasiun | OD Stator: | ø10~120mm |
|---|---|---|---|
| Tinggi Tumpukan: | 10~100mm | Kisaran Ukuran Kawat: | 0.1mm~1.0mm (AWG18 sampai AWG38) |
| Tipe Otomatis: | Sepenuhnya Otomatis dapat menangani kawat tipis kawat tebal | Warna Mesin: | Putih atau Sesuai Kebutuhan Pelanggan |
| Kecepatan Berliku: | 60RPM sampai 600RPM | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |
Outrunner Bldc Jarum Winding Machine 60RPM kabel paralel ke 600RPM kawat tipisWIND-IO-008
Outrunner stator bobot selalu dilakukan dengan flyer bobot,
Mengapa beberapa produsen motor mengambil keputusan untuk stator jarum penggulung mesin?
Karena penggulung jarum dapat mencapai kualitas penggulung yang lebih baik ketika tingkat pengisian slot tidak tinggi,
dan harus ada cukup ruang untuk jarum bergerak bebas,
(1)Aplikasi
Ini gulungan jarum dapat mengelilingi stator inslot dan stator outrunner,
dengan empat sumbuServo motor Yaskawa, Winder fleksibel dalam gerakan,
tindakan yangPengeboran, penyambungan, pembungkusan, dan pemotongan dilakukan secara otomatis
Kecepatan gulungan jarum berhubungan dengan ukuran kawat, ukuran stator dan tinggi tumpukan,
Maks. 500RPM ketika kawat adalah 0,1mm, stator kecil dan tinggi tumpukan kecil,
Min 60RPM ketika kawat besar, ukuran stator dan tinggi tumpukan besar,
(2)Keuntungan
1Dengan bergerak ke atas dan ke bawah nozzle dan memutar inti stator, itu dapat digulung di jalur mana pun.
Oleh karena itu, dengan mengubah prosedur penggulungan komputer,
gulungan dapat disesuaikan dengan stator dengan tinggi tumpukan inti yang berbeda dan slot no yang berbeda.
2. Setiap operasi kelainan dan status kesalahan diminta untuk beroperasi dan mempertahankan di manusia-mesin
modus dialog.
3Jumlah kaki jahitan dapat diatur sewenang-wenang oleh benang, dan posisi 360 derajat yang ditentukan
dapat dihentikan, yang membuat threading sederhana,nyaman dan memperpendek waktu produksi secara keseluruhan
4Saat berliku, jumlah gulungan di setiap lapisan dapat diubah secara fleksibel untuk mencapai
Mode arraying penggulung dari berbagai jenis stator.
5Pemrograman produk sederhana dan nyaman, dengan perangkat lunak khusus yang unik,
penyimpanan upload dan download tak terbatas. mudah dikuasai dengan pelatihan sederhana.
6Karena tindakan slotting dalam baris dilakukan oleh sistem kontrol kinerja tinggi dan
servo motor Yaskawa, stabilitas posisi kawat enamel dalam baris
dijamin dan waktu dipersingkat.
7Setiap unit telah standar, mudah diganti dan mudah dibongkar.
8. Semua alat sangat mudah untuk diganti dalam waktu 1 menit berharap
(3)Parameter
|
Nama produk: |
|
|
Wire Dia.: |
F0.10mm F1.0mm |
|
Kecepatan penggulung: |
50-600 r/menit |
|
Metode penggulung: |
penggulung jarum |
|
Panjang tumpukan stator: |
10mm 100mm (0,39' ~ 3,94' ") |
|
ID stator: |
Φ36mm Φ60mm |
|
Stator OD: |
Φ10mm Φ120mm (0,39' ~ 4,72' ") |
|
Tidak ada: |
2,4,6,8,12, 24, 36 |
|
Tekanan udara: |
00,7 MPa |
|
Tegangan: |
380V / 50HZ, tiga fase empat kabel |
|
Daya: |
7KW |
|
Dimensi: |
1000 ((W) × 800 ((D) × 1600 ((H) mm |
|
Berat: |
sekitar 1200Kg |
Sampel di bawah ini diperlukan untuk pembuatan dan pengoperasian mesin:
1Stator tumpukan 5 pcs tanpa penggulung
2. luka stator 1pc
3. Kawat tembaga 1 gulungan cukup untuk memutar 15pcs stator
Silahkan klik di bawah video untuk menonton mesin bekerja
