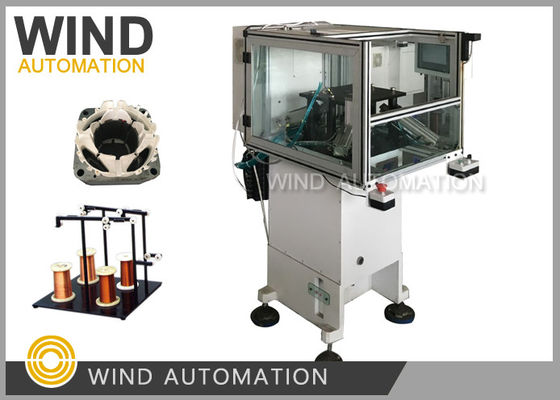

Empat Nozzles Stator Needle Winding Machine Untuk 4 Pole Shaded BLDC Motor
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Kondisi: | Baru | sertifikat: | CE |
|---|---|---|---|
| Stasiun kerja: | Stasiun Tunggal | Jenis otomasi: | sepenuhnya otomatis |
| Warna Mesin: | Putih atau Sesuai Kebutuhan Pelanggan | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |
Empat Nozzles Stator Needle Winding Machine Untuk 4 Pole Shaded BLDC Motor
Mesin penggulung WIND-1A-TSM cocok untuk 4 tiang motor tiang berbayangan untuk melakukan penggulung.
Wind Automation juga menyediakan pelanggan dengan layanan yang disesuaikan, jika stator melampaui spesifikasi yang tercantum pukulan.
(1) Spesifikasi
| Diameter kawat | 0.08 ~ 1.00mm |
| ID stator | 15 ~ 65mm |
| Panjang tumpukan | 7 ~ 90mm |
| Belok No. | 0~9999 |
| Gerakan | Langkah / Otomatis |
| Nomor slot | 4 (disesuaikan) |
| Sumber udara | 5 ~ 7 kg/cm3 |
| Kekuatan | 2KW |
| Sumber daya listrik | AC 220 V, 50/60HZ |
| Berat badan | 450kg |
| Dimensi | 1550x900x1450mm |
(2)Aplikasi
Cocok untuk 4 tiang motor tiang berbayangan untuk melakukan penggulung.
(3)Konfigurasi mesin
Mitsubishi PLC
Layar sentuh
Silinder AIRTAC
Motor langkah bertenaga tinggi
Sistem pelumasan
4 set otomatis kawat mengekstrim dan memotong sistem
(4) Ciri-ciri
Peregangan jarum dengan kecepatan tinggi
operasi yang dapat diprogram sepenuhnya
Tingkat kualitas tinggi dari proses penggulung jarum
Tergantung pada spesifikasi pelanggan.
Penggulung otomatis, pengindeksan, lapisan dan penghentian
Pergantian cepat alat
|
Aplikasi mesin penggulung jarum stator otomatis
|
Empat tiang berbayangan motor stator penggulung |
|
Nozzle 4pcs
|
4 kutub angin pada saat yang sama pada 400rmp, Akan ada 4 kabel menatap dan 4 kabel terminal, Untuk belokan no 750, diameter kawat SWG35, 0,2mm, Stator kutub berbayangan, waktu siklus adalah 2 menit
|
|
4 kali penggulung jarum stator |
Mesin khusus untuk 4 tiang motor berbayangan
penggulung stator
|
Keuntungan:
1. Angin 4 slot per waktu, cepat
2. Automatic penggulung, otomatis memotong empat tiang per waktu
3.4 set penjepit otomatis dan perangkat kawat potong, angin berbayangan motor tiang 4 slot pada saat yang sama,
dan memotong kabel secara otomatis
yang memiliki kumparan disebut bagian berbayangan dan bagian lain dari tiang disebut bagian tidak berbayangan.
Sampel yang dibutuhkan dari produsen mesin penggulung motor:
1. Stator tumpukan sampel masing-masing 5 pcs
2. Kawat tembaga ukuran setiap 1 roll
3Gambar laminasi stator dan gambar lilitan
Silahkan klik gambar di bawah untuk melihat video
Motor berbayangan 4 tiang stator mesin penggulungan penggulungan Shanghai Wind Automation Equipment Co.,LtddariEmilyGao dari pasokan coil windingpadaVimeo.
