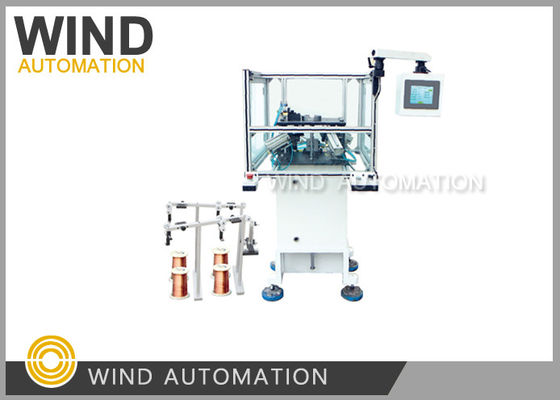

Empat Nozzles Stator Needle Winding Machine Untuk 4 Pole Shaded BLDC Motor
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Kondisi: | Baru | sertifikat: | CE |
|---|---|---|---|
| Stasiun kerja: | Stasiun Tunggal | Jenis otomasi: | sepenuhnya otomatis |
| Warna Mesin: | Putih atau Sesuai Kebutuhan Pelanggan | Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri |
Empat Nozzles Stator Needle Winding Machine Untuk 4 Pole Shaded BLDC Motor
Mesin penggulung WIND-1A-TSM cocok untuk 4 tiang motor tiang berbayangan untuk melakukan penggulung.
Sesuai dengan cara stator lilitan, berbagai jenis mesin lilitan jarum dapat memiliki satu,
dua, tiga,empat jarum
Untuk 4 tiang stator, kami biasanya menyarankan pelanggan dengan 4 jarum mesin penggulung WIND-1A-TSM,
itu bisa mendapatkan stator cepat bahkan akan ada 4pcs mulai kawat dan 4pcs berakhir kawat yang dibutuhkan
terhubung,
Jarum didorong oleh rotasi perangkat cam yang menggerakkan spindle penggulung,
Mesin WIND-1A-TSM bagian listrik utama seperti Mitsubishi PLC, Embedded manusia - mesin
antarmuka, silinder Airtac dan sebagainya memiliki tanda CE,
dan kami mengekspor ke Eropa perusahaan seperti Perancis, Rumania dan sebagainya,
Bolehkah saya tahu alasan bahwa Anda lebih suka 1 jarum atau 2 jarum, adalah karena kawat jembatan yang ditunjukkan pada
Foto?
Mesin dasar tipe WIND-1-TSM dengan 1 jarum adalah untuk produksi prototipe stator dengan kecil
jumlahnya,
Hal ini dapat lilitan slot satu per satu, dan Anda mungkin perlu untuk menempatkan kawat jembatan dengan tangan jika Anda menggunakan jenis
WIND-1-TSM sebagai tutup isolasi stator Anda interfre mesin tempat kabel jembatan secara otomatis,
Pole dari motor induksi kutub berbayangan terdiri dari 4 slot, yang dipotong di seluruh laminasi.
Bagian yang lebih kecil dari tiang berlubang disingkat dengan bantuan kumparan.Koil terbuat dari
kawat tembagadan itu sangat induktif di alam. kumparan ini dikenal sebagai kumparan shading. bagian dari tiang
Wind Automation juga menyediakan pelanggan dengan layanan yang disesuaikan, jika stator melampaui spesifikasi yang tercantum pukulan.
(1) Spesifikasi
| Diameter kawat | 0.08 ~ 1.00mm |
| ID stator | 15 ~ 65mm |
| Panjang tumpukan | 7 ~ 90mm |
| Belok No. | 0~9999 |
| Gerakan | Langkah / Otomatis |
| Nomor slot | 4 (disesuaikan) |
| Sumber udara | 5 ~ 7 kg/cm3 |
| Kekuatan | 2KW |
| Sumber daya listrik | AC 220 V, 50/60HZ |
| Berat badan | 450kg |
| Dimensi | 1550x900x1450mm |
(2)Aplikasi
Cocok untuk 4 tiang motor tiang berbayangan untuk melakukan penggulung.
(3)Konfigurasi mesin
Mitsubishi PLC
Layar sentuh
Silinder AIRTAC
Motor langkah bertenaga tinggi
Sistem pelumasan
4 set otomatis kawat mengekstrim dan memotong sistem
(4) Ciri-ciri
Peregangan jarum dengan kecepatan tinggi
operasi yang dapat diprogram sepenuhnya
Tingkat kualitas tinggi dari proses penggulung jarum
Tergantung pada spesifikasi pelanggan.
Penggulung otomatis, pengindeksan, lapisan dan penghentian
Pergantian cepat alat
|
Aplikasi mesin penggulung jarum stator otomatis
|
Empat tiang berbayangan motor stator penggulung |
|
Nozzle 4pcs
|
4 kutub angin pada saat yang sama pada 400rmp, Akan ada 4 kabel menatap dan 4 kabel terminal, Untuk belokan no 750, diameter kawat SWG35, 0,2mm, Stator kutub berbayangan, waktu siklus adalah 2 menit
|
|
4 kali penggulung jarum stator |
Mesin khusus untuk 4 tiang motor berbayangan
penggulung stator
|
Keuntungan:
1. Angin 4 slot per waktu, cepat
2. Automatic penggulung, otomatis memotong empat tiang per waktu
3.4 set penjepit otomatis dan perangkat kawat potong, angin berbayangan motor tiang 4 slot pada saat yang sama,
dan memotong kabel secara otomatis
yang memiliki kumparan disebut bagian berbayangan dan bagian lain dari tiang disebut bagian tidak berbayangan.
Sampel yang dibutuhkan dari produsen mesin penggulung motor:
1. Stator tumpukan sampel masing-masing 5 pcs
2. Kawat tembaga ukuran setiap 1 roll
3Gambar laminasi stator dan gambar lilitan
Silahkan klik gambar di bawah untuk melihat video
