Penguji Kehalusan untuk Motor DC atau Motor Universal Menjaga Kontak Stabil

Perangkat Pengujian Keuletan Komutator untuk Motor DC Sikat WIND-RM-10

  Versi bahasa Inggris untuk pengujian keuletan

(1) Tujuan pengujian keuletan komutator

Jika komutator tidak bulat, ini meningkatkan kemungkinan keausan sikat yang meningkat pada motor DC sikat

armatur, serta peningkatan busur dan percikan komutator sehingga merusak

permukaan komutator. Keuletan komutator yang baik sangat penting untuk kinerja armatur.

Pengujian keuletan komutator penting karena komutator adalah permukaan kontak listrik geser dari motor DC atau motor universal.

Jika tidak cukup bulat, sikat tidak dapat mempertahankan kontak yang stabil selama rotasi. Hal itu menyebabkan beberapa masalah serius:

1. Percikan dan busur sikat
   Komutator yang tidak bulat membuat sikat memantul naik turun selama rotasi. Hal ini secara intermiten memutuskan kontak dan menciptakan busur listrik (percikan). Busur merusak:

• permukaan komutator
• sikat karbon
• isolasi di sekitarnya

2. Peningkatan keausan sikat
   Ketidakbulatan yang buruk menyebabkan tekanan yang tidak merata antara sikat dan komutator. Beberapa area mengalami gesekan berlebihan, yang menyebabkan:

• konsumsi sikat yang cepat
• keausan permukaan sikat yang tidak merata
• biaya perawatan yang lebih tinggi

3. Ketidakstabilan kinerja listrik
   Perubahan tekanan kontak mengubah resistansi kontak. Hal ini dapat menghasilkan:

• arus yang tidak stabil
• fluktuasi torsi
• kebisingan elektromagnetik
• penurunan efisiensi

Pada motor presisi, bahkan eksentrisitas kecil pun dapat memengaruhi kinerja secara nyata.

4. Getaran dan kebisingan mekanis
   Komutator yang eksentrik berperilaku seperti permukaan berputar yang tidak seimbang. Sikat berulang kali menabrak titik tertinggi, menyebabkan:

• getaran
• kebisingan yang terdengar
• kelelahan mekanis

5. Risiko kerusakan batang komutator
   Benturan dan pemanasan terlokalisasi dapat melonggarkan segmen komutator (batang) atau meretakkan isolasi mika. Kasus yang parah dapat menyebabkan:

• batang terangkat
• hubungan pendek
• kegagalan rotor yang katastropik

6. Pentingnya untuk motor berkecepatan tinggi
   Pada RPM yang lebih tinggi, bahkan kesalahan keuletan sekecil apa pun akan diperkuat karena benturan sikat terjadi lebih sering dan dengan kekuatan yang lebih besar. Oleh karena itu, toleransi keuletan menjadi lebih ketat untuk:

• motor otomotif
• alat listrik
• motor penyedot debu
• motor starter

Tujuan produksi tipikal
Dalam manufaktur motor, pengujian keuletan biasanya digunakan untuk memverifikasi:

• kualitas putaran/penggilingan setelah pemesinan
• konsentrisitas poros dan komutator
• deformasi setelah pencetakan atau penyolderan panas
• akurasi perakitan

Metode inspeksi umum

• Pengukuran runout indikator dial
• Penguji keuletan
•
•
• V-block + indikator
• Sistem pengukur udara
• Sistem inspeksi laser online

Parameter terkait yang sering diperiksa bersama:

• TIR (Total Indicator Runout)
• konsentrisitas
• silindrisitas
• perbedaan ketinggian segmen ("batang tinggi")

Dalam praktiknya, runout komutator yang berlebihan adalah salah satu penyebab utama masalah percikan sikat dalam produksi motor DC.

(2) Data Teknis

(3) Fitur

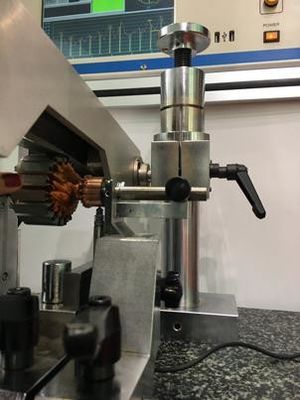

1. Sensor LVDT presisi tinggi digunakan untuk pengukuran keuletan, menggabungkan analog dan

metode penyaringan digital untuk mewujudkan stabilitas tinggi dan akses cepat ke sinyal sensor, untuk memastikan

presisi tinggi sinyal sensor.

2. Motor stepper digunakan sebagai sumber penggerak pengukuran, dikombinasikan dengan subdivisi tinggi yang digerakkan motor

dan pulsa berkecepatan tinggi, memastikan motor berjalan mulus terus menerus dan titik pengukuran

distribusi berjarak sama.

3. Algoritma pengenalan data slot komutator adalah unik, untuk memastikan bahwa hasil pengukuran data

tidak termasuk celah dan data tepi celah, untuk menjamin keaslian hasil pengukuran.

4. Saat diukur pada batang komutator, juga menyelesaikan deteksi kualitas permukaan keuletan ke

sumbu tengah pada saat yang sama, untuk menemukan kualitas armatur yang lebih akurat.

(4)

Keunggulan Kompetitif1. Kualitas putaran permukaan komutator adalah salah satu faktor penting yang memengaruhi kinerja

    armatur, pemeriksaan tepat waktu terhadap kualitas putaran komutator dapat memberikan sarana kontrol yang efektif

    terhadap kualitas pemesinan.

2.

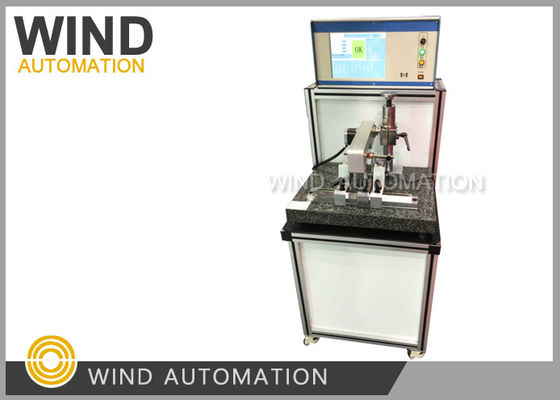

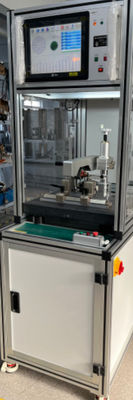

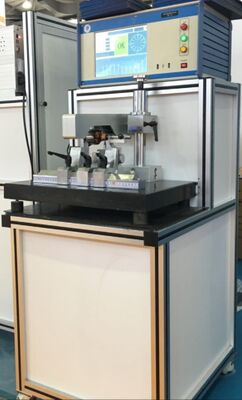

Penguji keuletan rotor WIND-RM-10 dapat mendeteksi keuletan komutator armatur dengan cepat dan    akurat, ini adalah cara cepat dan langsung untuk mengetahui keadaan produksi armatur, dapat mengontrol

    kualitas produk tepat waktu, mengontrol proses produksi dan memastikan kualitas manufaktur armatur.

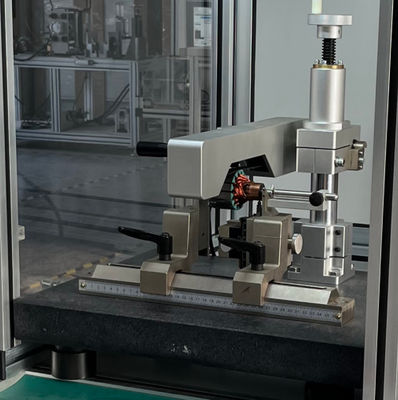

3. Presisi tinggi, tidak berkarat, tahan karat, asam dan alkali, tidak bermagnet, tidak berubah bentuk, ketahanan aus yang baik,

    marmer digunakan sebagai platform penempatan, dudukan V ditempatkan di platform marmer, dan penempatan

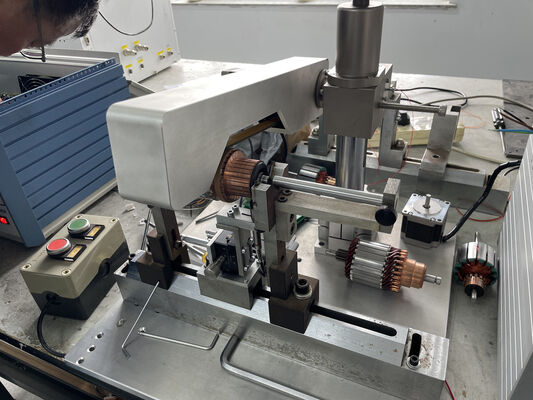

    akurasi dudukan V ditingkatkan. Komponen (dan bagian penggerak batang penghubung) menggerakkan rotor

   (dan bagian penggerak batang penghubung) dengan dua pasang mekanisme tuas pengungkit yang sinkron

   menjepit rotor dengan erat memastikan rotasi rotor yang mulus, memastikan akurasi pengujian.

   Kesimpulannya, model utilitas meningkatkan tingkat otomatisasi penguji keuletan rotor dalam teknologi yang ada,

meningkatkan efisiensi produksi, menghemat tenaga kerja,

dan meningkatkan akurasi pengujian penguji keuletan.
