Empat lengan otomatis CNC Stator Coil Top Arc Forming Machine

Cina Empat lengan otomatis CNC Stator Coil Top Arc Forming Machine pemasok

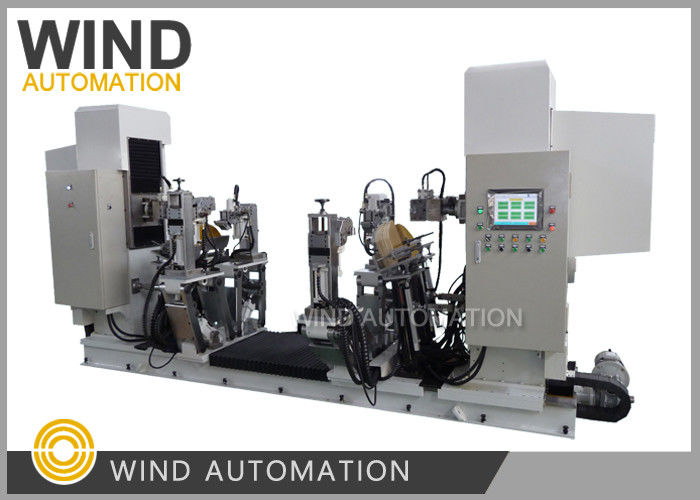

Gambar besar :  Empat lengan otomatis CNC Stator Coil Top Arc Forming Machine

Detail produk:

Tempat asal: Cina
Nama merek: WIND AUTOMATION
Nomor model: WIND-FM-2200DG

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 PC
Kemasan rincian: Ukuran Palet 2000mm*800mm*1800mm
Waktu pengiriman: 60 Hari Kerja
Detil Deskripsi produk
Faktor kritis: Hal ini menentukan kemampuan untuk memproduksi motor Stasiun kerja: Mesin Gabungan
Ukuran kawat yang ditangani: 3mm*8mm, AWG9, AWG0 Proses pembentukan jepit rambut: Pemotongan, Pembuangan Enamel, Pembentukan
Waktu siklus: Waktu siklus yang berhubungan dengan panjang kawat Kode HS: 84798110

Mesin pembentuk busur atas empat lengan otomatis CNC Stator Coil

Mesin pembentuk busur sangat penting untuk produksi motor.

Wind Automation telah memasok kepada banyak pelanggan Rusia.


Fitur
(1) Mesin ini mengadopsi kontrol digital, yang dilakukan oleh katup servo hidraulik proporsional CNC, semua parameter dapat
ditampilkan, dimodifikasi, disimpan di layar, penyimpanandapat mencapai lebih dari 1000 buah, semua parameter dapat dipanggil kapan saja, parameter kumparan dan tampilan nilai deteksi otomatis di layar.

(2) Peralatan ini dapat secara otomatis dan berturut-turut menyelesaikan proses pembentukan gulungan dari fusiform ke gulungan produk;

(3) Pembukaan gulungan peralatan ini, sudut, ketinggian hidung, busur, kontrol yang tepat setelah membentuk, tidak lagi perlu membentuk kembali cetakan;

(4) Sistem busur ujung atas peralatan ini mengadopsi tipe multi-board joining, secara manual bergabung busur yang berbeda untuk memastikanspesifikasi persyaratan pembentukan ujung kumparan;

(5) Klip peralatan ini dapat menyesuaikan 0 ~ 140 °, tepi linier dan ujung sudut berputar tidak akan menonjol,dan kunci klip erat dan tidak akan bergerak dalam proses pembentukan untuk memastikan tidak ada kerusakan mekanis antara gulungan, isolasi antar lingkaran kumparan utuh untuk menjamin kinerja listrik kumparan yang dapat diandalkan;

(6) Peralatan ini memiliki metode solusi yang sangat mudah untuk masalah rebound kumparan.
sistem independen, mereka menyesuaikan dan mengkompensasi sendiri dengan tidak mengganggu satu sama lain.

Spesifikasi
1Jarak panjang total fusiform: 580 ~ 3200mm. Lebar maksimum gulungan tipe T: 120mm;
2, Sisi linier gulungan: 400 ~ 2200mm. panjang proyeksi di ujung setelah membentuk: 75 ~ 560mm;
3,Max. termasuk sudut antara dua sisi linier: 0 ~ 70° masing-masing diatur untuk sudut depan dan belakang, total sudut 0 ~ 140°;
4,Lebar total bukaan kumparan (pitch): 100 ~ 800mm. ((bisa mencapai 1000mm ketika sudut maksimum);
5Bagian kumparan (lebar × tinggi): 7 ~ 30mm × 12 ~ 70mm, minimal 7 × 12mm, maksimal 30 × 70mm, 2 pukulan masing-masing di depan dan belakang;
6"Diameter pin hidung gulungan: φ24, φ39;
7,Silap bagian hidung gulungan: 0 ~ 30°;
8, Tinggi bagian hidung puncak: -80 ~ 300mm;
9, Tinggi busur atas: 0 ~ 250mm, max. dapat mencapai 350mm ketika pembukaan besar;
10Keakuratan pembentukan: sudut <± 0,2°. Pembukaan pada Mesin Membentuk <± 0.25mm ~ ± 0.75mm;
11Siklus pembentukan kumparan: dalam 1 ~ 2min;
12Tekanan sistem stasiun pompa hidrolik: 8Mpa, tekanan tabung minyak tahan: > 20Mpa;
13Standar lain juga memiliki panjang lurus: 1600mm, 2500mm, 3200mm.
