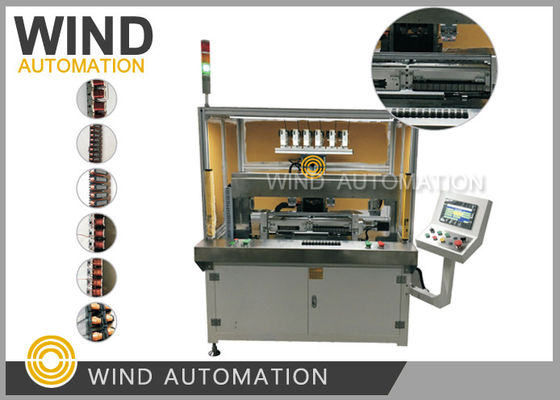

Bagian Stator dan Anchor Winding Linear Winding Line Laminasi lurus Untuk BLDC PMSM Dan EV Motor

Bagian-Bagian Kumparan Stator Dan Jangkar Lilitan Linear Lilitan Lurus Untuk BLDC PMSM Dan Motor EV WIND-ZR158-2







Aplikasi Mesin Lilit:



Mesin Lilit Lilitan Lurus Stator BLDC adalah tren bagi produsen motor yang ingin



menghasilkan laju pengisian slot yang tinggi, ukuran slot kecil, motor listrik berkinerja tinggi







Data Teknis Mesin Lilit:



Diameter kawat: 0.1mm hingga 0.8mm (AWG38 hingga AWG20)



Panjang total stator: Maks 400mm



Tinggi tumpukan stator: Maks 100mm



Jumlah slot: Tidak terbatas



Jumlah lilitan: Tidak terbatas



Kecepatan lilitan: 600RPM (Sesuai ukuran diameter kawat, tinggi tumpukan)



Sumber udara: 0.4~0.7MPa



Daya mesin: 8KW



3 fase AC 380V 50~60Hz



Berat: sekitar 900KGS



Dimensi: 1100(P)*800(L)*2000(T)mm







Mesin Lilit WIND-ZR158 Keunggulan Kompetitif:



1. Desain Jepang, Buatan China



2. Dua stasiun kerja dapat melilit 24SWG, 68 lilitan, stator gigi 9 kutub dalam 1.5 menit (1.5 menit/2pcs)



3. Setiap segmen kumparan lilitan penempatan rapi dan teratur, Lapis lilitan sempurna tidak hanya memiliki tampilan yang rapi dan teratur



    , juga berkualitas baik dengan resistansi kecil



4. Dua stasiun atau tiga stasiun dilengkapi dengan perangkat pemuatan otomatis



5. Waktu siklus lilitan 1pc Lilitan Stator (persyaratan lilitan seperti di bawah)



    1.5 menit/2pcs (2 stasiun kerja), 1.5 menit/3pcs (3 stasiun kerja). Untuk stator esetiap kutub



membutuhkan 68 lilitan lilitan kawat. Lilitan akan dimulai dari terminal ke-1 dan kawat akan dikerutkan ke dalam terminal



dan kemudian Kutub ke-1 akan dililit 68 lilitan kumparan kemudian kawat akan pergi dari sisi belakang bagian ke kutub ke-4,



di sini lagi 68 lilitan searah jarum jam dan kawat akan bergerak dari belakang ke kutub ke-7 dan lagi melilit 68 lilitan kumparan



lilitan dan kemudian mengkerutkan terminal kecil.







Fitur Mesin Lilit Tumpukan Lilitan Lurus:



1. Melalui gerakan naik dan turun jarum lilitan dan rotasi inti besi tumpukan laminasi,



     jalur apa pun dapat dililit. Oleh karena itu, dengan mengubah program lilitan produk, lilitan yang sesuai



    dengan ketebalan tumpukan inti yang berbeda dan jumlah putaran kutub inti yang berbeda dapat diatur dengan mudah



2.  Dialog manusia-mesin dapat memastikan mode operasi dan perawatan lebih mudah



3.  Putaran kawat spiral no. dikerutkan ke dalam terminal dapat diatur secara sewenang-wenang dan berhenti di lokasi mana pun 360°,



     Sebagai hasilnya, Sederhana dan nyaman untuk menempatkan kawat jembatan dan mempersingkat waktu siklus keseluruhan.



     Meningkatkan efisiensi produksi



4. Selama lilitan, jumlah kumparan di setiap lapisan dapat diubah secara fleksibel untuk mewujudkan berbagai produk



    jenis lapisan.



5. Karena operasi alur kawat tembaga dilakukan dengan sistem kontrol Yaskawa berkinerja tinggi



     dan motor servo Yaskawa, stabilitas posisi kawat enamel di slot dapat dipastikan



     dan oleh karena itu mempersingkat waktu lilitan.



6. Metode pemberian makan tangan robot manual atau otomatis dapat dipilih.



    Pemuatan dan pembongkaran otomatis dapat mewujudkan produksi otomatis lengkap dari lini produksi,



    menghemat biaya tenaga kerja untuk pelanggan produsen motor dalam produksi massal.



7. Semua unit peralatan lilitan telah sepenuhnya distandarisasi, dan perkakas mudah diganti



    Perawatan mesin lilitan secara keseluruhan lebih sederhana dan nyaman.







Contoh Ada 9 kutub/gigi.



Seri lilitan :



Kutub ke-1-Kutub ke-4-Kutub ke-7



Kutub ke-2-Kutub ke-5-Kutub ke-8



Kutub ke-3-Kutub ke-6-Kutub ke-9



Kawat : 24SWG DUAL COAT







Konfigurasi Utama Mesin Lilit:



Sistem kontrol	Jepang Yaskawa
Sistem servo	Jepang Yaskawa
Komponen listrik tegangan rendah	Schneider
Layar Sentuh	Weinview
Sensor/Sakelar Batas	Omron
Panduan sekrup	Hiwin
Unit pneumatik	Airtac
Bantalan Bola	NSK
Sabuk sinkronisasi (Sabuk timing)	Continental







Dalam Mesin Lilit BLDC, ada dua opsi, satu adalah batang sekrup, yang lainnya adalah sabuk. Penggunaan dari keduanya



perangkat berbeda: Aplikasi sekrup adalah untuk mengubah gerakan putar melalui mur menjadi



gerakan linier. Aplikasi penggerak sabuk adalah untuk mentransfer gerakan putar, mengubah arah rotasi,



dan mengubah rasio kecepatan. Penggerak sekrup, baja yang bagus, dapat mengirimkan torsi besar, posisi akurat, mudah untuk



menghasilkan getaran benturan saat komutasi sering. Transmisi sabuk, transmisi halus, eliminasi



getaran, mudah dibuang di bawah beban berat. Satu, sekrup bola Sekrup bola adalah produk ideal yang



mengubah gerakan putar menjadi gerakan linier atau mengubah gerakan linier menjadi gerakan putar. Sekrup bola terdiri



dari sekrup, mur dan bola. Fungsinya adalah untuk mengubah gerakan rotasi menjadi gerakan linier, yang merupakan lebih lanjut



perluasan dan pengembangan sekrup bola. Signifikansi dari pengembangan ini adalah untuk mengubah bantalan



dari gerakan bergulir menjadi gerakan meluncur. Karena tahanan gesekan yang kecil, sekrup bola banyak digunakan di



berbagai peralatan industri dan instrumen presisi.





Sekrup bola adalah elemen transmisi yang paling umum digunakan dalam perkakas listrik dan mesin presisi. Itu



fungsi utamanya adalah untuk mengubah gerakan putar menjadi gerakan linier, atau untuk mengubah torsi menjadi gaya balik aksial



gaya, secara bersamaan dengan presisi tinggi, reversibilitas dan tinggi Karakteristik efisiensi.



Fitur sekrup bola:





1. Tidak ada reaksi balik, kekakuan tinggi



Sekrup bola dapat ditambahkan ke tekanan, karena pra-tekanan dapat membuat celah aksial menjadi



nilai negatif, dan kemudian mendapatkan kekakuan yang lebih tinggi (sekrup bola melalui bola untuk memberikan tekanan, dalam yang sebenarnya



penggunaan untuk perangkat mekanis, dll., karena bola Gaya tolak dapat meningkatkan kekakuan kawat



bagian).





2. Umpan berkecepatan tinggi mungkin



Sekrup bola dapat mencapai umpan berkecepatan tinggi (gerakan) karena efisiensi gerakannya yang tinggi dan panas yang rendah



generasi.





3. Jaminan presisi tinggi

Pasangan sekrup bola diproduksi secara konsisten dengan tingkat tertinggi di dunia dari mesin dan peralatan



diproduksi di Jepang. Secara khusus, suhu dan kelembaban dikontrol secara ketat di pabrik



lingkungan untuk penggilingan, perakitan, dan inspeksi berbagai proses, karena kualitas yang sempurna



manajemen. Sistem memastikan akurasi penuh.





4. Dibandingkan dengan sekrup geser, torsi penggerak adalah 1/3



Karena ada banyak bola bergulir antara poros sekrup dari pasangan sekrup bola dan mur, semakin tinggi



efisiensi gerakan dapat diperoleh. Dibandingkan dengan pasangan sekrup geser sebelumnya, penggerak



torsi mencapai 1/3 atau kurang, yaitu, daya yang dibutuhkan untuk mencapai hasil gerakan yang sama adalah 1/3 dari



dari pasangan sekrup bergulir. Ini membantu untuk menghemat listrik.





5. Umpan mikro mungkin

Karena pasangan sekrup bola menggunakan gerakan bola, torsi awal sangat kecil, dan tidak ada merayap



fenomena seperti gerakan meluncur terjadi, dan umpan mikro yang akurat dapat dijamin.



Kedua,  sabuk timing adalah sabuk tanpa akhir dengan tali kawat baja atau serat kaca sebagai lapisan kuat dan



ditutupi dengan poliuretan (sabuk timing poliuretan) atau karet neoprene (sabuk timing karet). Bagian dalam



lingkaran sabuk dibuat menjadi bentuk gigi dan menyatu dengan katrol sabuk bergigi. Ketika



sabuk timing digerakkan, rasio transmisi akurat, gaya pada poros kecil, strukturnya



kompak, ketahanan minyak, ketahanan aus baik, kinerja anti-penuaan baik, umum



suhu penggunaan adalah -20°C-80°C, v<50m>



sinkronisasi. Penggerak sabuk timing terdiri dari sabuk melingkar dengan profil gigi yang berjarak merata



pada permukaan perifer bagian dalam dan roda dengan anastomosis yang sesuai. Ini menggabungkan



keuntungan dari penggerak sabuk, penggerak rantai dan penggerak roda gigi. Saat berputar, daya ditransmisikan dengan menyatukan



gigi dengan alur gigi roda. Penggerak sabuk sinkron memiliki rasio transmisi yang akurat,



tidak ada selip, dapat memperoleh rasio kecepatan konstan, transmisi halus, penyerapan getaran, kebisingan rendah,



rentang rasio transmisi, umumnya hingga 1:10. Kecepatan garis yang diizinkan hingga 50M/S, mengirimkan daya dari



beberapa watt hingga ratusan kilowatt. Efisiensi transmisi tinggi, umumnya hingga 98%, struktur kompak,



cocok untuk transmisi multi-sumbu, tidak ada pelumasan, tidak ada polusi, sehingga dapat bekerja di tempat yang tidak



diizinkan memiliki polusi dan lingkungan kerja yang keras. Produk ini banyak digunakan dalam tekstil, mesin



alat, tembakau, kabel komunikasi, industri ringan, industri kimia, metalurgi, instrumentasi



peralatan, makanan, pertambangan, minyak bumi, otomotif dan industri lainnya dalam berbagai jenis mekanis



transmisi.



Karakteristik sabuk sinkron:

(1) Transmisi yang akurat, tidak ada selip selama pengoperasian, dan rasio transmisi konstan;

(2) Transmisi halus, dengan penyangga, pengurangan getaran, kebisingan rendah;

(3) Efisiensi transmisi tinggi, hingga 0,98, efek penghematan energi yang signifikan;

(4) Perawatan mudah, tidak ada pelumasan, biaya perawatan rendah;

(5) Rentang rasio kecepatan besar, umumnya hingga 10, kecepatan garis dapat mencapai 50m/s, dengan daya yang besar



    rentang transmisi, hingga beberapa watt hingga beberapa ratus kilowatt;

(6) Dapat digunakan untuk transmisi jarak jauh dengan jarak pusat hingga 10m.

Ketiga, poin yang berbeda

1. Aplikasi sekrup adalah untuk mengubah gerakan putar menjadi gerakan linier melalui mur. Itu



aplikasi transmisi sabuk sinkron adalah untuk mentransfer gerakan putar, mengubah arah rotasi,



dan mengubah rasio kecepatan. Penggerak batang, dengan baja yang bagus, dapat mengirimkan torsi besar, posisi akurat,



dan mudah untuk menghasilkan getaran benturan saat komutasi sering. Karena tidak ada celah antara



sekrup bola dan mur, akurasi gerakan linier tinggi, terutama dalam komutasi yang sering tanpa



kompensasi celah. Gesekan antara sekrup bola dan mur sangat kecil dan sangat mudah



untuk berputar. Transmisi sabuk, transmisi halus, eliminasi getaran, mudah dibuang di bawah beban berat.



2. Karena tidak ada celah antara sekrup bola dan sekrup betina, presisinya tinggi ketika linier

gerakan, terutama ketika komutasi yang sering tidak membutuhkan kompensasi celah. Gesekan



antara sekrup bola dan mur sangat kecil dan sangat mudah untuk berputar. Prinsip bola



kawat sekrup adalah untuk mengubah gerakan rotasi menjadi gerakan linier dan mengubah torsi menjadi gaya balik aksial. Itu



memiliki karakteristik seperti presisi tinggi, reversibilitas dan efisiensi tinggi, yang merupakan lompatan untuk linier



seri gerakan.



3, penggerak sabuk memiliki struktur sederhana, transmisi halus, biaya rendah dan karakteristik penyerapan getaran penyangga; sekrup bola dan motor harus dihubungkan ke tengah kopling untuk mencapai fleksibel

koneksi. Sabuk timing dapat langsung dihubungkan ke poros output motor dengan roda sinkron.
