Cara Membuat 4Plole Armature dengan Winder

Mesin Penggulung Armatur Otomatis Penuh Rotor Coil Winder Dengan Tensioner Elektronik

WIND-ST-TD2B

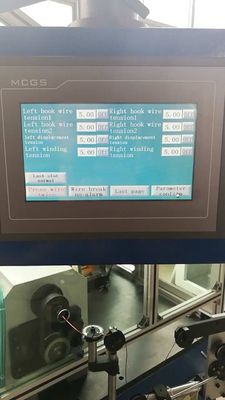

Tensioner yang digunakan pada Mesin Penggulung Armatur ini dikontrol secara elektronik.

Sebagian besar tensioner yang digunakan pada winder, satu adalah tensioner bubuk magnetik, yang memiliki jangkauan aplikasi kecil.

Satu adalah tensioner histeresis, yang memiliki jangkauan aplikasi luas.

Wind Autotion menggunakan tensioner histeresis.

Foto menunjukkan torsi maksimum adalah 5 KG dan tegangan maksimum adalah 24V.

Aplikasi:

Penggulungan armatur komutator tipe berlubang

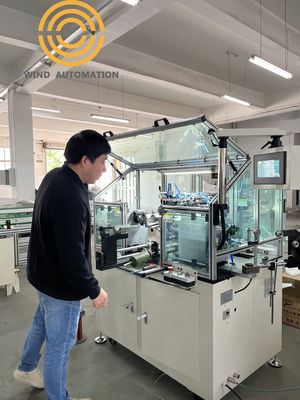

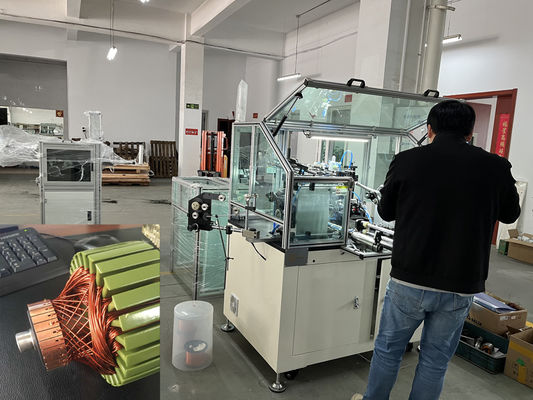

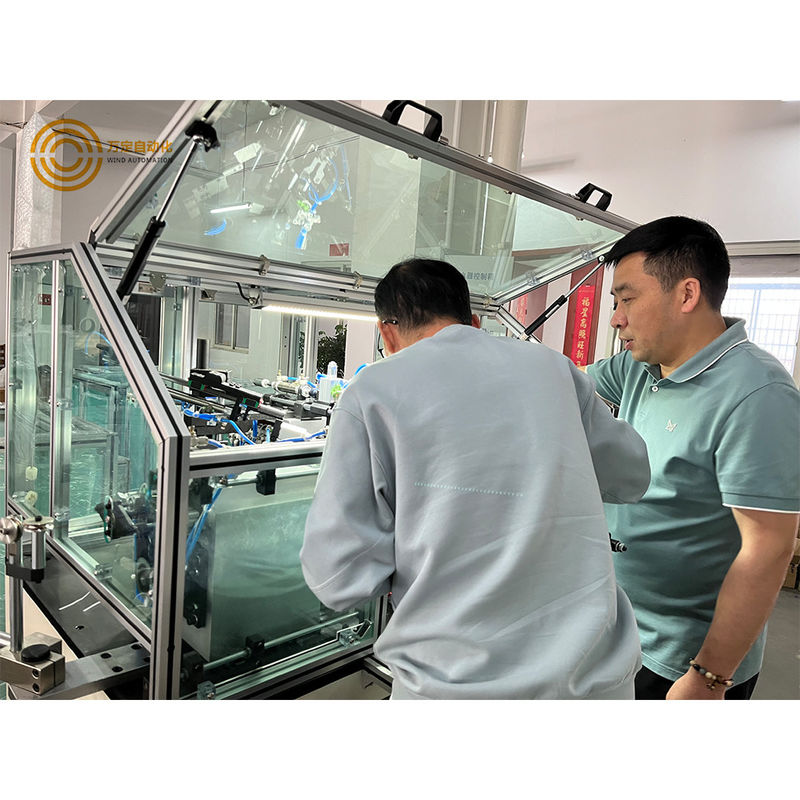

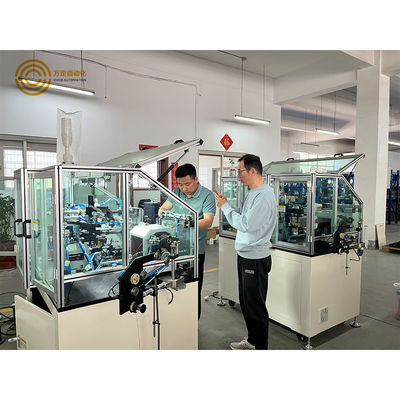

Mesin penggulung rotor otomatis penuh WIND-ST-TD2B adalah mesin penggulung ganda yang khusus

dirancang untuk memproduksi rotor komutator tipe berlubang, yang cocok untuk penggulungan berkecepatan tinggi pada rotor berdiameter sedang

dan kasar. Mesin ini mengadopsi mekanisme penjepitan otomatis dan metode penyisipan kawat bantu

yang sangat meningkatkan kecepatan penggulungan rotor berlubang. Mesin ini banyak digunakan untuk

penggulungan rotor motor DC dan seri. Diameter penggulungan yang cocok 0,25mm~1,2mm. banyak digunakan pada

rotor slot kawat tipis dan rotor komutator tipe berlubang berdiameter besar, yang cocok untuk

penggulungan otomatis alur slot bernomor ganjil dan genap.

Keunggulan Kompetitif:

1. Untuk armatur dengan kawat tembaga tipis,

  Mesin memiliki umpan balik yang baik untuk penggulungan armatur diameter kawat tembaga AWG30 (0,25mm)

2. Untuk armatur dengan kawat tebal, mesin WIND-ST-TD2B dapat menangani armatur AWG16 (1,35mm)

3. Tidak perlu bekerja dengan mesin slotting komutator khusus yang ditunjuk

4. Tingkat hasil di atas 98% dijamin ketika kualitas komutator slot baik

5. Hingga saat ini merupakan mesin terbaik di Tiongkok untuk penggulungan armatur tipe slot

Parameter:

Catu daya: 220V, 50HZ

Motor: Motor servo Mitsubshi 1000W untuk Penggulungan

Motor servo Mitsubshi 400W untuk Penataan

Motor servo Mitsubshi 400W untuk Pengindeksan

Diameter kawat: 0,45mm~1,25mm

OD Unit: 70~250mm

Spindel: 0~1500rpm

Jumlah Putaran: 0-999

Tekanan udara: 0,5-0,7Mpa

Pneumatik: Airtac

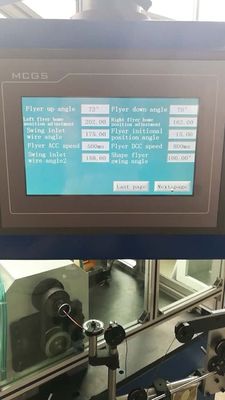

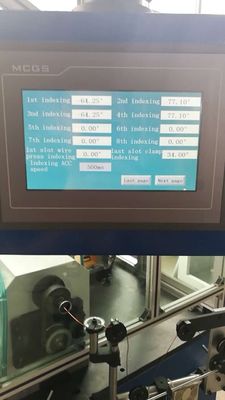

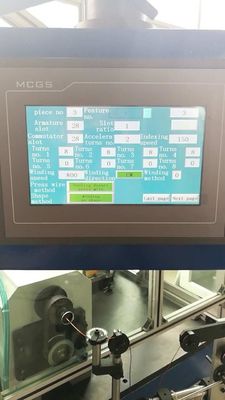

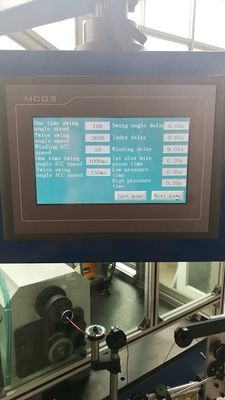

Petunjuk Penggunaan:

Secara manual pasang armatur dan tekan tombol 'Start', mesin akan melakukan penjepitan, pengait, penggulungan

secara otomatis dan berulang kali hingga satu armatur tergulung penuh.

Mesin penggulung WIND-ST-TD2B adalah untuk melakukan penggulungan pada armatur dengan komutator tipe riser.

Mesin ini memiliki flyer ganda untuk melakukan penggulungan dan dengan struktur pemotongan kawat otomatis, penjepitan, cara penyisipan kawat bantu untuk meningkatkan kecepatan penggulungan.

Item

Tanya:

Apakah ini mesin penggulung tipe flyer? Saya ingin memahami bagaimana desain mesin penggulung Anda dapat

mengatasi masalah mesin penggulung tradisional yang telah dirancang untuk motor 2 kutub.

Gulungan kumparan pada laminasi 4 kutub memiliki sudut yang lebih kecil daripada laminasi 2 kutub di sepanjang celah laminasi.

Oleh karena itu, mesin penggulung 4 kutub menggunakan kepala pemandu kawat bersudut lebih kecil untuk memandu kawat magnet agar meluncur ke dalam celah laminasi 4 kutub.

Akibatnya, kawat akan duduk di sisi celah alih-alih duduk di bagian bawah celah.

Untuk laminasi 2 kutub, kepala pemandu lebih lebar dan kawat dapat dipandu untuk meluncur ke bagian bawah celah.

Jika Anda menggunakan mesin penggulung tipe flyer pada armatur 4 kutub atau 8 kutub, apakah Anda memiliki metode untuk memandu

kawat ke bagian bawah celah terlebih dahulu, lalu naik ke bukaan celah - rapi dan teratur.

Jawab:

Kekhawatiran Anda adalah tingkat pengisian celah untuk 4 kutub,

Ya,
