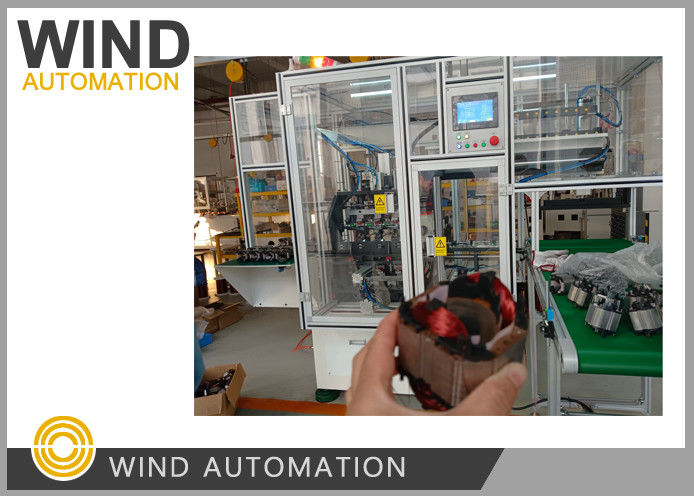

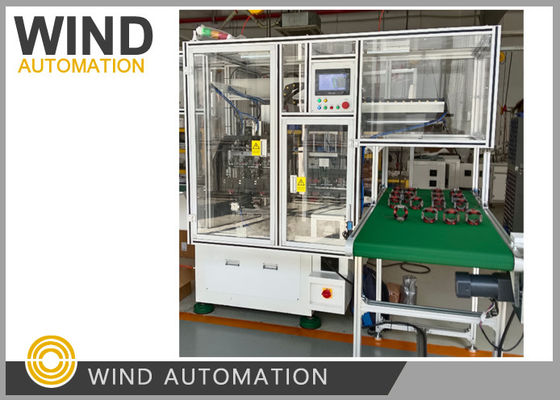

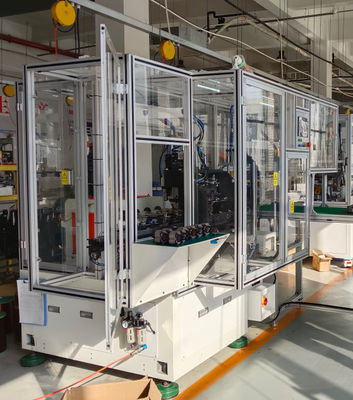

Mesin Penggulung Kumparan Bidang Stator 2 Tiang Nedele Winder Estatores

2 Pole Stator Field Coil Winding Machine Nedele Winder Estatores Air-ASW-4

Proses operasi:

Operator memuat 4 stator di sisi kiri, tekan tombol start, mesin mulai berputar secara otomatis,

Sementara itu, selama mesin berliku, operator memuat 4 stator lainnya di sisi kanan,

Mesin selesai 4 stator sebelumnya membungkus dan melakukan 4 stator berikutnya membungkus,

Sisi kiri/kanan Alternatif Pengisian/pengurangan

Dimensi mesin di sekitar: 1.5M ((dari kiri ke kanan) * 2.4M ((dari depan ke belakang) * 1.8M

Data utama:

PLC: Jepang Mitsubishi

Motor utama: Motor AC 3 fase merek lokal
Layar sentuh: Weinview

Silinder: Airtac

Klep:SMC

Penekanan: Penekanan mekanik

Parameter teknis:
Jangkauan diameter kawat: 0,2 ~ 1,0 mm
Min diameter dalam stator: 30 mm
Stator maksimum diameter sisi kita: 120mm
Tekanan pasokan udara: 4~6 Kg/cm2
Kekuatan total mesin: 4,0 KW
Tegangan: tiga fase AC 380V 50/60 Hz
Berat: 1100 Kg

Untuk stator memiliki ketinggian tumpukan yang berbeda, sebagian besar kumparan adalah 274turns,AWG25,

Mesin empat stasiun stator penuh otomatis WIND-ASW-4

dapat menghasilkan 200 pcs per jam,

Bahan-bahan yang dibutuhkan untuk berjalan

1 Stator dengan tinggi yang berbeda 20pcs masing-masing

2 kawat 2 ember masing-masing

3 kertas dibentuk 300 pcs setiap

4 stator luka 1pc masing-masing untuk referensi

Anda tidak perlu mengirim semua jenis,

dan bisa memilih stator khas yang dengan tingkat pengisian slot tertinggi,

tinggi tumpukan yang berbeda dan dengan ukuran kawat yang berbeda untuk uji coba

2 stasiun stator winder WIND-ASW-2

3 stasiun stator winder WIND-ASW-3

4 stasiun stator winder WIND-ASW-4

Menurut output per hari dari stator Anda, stator mesin lilitan berjalan di pabrik pelanggan

https://youtube.com/shorts/543GxkgVssE?si=1v08oPDaODMcPUz4

Aplikasi:

Dua kutub Inslot Stator menutupi mixer, penggiling, alat listrik, pembersih vakum filed kumparan.

Keuntungan Kompetitif:

1. Mesin penggulungan stator otomatis,Mengisi alat secara otomatis, mengeklam kawat

2. Otomatis berliku untuk slot tinggi tingkat pengisian dua tiang stator

3. Operasi Mudah, operator hanya perlu untuk memuat stator pada perlengkapan dan melepaskan stator luka

3. Sangat populer untuk produsen motor output volume tinggi

Parameter:

Tinggi tumpukan 10-70mm

Stator ID 20-60mm

Stator OD 50-130mm

Stator tiang No. 2

Diameter kawat 0,15-1,3mm

Mode pelumasan: mesin pelumasan pelumasan terus menerus

AC380V, 50/60Hz, 4,5KW, tekanan udara 57kg/cm2

Sekitar 1200kg, 1500 x 2100 x 1650mm

Nomor NCM / Kode HS:8479811000

Silahkan klik gambar di bawah ini untuk melihat stator video yang lebih luas
