Cara Membalut Stator Coil Lacing Machine Untuk Ukuran Frame Di Bawah 110

Mesin Pengikat Koil Sisi Ganda WIND-120-CL

1. Parameter

2. Keunggulan Kinerja

Gigi pelindung untuk memastikan tidak ada kerusakan pada pelapis slot

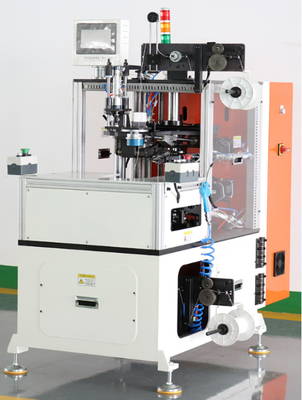

1) Mesin pengikat koil sisi ganda terdiri dari bagian dasar, bagian kait atas, bagian kait bawah,

dan bagian pengumpan kawat

2) Mesin pengikat mengadopsi pengontrol gerakan Schneide untuk mengontrol sistem servo,

dan antarmuka manusia-mesin memfasilitasi penyesuaian parameter;

3) Waktu siklus pengikatan ≤ 1S/slot,

Kekencangan kawat pengikat memenuhi persyaratan pelanggan,

dan rentang gerakan tidak melebihi 2mm

4) Ketebalan stator yang berbeda dapat disesuaikan dengan cepat untuk produksi dalam waktu 5 menit

5) Untuk stator dengan dimensi berbeda dapat dengan cepat mengganti perkakas, dengan waktu sekitar 20 menit

6) Setiap bagian dari peralatan memiliki fungsi debugging terpisah dan

dilengkapi dengan tombol debugging untuk memudahkan debugging

6) Bagian pengindeksan digerakkan oleh motor servo Schneide dan

dapat diatur untuk pengikatan slot demi slot dan pengikatan lompat slot

8) Spindel digerakkan oleh motor servo Schneide, dan kecepatan dapat diatur

9) Sudut jarum digerakkan oleh motor servo Schneide, dan sudut dapat diatur secara bebas;

10) Dengan pengumpanan kawat otomatis, pemotongan kawat otomatis, perangkat tegangan, gaya tegangan terlihat,

dan tegangan pengikatan yang dapat disesuaikan

11) Port jaringan yang dicadangkan untuk debugging jarak jauh dan akses MES di masa mendatang

12) Mengadopsi mekanisme perlindungan keselamatan, pengoperasian posisi berdiri, dan satu tombol tangan untuk memulai

• Pemuatan dan pembongkaran yang mudah untuk stator berat
• Pengikatan satu sisi
• Tingkat kualitas tinggi dari proses pengikatan
• Seluruh siklus kerja sepenuhnya otomatis kecuali pemuatan dan pembongkaran manual
• Dapat diintegrasikan dalam lini produksi
• Tidak perlu mengganti perkakas untuk panjang tumpukan yang berbeda, hanya diperlukan penyesuaian mekanis
• Berbagai mode pengikatan tersedia, pengikatan slot demi slot, pengikatan lompat slot atau pengikatan mewah

Mesin pengikat rajut koil Stator ini adalah untuk merajut koil ujung stator satu sisi demi sisi,

adalah salah satu proses pembuatan motor induksi besar motor ac yang mencakup bingkai 112, 132, 160

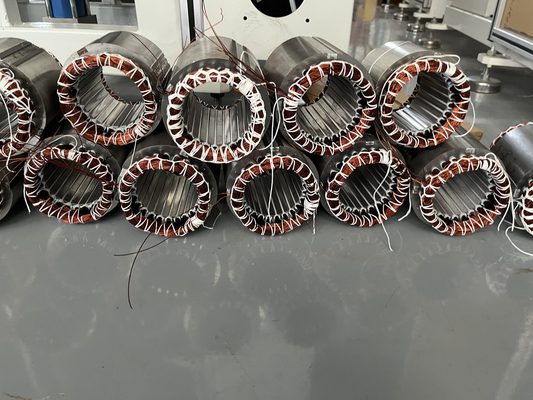

Pengikatan koil Stator adalah proses mengamankan ujung koil medan stator motor listrik dengan tali yang dijahit,

juga disebut anyaman koil stator motor.

Aplikasi mesin Simpul Koil Stator:

Pengikatan biasanya digunakan pada motor dengan harapan hidup yang panjang atau efisiensi tinggi seperti beberapa motor induksi di mana biaya kegagalan tinggi. Umumnya, motor “sekali pakai” berbiaya rendah tidak diikat.

Parameter mesin Simpul Koil Stator:

1. Dimensi stator

Perkakas terkait dengan OD stator,

Ketika OD stator sama, Anda tidak perlu mengganti perkakas,

-Diameter luar maks: 140mm

-Diameter dalam maks: 90mm

-Panjang inti: 10-90mm

-Tinggi koil: Cam mesin terkait dengan tinggi koil Anda di kedua sisi

2. Tali pengikat

Tali pengikat bundar banyak digunakan,

Maukah Anda mengambil foto tali pengikat datar untuk kami periksa?

3. Penggantian perkakas

Ya, penggantian perkakas dan perubahan program dapat dilakukan dalam waktu 20 menit,

dan pekerja harus menyesuaikan jarum dalam hal tinggi dan posisi untuk mesin standar yang kami kutip,

Jika Anda ingin menambahkan fungsi khusus, mesin akan dibuat khusus dan biayanya lebih tinggi,

Aplikasi:

Untuk generator, pompa air dalam, isolasi slot motor tiga fase

 Keuntungan:

1. Gunakan  Diameter sisi dalam stator  untuk melakukan penentuan posisi,  mudah untuk mengganti perkakas

2.  Tiga motor servo memastikan penyesuaian mesin yang mudah dan pengikatan yang mulus,

      Satu  motor servo mengontrol pengindeksan stator

      Satu  motor servo mengontrol gerakan nosel (nosel memandu tali yang dijahit)

      Satu  motor servo mengontrol gerakan mekanis dari seluruh mesin

3. Salah satu mesin terlaris selama produksi mesin motor induksi,

    Tingkatkan setiap tahun sesuai umpan balik produsen motor pengguna lokal
