Cara melakukan slotless Winding dengan cara semi-otomatis sepenuhnya otomatis

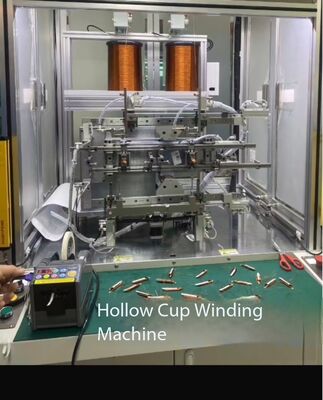

Gambar besar : Cara melakukan slotless Winding dengan cara semi-otomatis sepenuhnya otomatis Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	WIND AUTOMATION
Sertifikasi:	CE
Nomor model:	ANGIN-Slotless-3S

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 buah
Harga:	Bisa dinegosiasikan
Waktu pengiriman:	30 hari kerja
Syarat-syarat pembayaran:	T/T

Kontak

Detil Deskripsi produk

Kondisi:	Baru	Sumbu:	4 sumbu
Stasiun kerja:	Satu stasiun/stasiun ganda	Kecepatan belitan:	Max. Maks. 400RPM according Wire Gauge,Stator Size 400RPM sesuai Pengukur Ka
Tipe otomatis:	sepenuhnya otomatis	Mesin Warna Motor Winding:	Putih atau Per Kebutuhan Pelanggan
Gulungan motor:	Penggulung gigi untuk tumpukan stator berlapis atau tutup plastik	Setelah Penjualan:	Insinyur Tersedia Untuk Melayani Mesin di Luar Negeri

Cara melakukan slotless Winding dengan cara semi-otomatis sepenuhnya otomatis WIND-BLDC

Aplikasi Mesin Slotness Winding:

Berat ultra ringan, respon cepat dan efisiensi tinggi Motor tanpa inti

Motor DC magnet permanen dengan penggulung tanpa inti

Tanpa inti (DC) - Tanpa slot (EC)

Mesin Slotness WindingParameter:

Model	WIND-3S-Slotness
Tumpukan Penggulung	Inslot stator
Stasiun	Empat stasiun berdiri sendiri atau sepenuhnya otomatis
Diameter kawat	0.1-1.2mm ((sesuai dengan tingkat pengisian slot stator dan lebar slot)
Tahap produksi	Terdiri dari 4 mesin dengan fungsi dan proses di bawah 1. Penggulung otomatis 2. Hot press flattening 3. Pra-membentuk 4. Pembentukan bulat
Pengaturan program	Program sistem menyimpan 10 set, yang lebih besar dari penyimpanan yang dapat diunggah oleh komputer dan diunduh dengan penyimpanan tak terbatas.
Kecepatan penggulung	Max.400rpm ((sesuai dengan ukuran kawat, panjang tumpukan dan ukuran stator)
sumbu	4 sumbu
Total Daya	8KW
Input	AC380V ±10% fase 3 50/60Hz
Sumber udara	0.4 ~ 0.7Mpa
Ukuran mesin	Sekitar 1000 W × 800 D × 1800 H mm

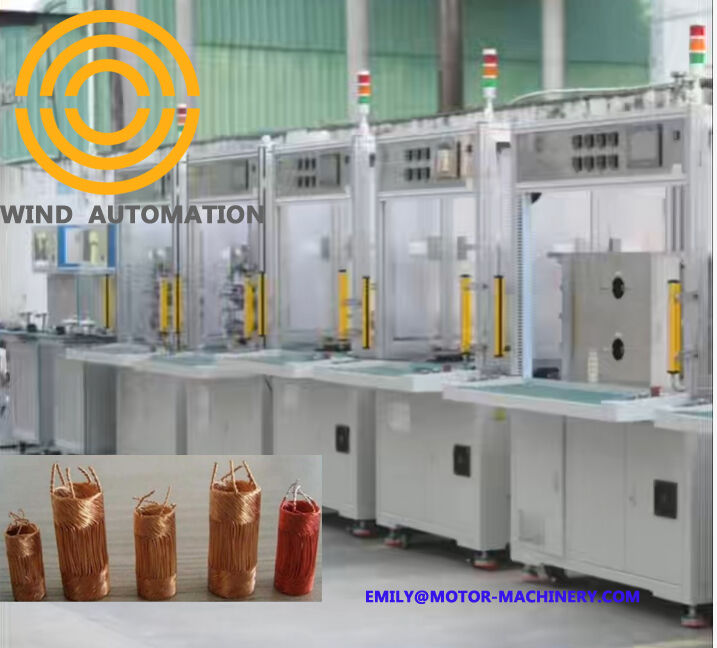

Slotless Winding terdiri dari 4 mesin dengan fungsi dan proses di bawah ini

1. Penggulung otomatis

2. Hot press flattening

3. Pra-membentuk

4. Pembentukan bulat

Di mana proses yang paling menantang tidak berliku sendiri,

tapi proses penekanan panas berikutnya, membentuk bulat ((bagian atas/bagian bawah pembentukan sudut)

yang pada akhirnya menentukan akurasi dimensi dan kinerja motor.

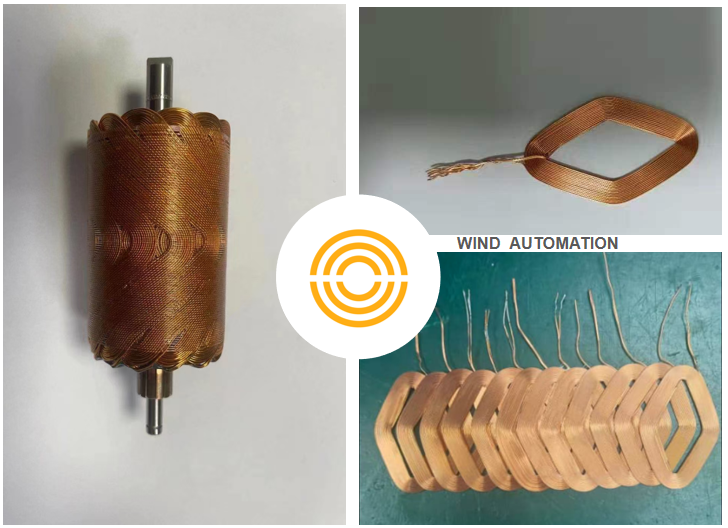

Metode penggulung dan proses penggulung dapat diterapkan secara lebih luas untuk menangani di bawah gulungan

Cara melakukan slotless Winding dengan cara semi-otomatis sepenuhnya otomatis 0

Cara melakukan slotless Winding dengan cara semi-otomatis sepenuhnya otomatis 1

1. Lemparan lurus

Proses penggulung membentuk proses penggulung konsentrat

Proses penggulung, kawat enamel pertama melingkar pada cetakan membentuk sesuai dengan putaran yang diperlukan,

Dan kemudian dibentuk menjadi lilitan penuh pada kawat-menempatkan mandrel,

Perekat diterapkan di kedua ujung untuk mengeraskan struktur kumparan

2. Slant Winding (konsentris)

Metode ini menampilkan kabel miring pada sudut tertentu relatif pada sumbu armature

Desain ini memungkinkan berliku terus menerus, meningkatkan kepadatan kumparan dan kinerja magnetik

3. Saddle Winding

Pertanyaan dan Jawaban:

1. Berapa waktu siklus penggulung di bawah motor brushless?

2Apakah kita perlu menggunakan lapisan elektrostatik slot untuk menggunakan mesin Anda?

Aku tidak tahu.

Sampel dan gambar di bawah ini diperlukan untuk pembuatan dan pengoperasian mesin:

1.Gambar CAD laminasi stator untuk memeriksa tingkat pengisian slot

2Diagram penggulungan

3Kawat tembaga 1 gulungan cukup untuk memutar 2pcs stator

4. Apakah stator memiliki posisi slot tempat

Bagian Utama

Tidak, tidak.	Nama	Merek	Perhatikan
1	PLC	YASKAWA
2	Servo motor	YASKAWA
3	Layar sentuh	Weinview
4	Sensor	OMRON
5	Unit listrik	Schneider
6	Unit pneumatik	Xinchen
7	Bantalan bola	NSK
8	Panduan sekrup	HIWIN
9	Sabuk waktu	Gerbang
10	Sumber daya listrik	Maksudnya baik
11	Penekanan	ETA-1000/L-R
12	Reduktor	Nidec-SHIMPO	Heve stator membutuhkan motor pengurangan
