Peralatan pengujian Armature starter Panel pengujian otomatis Stasiun ganda

Cina Peralatan pengujian Armature starter Panel pengujian otomatis Stasiun ganda pemasok
Peralatan pengujian Armature starter Panel pengujian otomatis Stasiun ganda pemasok Peralatan pengujian Armature starter Panel pengujian otomatis Stasiun ganda pemasok

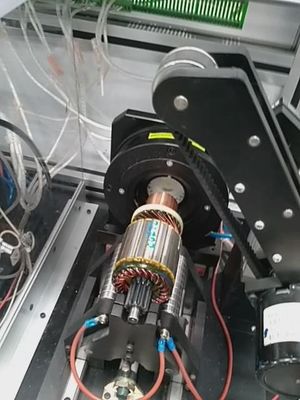

Gambar besar :  Peralatan pengujian Armature starter Panel pengujian otomatis Stasiun ganda

Detail produk:

Tempat asal: Cina
Nama merek: WIND AUTOMATION
Nomor model: ANGIN-ATS-02

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 PC
Harga: Negotiable
Kemasan rincian: Palet kayu
Waktu pengiriman: 35 Hari Kerja
Syarat-syarat pembayaran: T/T
Detil Deskripsi produk
Barang uji: Resistansi DC, Resistansi isolasi, Lonjakan, Hipot Tipe angker: Pemancar Mesin
Stasiun kerja: Stasiun Ganda Jenis otomasi: Posisi otomatis
Menguji tampilan konten item: Hasil pengujian Tampilan intuitif di layar satu per satu Slot armature: 13, 17, 19 (beberapa), 21,23,25,27, 28,29,33 slot (umum)
Cahaya Tinggi:

mesin pengujian armature

,

Penguji armature

Mesin Pemeriksa Kualitas Armature Starter Analysis Panel Pengujian Otomatis WIND-ATS-02







(1)Aplikasi



Armatur starter hingga 36 slot



meliputi 13, 17, 19 (beberapa), 21,23,25,27, 28,29,33 slot (umum)







(2)Keuntungan



a. Posisi otomatis, operator tidak perlu memeriksa posisi awal secara manual



b. Produsen armature awal terbesar memesan lebih dari 10pcs dan kepuasan 100%



c. Waktu siklus panel pengujian: 8 ~ 9 s (menurut 33 bar)







(3)Data Teknis





Titik pengujian





Metode pengujian





Resistensi bar ke bar,0.01mΩ~10mΩ

(Tampilan di luar jangkauan OVER)





Pengukuran empat terminal untuk memastikan akurasi





Resistensi las,0.001mΩ-10mΩ

(Tampilan di luar jangkauan OVER)





Pengukuran dengan enam terminal untuk memastikan akurasi





Resistensi silang 0,01mΩ-10mΩ





Pengukuran empat terminal untuk memastikan akurasi





Listrik 100-1000V (100V/waktu)

Pulse crest:0.5 u sec, Frekuensi 1 ~ 40MHz







Bentuk gelombang standar adalah menulis, OK bentuk gelombang adalah hijau,

Bentuk gelombang NG adalah Merah





Resistensi isolasi DC 500V

Waktu pengujian:1 ~ 10s (0,1s/waktu)





Jangkauan:1~500MΩ

Keakuratan: ≤±5%





Hipot AC 100-1000V





Waktu pengujian:1 ~ 10s (0,1s/waktu)









(4)Konfigurasi utama



Chip Sampling layar sentuh: BB Relay: NAIS Relay tegangan tinggi: Meder



Bagian pneumatik:Airtec



Daya: AC 220V,50Hz



Tekanan udara:0.4 ~ 0.6MPa



Suhu: 0 ~ 45 °C



Dimensi: 950mm*1250mm*580mm



Kode HS:9030390000







(5)PerlengkapanRentang toleransi



Untuk jenis armature, perlengkapan yang dibutuhkan dan adaptasi toleransi adalah sebagai berikut:



1. Armature komutator dengan batang slot yang sama, toleransi diameter luar adalah +4mm



2. Ketika diameter luar armature berubah, perlengkapan pegangan harus diganti







(6)Bagian Pakai



1.Pin kontak komunikasi (Satu tahun untuk jenis otomatis, setengah tahun untuk jenis manual loading)



2Perlengkapan cincin karet







Tanyakan dan Jawab



Tanyakan:



Tidak jelas bagi saya persentase ini dari 25 30%. kita tahu bahwa tes lonjakan adalah tes komparatif oleh



Dalam manual Anda mengatakan bahwa hasil penyimpangan 5%.



Pulsa bergantian dari 1100 sampai 1050 misalnya?



Jawabannya:



Penggunaan uji tegangan tegangan tinggi tegangan pulsa yang diterapkan pada gulungan, Dengan membusuk dan membandingkan osilasi



ruang bentuk gelombang untuk menentukan apakah gulungan memiliki masalah,



Hasilnya adalah perbandingan bentuk gelombang sampel dan perbedaan area bentuk gelombang yang diuji, S1-S0/S0 adalah



Persentase, harus berada dalam "Judge Upper ((%) ",



Biasanya beberapa pengguna lokal kami, produsen armature starter menetapkannya sebagai 25% ~ 30%.



Dan tegangan pulsa bukan DC, itu bergantian,



Misalnya ketika Anda input 1000V, itu mungkin 1100V atau 1050V,



Hasil tegangan yang diterapkan dalam arus, kecepatan pelepasan energi yang berbeda setiap kali juga,



Jadi data yang ditunjukkan hanya referensi, itu akan berbeda setiap kali,



Secara umum, hasil tes surge bersifat kualitatif daripada kuantitatif.
