Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kondisi: | Baru | Produk pengujian: | Armature dengan batang komutator di bawah 96 |
---|---|---|---|
Stasiun kerja: | Dua Stasiun | Barang uji: | Kekuatan dielektrik, resistansi DC dan sebagainya |
Setelah terjual: | Insinyur tersedia untuk melayani mesin di luar negeri | sertifikat: | Bagian Utama CE |
Cahaya Tinggi: | Peralatan pengujian tegangan tinggi,mesin pengujian armature |

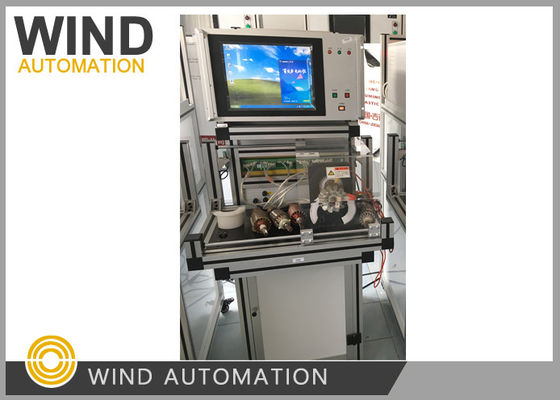

Panel pengujian Armature Double Station Rotor Analyzer Commutator Bar di bawah 96 WIND-ATS-300
(1)Aplikasi
Mesin pengujian armature ini menguji armature dengan komutator bar di bawah 96
Identifikasi yang cepat dan akurat dari cacat rotor (pembinaan) dalam proses produksi pengelasan, penggulung,
finishing, dll., dan lokasi titik kesalahan, untuk memudahkan operator memperbaiki produk yang rusak.
Untuk ketahanan kecil dari ketahanan las, sistem mengadopsi metode pengukuran langsung
dan benar-benar mencerminkan kondisi las komutator.
Tegangan uji tegangan tinggi diatur dan dihasilkan secara otomatis, stabil dan nyaman.
c. Hingga 3 set frekuensi daya tahan tes tegangan memenuhi kebutuhan berbagai produk.
d. Semua parameter standar secara otomatis dibaca dalam mode satu klik, menyederhanakan
proses pengaturan parameter.
e. Desain perlengkapan uji stasiun ganda sangat meningkatkan efisiensi produksi.
f. Peralatan dirancang secara modular sesuai dengan fungsi uji, sehingga pekerjaan lebih stabil
dan pemeliharaan dan pemeliharaan lebih nyaman.
(2)Titik pengujian
1Uji kekuatan dielektrik (Hi-Power, Hi-pot), armatur dan kumparan
2. Resistensi isolasi,antara armature dan kumparan
3. Putar untuk memutar isolasi, antara kumparan dan kumparan
4. resistensi dingin, antara komutator segmen dan segmen
5Resistensi pengelasan, antara segmen komutator dan titik pengelasan kumparan
(3)Operasi penguji
Mode pemuatan dan pengujian dapat dialihkan dengan menggeser penutup keamanan.
Panel pengujian mulai pengujian setelah penutup keselamatan dialirkan ke stasiun kerja.
(4)Data Teknis
WIND-ATS-300 | Jumlah batang: ≤ 96 | |
Item pengujian | Deskripsi Uji | Hasil pengujian |
0.001Ω-1000Ω | ≤ ± 0,5%Skala penuh | |
Resistensi antar chip | Kompensasi suhu lingkungan otomatis | |
0.001mΩ-10mΩ | ±10μΩ | |
Resistensi las | ||
0.01Ω-1000Ω | ≤ ± 0,5%Skala penuh | |
180 resistensi | Kompensasi suhu lingkungan otomatis | |
100-2000Vpp | ±2,5% | |
Gelombang | (Max 96 set bentuk gelombang) | |
500V DC | 0.1-500MΩ | |
Resistensi isolasi | ≤±2,5% Skala penuh | |
AC 100-2000V | 0-20mA | |
Hipot | (2 set tes panci tinggi) | ≤±2,5% Skala penuh |
Daya: AC220V ±10% @50Hz
Tekanan udara: 0,4-0,6Mpa
Suhu: 0-45°C
Sampel yang dibutuhkan dari produsen mesin pengujian armature:
Silahkan klik link di bawah ini untuk melihat video produsen motor yang menggunakan WIND-ATS seri armature tester
