Mesin Generator Mobil Alternator Stator pengujian Analisis kualitas

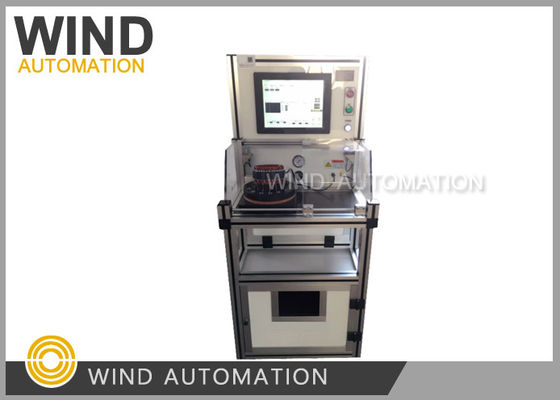

Mesin Generator Mobil Alternator Stator Pengujian Analisis Kualitas WIND-DTS-120


1Keuntungan.

1) Fast clamping fixture dapat dipasang untuk 3 kabel terminal

2) Pnefixutre umatic digunakan secara luas untuk menguji 3 kabel terminal atau 6 kabel ujung

2.Bagian pengujian: semua item pengujian dapat dilakukan secara terpisah atau bersama-sama.

1) Uji resistensi DC

Jangkauan pengujian:0.01W - 1000W

Pengujian loop:6 loop ((scalable)

Toleransi: ± 0,5 %

Metode pengujian:Empat titik, dengan fungsi koreksi suhu lingkungan otomatis

2) Uji induktansi (termasuk uji keseimbangan 3 fase)

Jangkauan pengujian: 10mH 500mH

Pengujian loop:6 loop ((scalable)

Toleransi: ±2,5%

Metode pengujian:Empat poin

3)Putar untuk memutar isolasi

Tekanan tinggi pulsa: 100V-3000V (100V / langkah)

Puncak denyut nadi: 0,5msec

Frekuensi pengambilan sampel: 1-40 MHZ

Pengujian loop:6 loop ((scalable)

Toleransi: ±2,5%

Metode penilaian: penilaian perbedaan area (sensitif terhadap induktans dan kehilangan energi)

Bentuk gelombang standar adalah putih, bentuk gelombang OK adalah hijau, bentuk gelombang NG adalah merah

4)Resistensi isolasi

Tegangan:DC500V /1000V

Waktu pengujian:1-10s (bisa disesuaikan)

Jangkauan penilaian:1-1000 MW

Toleransi: ±2,5%

5)Insulasi antarfase

Tegangan:DC500V /1000V

Waktu pengujian:1-10s (bisa disesuaikan)

Jangkauan penilaian:1-1000 MW

Toleransi: ±2,5%

6) Hipotesis antarfase

Tegangan:AC100-3000V (100V/langkah)

Waktu pengujian:1-10s (bisa disesuaikan)

Jangkauan penilaian:0.1 mA -- 20 mA

Toleransi: ±2,5%

7) Hipot ((dengan deteksi busur)

Tegangan:AC100-3000V (100V/langkah)

Waktu pengujian:1-10s (bisa disesuaikan)

Jangkauan penilaian:0.1 mA -- 20 mA

Toleransi: ±2,5%

8)Balance resistance

Metode pengujian: pengambilan sampel resistensi DC

Waktu pengujian:0.1s

Metode penilaian:metode persentase yang digunakan untuk menilai perbedaan resistensi DC antara gulungan.

3. Waktu uji coba
