Bagaimana untuk menilai kualitas melakukan tes Generator Alternator Stator analisis
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Kondisi: | Baru | Produk uji: | Generator Alternator Stator |
|---|---|---|---|
| Stasiun kerja: | Stasiun Ganda | Menguji tampilan konten item: | Perangkat Testador |
| Kode HS:: | 9030390000 | Layanan purna jual: | Insinyur tersedia untuk layanan luar negeri |

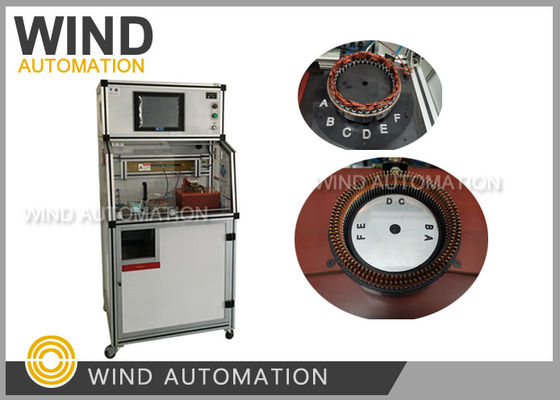

Bagaimana untuk menilai kualitas melakukan tes Generator Alternator Stator analisis WIND-DTS-120
Item pengujian:
Dalam manufaktur generator, pengujian adalah proses pemeriksaan kualitas setelah
Memasukkan kertas, menggeliat gelombang, memasukkan gulungan, membentuk,
semua item pengujian termasuk resistensi DC/Induktansi/Mengubah insulasi/Resistensi isolasi
/Interphase isolasi/Interphase Hipot/ Hi Pot/ Balance ofresitance dapat dilakukan sendiri atau bersama.
1) Uji resistensi DC
Jangkauan pengujian:0.01W - 1000W
Pengujian loop:6 loop ((scalable)
Toleransi: ± 0,5 %
Metode pengujian:Empat titik, dengan fungsi koreksi suhu lingkungan otomatis
2) Uji induktansi (termasuk uji keseimbangan 3 fase)
Jangkauan pengujian: 10mH 500mH
Pengujian loop:6 loop ((scalable)
Toleransi: ±2,5%
Metode pengujian:Empat poin
3)Putar untuk memutar isolasi
Tekanan tinggi pulsa: 100V-3000V (100V / langkah)
Puncak denyut nadi: 0,5msec
Frekuensi pengambilan sampel: 1-40 MHZ
Pengujian loop:6 loop ((scalable)
Toleransi: ±2,5%
Metode penilaian: penilaian perbedaan area (sensitif terhadap induktans dan kehilangan energi)
Bentuk gelombang standar adalah putih, bentuk gelombang OK adalah hijau, bentuk gelombang NG adalah merah
4)Resistensi isolasi
Tegangan:DC500V /1000V
Waktu pengujian:1-10s (bisa disesuaikan)
Jangkauan penilaian:1-1000 MW
Toleransi: ±2,5%
5)Insulasi antarfase
Tegangan:DC500V /1000V
Waktu pengujian:1-10s (bisa disesuaikan)
Jangkauan penilaian:1-1000 MW
Toleransi: ±2,5%
6) Hipotesis antarfase
Tegangan:AC100-3000V (100V/langkah)
Waktu pengujian:1-10s (bisa disesuaikan)
Jangkauan penilaian:0.1 mA -- 20 mA
Toleransi: ±2,5%
7) Hipot ((dengan deteksi busur)
Tegangan:AC100-3000V (100V/langkah)
Waktu pengujian:1-10s (bisa disesuaikan)
Jangkauan penilaian:0.1 mA -- 20 mA
Toleransi: ±2,5%
8)Balance resistance
Metode pengujian: pengambilan sampel resistensi DC
Waktu pengujian:0.1s
Metode penilaian:metode persentase yang digunakan untuk menilai perbedaan resistensi DC antara gulungan.
2. Waktu uji coba
| Artikel | Resistensi DC | Perimbangan resistensi | Putar untuk memutar sirkuit pendek | Resistensi isolasi | Hipot | Isolasi antarfase | Hipotesis interfase |
| Parameter | 0.05s/loop | 0.1s/waktu | 1 impuls/waktu | 1s/waktu | 1s/waktu | 1s/waktu | 1s/waktu |
| Waktu | 1.5s/6 loop | 0.1s | 1s | 1s | 1s | 1s | 1s |
3.Video pengujian
