Bagaimana untuk menilai kualitas motor stator armature setelah pengelompokan pengelasan analisis
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Kondisi: | Baru | Produk uji: | Generator Alternator Stator |
|---|---|---|---|
| Stasiun kerja: | Stasiun Ganda | Menguji tampilan konten item: | Perangkat Testador |
| Kode HS:: | 9030390000 | Layanan Purna Jual: | Insinyur tersedia untuk layanan luar negeri |
| Menyoroti: | peralatan pengujian armature stator motor,analisis pengelasan penggulung armature,penilaian kualitas armatur stator |
||

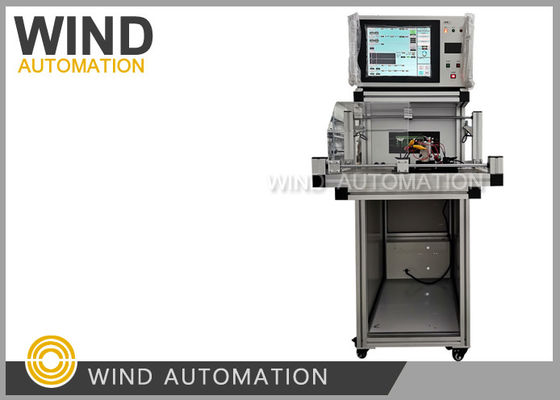

Cara Menilai Kualitas Las Las Armatur Stator Motor Analisis WIND-DTS-120
Item pengujian:
Dalam manufaktur stator generator, pengujian adalah proses pemeriksaan kualitas setelah
penyisipan kertas, lilitan gelombang, penyisipan kumparan, pembentukan,
semua item pengujian termasuk resistansi DC/Induktansi/Isolasi antar belitan/ Resistansi isolasi
/Isolasi antar fasa/Hipot antar fasa/ Hipot/ Keseimbangan resistansi dapat dilakukan sendiri atau bersamaan.
1) Tes resistansi DC
Rentang pengujian:0,01W - 1000W
Loop pengujian:6 loop (dapat diskalakan)
Toleransi:±0,5 %
Metode pengujian:Empat titik, dengan fungsi koreksi suhu ambien otomatis
2) Tes induktansi (termasuk tes keseimbangan 3 fasa)
Rentang pengujian:10mH – 500mH
Loop pengujian:6 loop (dapat diskalakan)
Toleransi: ±2,5%
Metode pengujian:Empat titik
3) Isolasi antar belitan
Tegangan tinggi pulsa: 100V-3000V (100V / langkah)
Puncak pulsa: 0,5 mdetik
Frekuensi pengambilan sampel: 1-40 MHZ
Loop pengujian:6 loop (dapat diskalakan)
Toleransi: ±2,5%
Metode penilaian: penilaian perbedaan area (sensitif terhadap induktansi dan kehilangan energi)
Bentuk gelombang standar adalah Putih, bentuk gelombang OK adalah Hijau, bentuk gelombang NG adalah Merah
4) Resistansi isolasi
Tegangan:DC500V /1000V
Waktu pengujian:1-10s (dapat disesuaikan)
Rentang penilaian:1-1000 MW
Toleransi: ±2,5%
5) Isolasi antar fasa
Tegangan:DC500V /1000V
Waktu pengujian:1-10s (dapat disesuaikan)
Rentang penilaian:1-1000 MW
Toleransi: ±2,5%
6) Hipot antar fasa
Tegangan:AC100-3000V (100V/langkah)
Waktu pengujian:1-10s (dapat disesuaikan)
Rentang penilaian:0,1 mA -- 20 mA
Toleransi: ±2,5%
7) Hipot (dengan deteksi busur)
Tegangan:AC100-3000V (100V/langkah)
Waktu pengujian:1-10s (dapat disesuaikan)
Rentang penilaian:0,1 mA -- 20 mA
Toleransi: ±2,5%
8) Keseimbangan resistansi
Metode pengujian: Pengambilan sampel resistansi DC
Waktu pengujian:0,1s
Metode penilaian: metode persentase digunakan untuk menilai perbedaan resistansi DC antara lilitan.
2. Waktu pengujian
| Item | Resistansi DC | Keseimbangan resistansi | Hubungan pendek antar belitan | Resistansi isolasi | Hipot | Isolasi antar fasa | Hipot antar fasa |
| Parameter | 0,05s/loop | 0,1s/waktu | 1 pulsa/ waktu | 1s/waktu | 1s/waktu | 1s/waktu | 1s/waktu |
| Waktu | 1,5s/6 loop | 0,1s | 1s | 1s | 1s | 1s | 1s |
3. Video pengujian
