Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kondisi: | Baru | sertifikat: | Bagian Utama CE |
---|---|---|---|
Stasiun kerja: | Stasiun Ganda | Jenis otomasi: | sepenuhnya otomatis |
Menguji tampilan konten item: | Hasil pengujian Tampilan intuitif di layar satu per satu | Slot armature: | 13, 17, 19 (beberapa), 21,23,25,27, 28,29,33 slot (umum) |
Armature Tester Of Automotive Car Motor Starter Rotor Otomatis Posisi 23 slot WIND-ATS-02
Penguji Armature WIND-ATS-02 dapat menguji armature di bawah 36 slot, jadi tidak masalah dengan slot dari 12 hingga 33 slot.

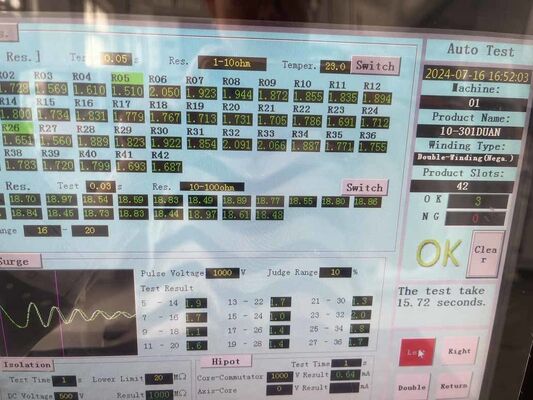

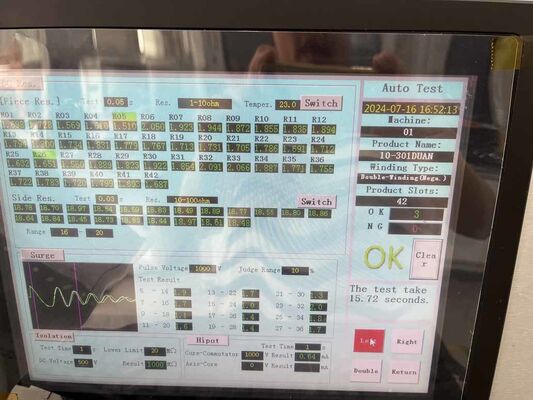

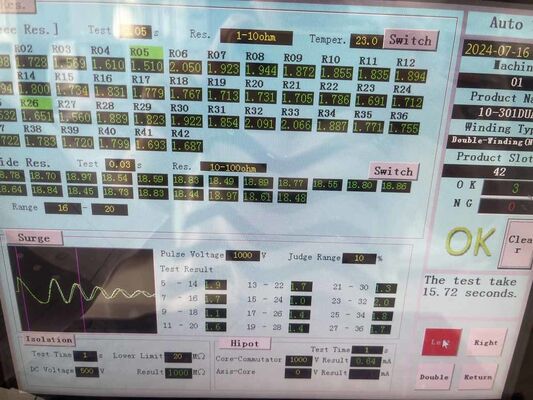

Ya, semua hasil ditampilkan pada layar slot oleh slot,
kami mengambil fokus video pada layar dengan 23 slot armature, silakan lihat video yang terlampir,
Anda dapat melihat di layar 6 item tes yang diuji satu per satu dengan 23 data keluar secara bertahap,
1. Bar to bar resistance (Inter-chip resistance dari dua bar komutator)
2. Welding resistance (Untuk memeriksa kualitas las, semakin kecil semakin baik)
3. 180° resistensi silang (bar untuk bar resistensi komutator yang sudut 180° dengan sisi berlawanan)
4. Gelombang (Antara putaran kumparan, membandingkan bentuk gelombang)
5. Resistensi isolasi (Resistensi kumparan dan inti tumpukan)
6. Hi-pot (tekanan tinggi antara kumparan dan inti tumpukan armature)
Juga Anda dapat merujuk ke Armature tester WIND-ATS-02https://vimeo.com/212761640
Panel pengujian armature starter WIND-ATS-02VdariEmilyGao dari pasokan coil windingpadaVimeo.
Aplikasi:
Armatur starter hingga 36 slot
meliputi 13, 17, 19 (beberapa), 21,23,25,27, 28,29,33 slot (umum)
Keuntungan:
1. posisi otomatis, operator tidak perlu untuk memeriksa posisi awal secara manual,
Membuat pengujian nyaman dan lebih mudah.
2. 100% puas umpan balik dari produsen armature starter.
Data teknis:
1. Bar untuk Bar resistensi,0.01mΩ~10mΩ (Tampilan di luar kisaran OVER)
Pengukuran empat terminal untuk memastikan akurasi
2. resistensi las,0.001mΩ-10mΩ (Tampilan di luar kisaran OVER)
Pengukuran dengan enam terminal untuk memastikan akurasi
3. Resistensi silang 0,01mΩ-10mΩ
Pengukuran empat terminal untuk memastikan akurasi
4. Listrik 100-1000V (100V/waktu)
Pulse crest:0.5 u sec, Frekuensi 1 ~ 40MHz
Bentuk gelombang standar adalah Tulis, bentuk gelombang OK adalah Hijau, bentuk gelombang NG adalah Merah
5. Resistensi isolasi DC 500V
Waktu pengujian:1 ~ 10s (0,1s/waktu)
Jangkauan:1~500MΩ
Keakuratan: ≤±5%
6. Hipot AC 100-1000V
Waktu pengujian:1 ~ 10s (0,1s/waktu)
Bar komutator armatur ≤ 36 bar
Waktu siklus panel pengujian: 8 ~ 9 s (sesuai 33 bar)
13, 17, 19 (beberapa), 21,23,25,27, 28,29,33 slot (umum)
Konfigurasi utama:
Chip Sampling layar sentuh: BB Relay: NAIS Relay tegangan tinggi: Meder
Bagian pneumatik:Airtec
Daya: AC 220V,50Hz
Tekanan udara:0.4 ~ 0.6MPa
Suhu: 0 ~ 45 °C
Dimensi: 950mm*1250mm*580mm
Kode HS:9030390000
Pertanyaan dan Jawaban:
Sekarang kita memproduksi armature dengan 29 slot, tapi kita tahu beberapa armature dengan 33 slot dan bahkan 38 slot. |
Mesin standar WIND-ATS-02 dapat menguji dengan sebagian besar 36 slot saja |
|
Ya, aku tahu. |
|
Bahasa Inggris dan Mandarin |
Silakan jelaskan tes yang dapat dilakukan mesin |
|
|
510 set resep |
|
Gunakan resistensi standar untuk kalibrasi |
|
|
|
|
Mohon deskripsikan kepada kami merek bagian utama pada mesin |
|
Apa waktu dan ketentuan garansi? |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Laporan Pemeriksaan Kualitas Mesin Uji Starter Sebelum Pengiriman
Armature Testing Mesin masalah penembakan
1. Mesin pengujian di pabrik produsen motor
Pertanyaan pengguna:
Kami menemukan bahwa mesin pengujian armature kami tidak menuduh armature dengan sirkuit pendek,
Tolong periksa video yang terlampir. Mesin ini menyetujui armatur sirkuit pendek...
Bantu kami menyelesaikan masalah ini.
Umpan balik dari Wind Automation:
Video telah diperiksa oleh tim teknik,
Dari video kita tidak bisa melihat lokasi sirkuit pendek,
Apakah itu sirkuit pendek antara tumpukan laminasi armature dan komutator?
atau di mana sirkuit pendek,
Jika sirkuit pendek antara tumpukan laminasi armature dan komutator ((atau hairpin),
Dalam kondisi normal, tes Hi-voltage dapat mendeteksi dan menuduh sirkuit pendek,
Menunggu berita lebih lanjut untuk mengevaluasi!
Umpan balik pengguna mesin pengujian:
Ini adalah sirkuit pendek antara tumpukan laminasi dan komutator.
Bahkan dengan multimeter sederhana itu bisa menuduh tapi mesin Hi-Voltage tes tidak bekerja dengan baik.
Wind Automation memberikan solusi:
Apakah Anda memverifikasi mesin Hi-voltage fungsi dengan sirkuit pendek armature?
Jika Hi-voltage tidak bekerja, koneksi mungkin longgar,
Bisakah Anda mengukur apakah kawat merah dari tempat bantalan ke papan terhubung dengan baik?
Kabel merah diarahkan ke fungsi tegangan tinggi, silakan periksa.
